ЧЭП3905 — блок трансформаторов тока

Код товара: 52779
  • Описание блока трансформаторов тока ЧЭП3905 с соединительным кабелем ИВБ-БТТ:

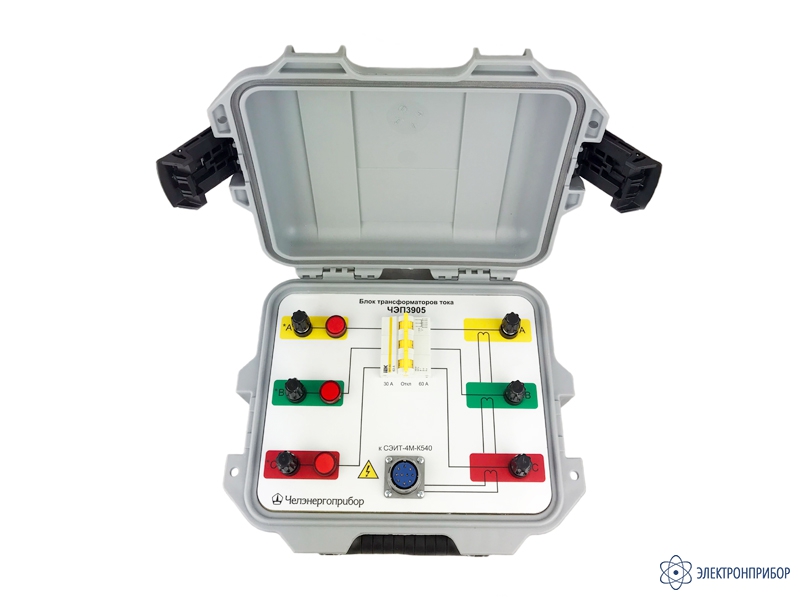

    Блок трансформаторов тока ЧЭП3905 представляет собой 2 измерительных трансформатора тока конструктивно объединенных в один корпус, с выходом в виде единого разъема для подключения к ИВБ. Данное исполнение позволяет максимально удобным образом расширить диапазон измеряемых токов. БТТ расширяет входной диапазон по току до 30, либо 60А в зависимости от выбранного предела. Для работы с измерителем параметров силовых трансформаторов СЭИТ-4М-К540.

  • Технические характеристики блока трансформаторов тока ЧЭП3905 с соединительным кабелем ИВБ-БТТ:

    Ниже в таблице приведены сведения о необходимой мощности ЛАТР и необходимости БТТ для силовых трансформаторов класса 10/0,4 кВ различной мощности.

    Тип трансформатора S, кВА IХХ, А Минимальный IКЗ, А Минимальная мощность ЛАТР, кВА Нужен БТТ ЧЭП3905
    ТМ-63 63 4 1 3 Нет
    ТМ-160 160 4,8 2 4 Нет
    ТМ-250 250 7 3,6 6 Нет
    ТМ-400 400 11 6 9 Да
    ТМ-630 630 15,5 9 15 Да
    ТМ-1000 1000 24,5 14,4 20 Да
    ТМ-1600 1600 39 23 30 Да
    ТМ-2500 2500 61 36 45 Да
    ТМГ-4000 4000 52 58 45 Да
  • Комплект поставки ЧЭП3905

    Наименование Количество
    1 Блок трансформаторов тока ЧЭП3905 1
    2 Кабель соединительный ИВБ-БТТ 1
    3 Переходник для поверки БТТ 1
