DC-3B ESD (черный) — шкаф сухого хранения антистатический с 3 секциями
Код товара: 46913-
-
Единый реестр РРП
РЭ-2226/20
-
Реестр промышленной продукции РФ
1642\5\2020
-
Производитель
-
Артикул
DC-3B ESD RAL9005
Назначение шкафа сухого хранения антистатического с 3 секциями DC-3B ESD (черный):
Шкаф сухого хранения трехсекционный серии DС ESD — предназначен для обеспечения ультранизких значений относительной влажности, что необходимо для хранения влагочувствительных компонентов и материалов, электрорадиоэлементов, печатных плат, пластин, кассет, электронных модулей и других изделий радиоэлектронной техники. Типовое применение шкафов — оснащение лабораторий, полупроводниковых производств, межоперационное и складское хранение компонентов, печатных плат и смонтированных модулей.
Описание шкафа сухого хранения антистатического с 3 секциями DC-3B ESD (черный):

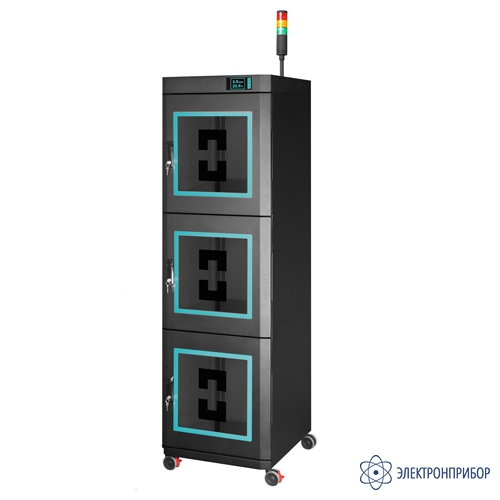

Шкаф сухого хранения DC-3B ESD (черный) имеет 3 отделения, закрывающиеся каждое на свой ключ. Шкаф для хранения компонентов линейки характеризуются низким уровнем шума, оснащены индикаторами температуры и влажности и автоматической функцией сигнала открытой двери. Исполнение в черном цвете RAL 9005. Также доступно исполнения в белом цвете RAL 9010 (DC-3W ESD) и сером цвете RAL 7035 (DC-3G ESD).
Все шкафы серии DC по умолчанию оснащены портом RS-232 для подсоединения к компьютеру и оперативной передачи информации, для подключения используется стандартный кабель.
Панель управления: цифровая панель, управление происходит с помощью трёх кнопок. Информация о режимах работы и величинах влажности и температуры выводится на цветной ЖКИ дисплей.
Контроль влажности и температуры: осуществляется с помощью встроенного точного датчика с цифровым интерфейсом, процессора и ЖКИ дисплея. Основу датчика составляет ёмкостной сенсор, выполненный по CMOS-технологии, каждый сенсор проходит заводскую калибровку.
Все шкафы серии выпускаются только в антистатическом исполнении, что обеспечивается заземлением всех полок на корпус шкафа, специальным ESD покрытием всех металлических элементов и использованием стекла с проводящей поверхностью (проводимость 103–105 Ом) и отдельным контактом заземления. Шкафы сухого хранения по умолчанию устанавливаются на антистатические роликовые опоры.
Шкаф изготовлен в соответствии со стандартами: IPC/ JEDEC J-STD 033С IPC/ JEDEC J-STD 033С
- «Обращение, упаковка, транспортировка и использование компонентов, чувствительных к влаге и пайке методом оплавления»;
- IPC/JEDEC J-STD-020C «Классификация чувствительности к влажности/пайке для негерметичных твердотельных компонентов поверхностного монтажа»;
- EIA/IPC/JEDEC J-STD-075 «Классификация влагочувствительности компонентов, не относящихся к микросхемам»;
- ГОСТ 21493 «Изделия электронной техники. Требования по сохраняемости и методы испытаний»;
- ГОСТ 23216 «Хранение печатных плат».
-
-
Технические характеристики шкафа сухого хранения антистатического с 3 секциями DC-3B ESD (черный):
Параметр Значение Количество отделений 3 Количество полок в комплекте 3 полки - 2 стандартных в верхнем и среднем отделении, 1 укороченная в нижнем Рекомендуемое количество полок в шкафу 3 стандартных, 3 укороченных Нагрузка на полки, кг до 55 Максимальные габаритные размеры объектов хранения максимальная ширина до 500 мм, высота – до 510 мм, глубина – до 570 мм* Диапазон поддержания влажности 1 - 50% Точность поддержания уровня влажности ±1% Абсорбция влаги осуществляется с помощью автоматически регенерируемого абсорбента Время выхода в рабочий режим (с 50% до 1 % RH) не более 1 ч 40 мин Восстановление до <5% RH** менее 8 мин. Оповещение об открытой двери и о превышении заданной влажности реализовано Потребляемая мощность до 350 Вт в режиме регенерации, не более 5 Вт в режиме хранения Требования к электропитанию 220±22 вольт переменного тока. Подача питания осуществляется посредством сменного кабеля с евровилкой с заземляющим контактом Класс защиты от внешних воздействий IP55 Цвет исполнения RAL 9005, черный Внешние размеры (Ш*Г*В), мм 600*1947*640 (без учета колес и световой колонны) Объем, л 670 Вес, кг 131 * Максимальные значения для каждого габарита отдельно.
** После открытия двери шкафа сухого хранения на 10 сек. -
Комплект поставки DC-3B ESD (черный)
№ Наименование Количество 1 Шкаф сухого хранения антистатический с 3 секциями DC-3B ESD (черный) 1 -
