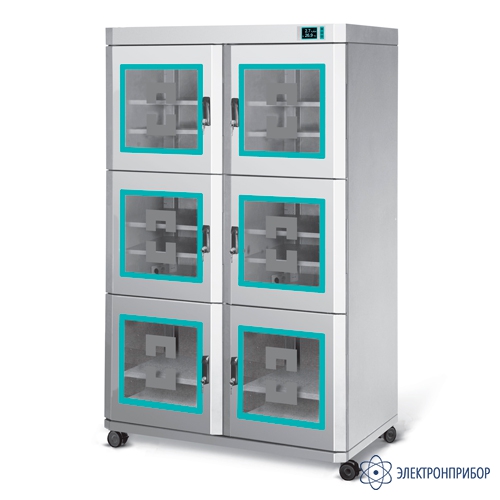

DC-6G ESD (серый) — шкаф сухого хранения антистатический с 6 секциями
Код товара: 54452-
-
Единый реестр РРП
РЭ-2222/20
-
Реестр промышленной продукции РФ
1642\1\2020
-
Производитель
-
Артикул
DC-6G ESD RAL7035
Назначение шкафа сухого хранения антистатического с 6 секциями DC-6G ESD (серый):
Шкаф сухого хранения трехсекционный серии DС ESD — предназначен для обеспечения ультранизких значений относительной влажности, что необходимо для хранения влагочувствительных компонентов и материалов, электрорадиоэлементов, печатных плат, пластин, кассет, электронных модулей и других изделий радиоэлектронной техники. Типовое применение шкафов — оснащение лабораторий, полупроводниковых производств, межоперационное и складское хранение компонентов, печатных плат и смонтированных модулей.
Описание шкафа сухого хранения антистатического с 6 секциями DC-6G ESD (серый):
Шкаф сухого хранения DC-6G ESD (серый) имеет 6 отделений, закрывающиеся на ключ. Шкаф характеризуется низким уровнем шума, оснащен индикаторами температуры и влажности и автоматической функцией сигнала открытой двери. Исполнение в сером цвете RAL 7035. Также доступно исполнение в белом цвете RAL 9010 (DC-6W ESD) и черном цвете RAL 9005 (DC-6B ESD).
Все шкафы серии DC по умолчанию оснащены портом RS-232 для подсоединения к компьютеру и оперативной передачи информации, для подключения используется стандартный кабель.
Шкафы сухого хранения серии DC по умолчанию устанавливаются на антистатические роликовые опоры и поставляются в комплекте с 1 средней полкой в каждой секции шкафа. Каждая секция шкафа закрывается на отдельный ключ.
Панель управления: цифровая панель, управление происходит с помощью трёх кнопок. Информация о режимах работы и величинах влажности и температуры выводится на цветной ЖКИ дисплей.
Контроль влажности и температуры: осуществляется с помощью встроенного точного датчика с цифровым интерфейсом, процессора и ЖКИ дисплея. Основу датчика составляет ёмкостной сенсор, выполненный по CMOS-технологии, каждый сенсор проходит заводскую калибровку.
Все шкафы серии выпускаются только в антистатическом исполнении, что обеспечивается заземлением всех полок на корпус шкафа, специальным ESD покрытием всех металлических элементов и использованием стекла с проводящей поверхностью (проводимость 103–105 Ом) и отдельным контактом заземления. Шкафы сухого хранения по умолчанию устанавливаются на антистатические роликовые опоры.
Шкаф изготовлен в соответствии со стандартами: IPC/ JEDEC J-STD 033С IPC/ JEDEC J-STD 033С
- «Обращение, упаковка, транспортировка и использование компонентов, чувствительных к влаге и пайке методом оплавления»;
- IPC/JEDEC J-STD-020C «Классификация чувствительности к влажности/пайке для негерметичных твердотельных компонентов поверхностного монтажа»;
- EIA/IPC/JEDEC J-STD-075 «Классификация влагочувствительности компонентов, не относящихся к микросхемам»;
- ГОСТ 21493 «Изделия электронной техники. Требования по сохраняемости и методы испытаний»;
- ГОСТ 23216 «Хранение печатных плат».
-
-
Технические характеристики шкафа сухого хранения антистатического с 6 секциями DC-6G ESD (серый):
Параметр Значение Количество отделений 6 Рекомендуемое количество полок в шкафу* 3 двойных полки основных (низ отделений)
10 дополнительных (по 2 в каждом из 4 верхних, по 1 в нижних)**Нагрузка на полки, кг до 55 Максимальные габаритные размеры объектов хранения* максимальная ширина до 500 мм, высота – до 510 мм, глубина – до 570 мм Диапазон поддержания влажности 1 – 50% (но не выше влажности окружающего воздуха) Точность поддержания уровня влажности ±1% Время выхода в рабочий режим (с 50% до 1 % RH) не более 1 ч 20 мин. Восстановление до <5% RH*** менее 3 мин Абсорбция влаги осуществляется с помощью автоматически регенерируемого абсорбента Оповещение об открытой двери и о превышении заданной влажности реализовано Потребляемая мощность до 350 Вт в режиме регенерации, не более 5 Вт в режиме хранения Требования к электропитанию 220±22 вольт переменного тока. Подача питания осуществляется посредством сменногокабеля с евровилкой с заземляющим контактом Класс защиты от внешних воздействий IP55 Цвет исполнения RAL 7035, серый Объем, л 1340 Внешние размеры (Ш*Г*В), мм 1205×640×1947 (без учета колес и световой колонны) Вес, кг 227 *Под заказ возможна установка большего количества дополнительных полок.
**Возможна установка полок в шахматном порядке.
***После открытия двери шкафа сухого хранения на 10 сек. -
Комплект поставки DC-6G ESD (серый)
№ Наименование Количество 1 Шкаф сухого хранения антистатический с 6 секциями DC-6G ESD (серый) 1 -
