МГП-25, МГП 25, МГП25, mgp

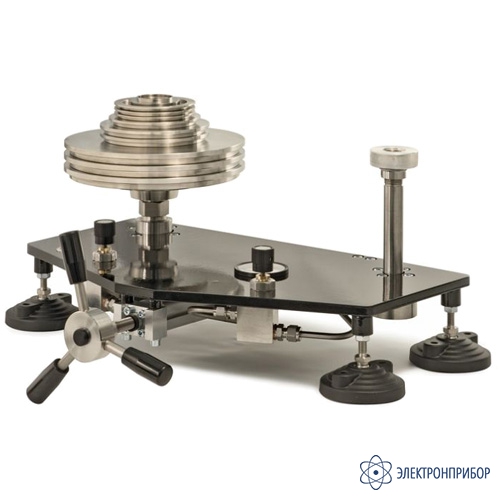

МГП-25 — манометр газовый грузопоршневой
Код товара: 53850-
-
Гарантия
1.5 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
52506-16 до 08.11.2026
Назначение манометра газового грузопоршневого МГП-25:
Прибор МГП предназначен для поверки и калибровки средств измерения избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых и технических манометров, грузопоршневых манометров, классов точности 0,008 и грубее в диапазоне от −0,003 до 16 МПа.
Прибор выпускается в десяти модификациях: В, 0.2, 0.5, 1, 2.5, 4, 10, 25, 100, 160 с классом точности от 0,005 до 0,05.
Манометр МГП-25 имеет диапазон измерения 0,02…2,5 МПа и поставляется в следующих исполнениях:
- МГП-25 (кл.т. 0,05) — манометр газовый грузопоршневой с классом точности 0,05;
- МГП-25 (кл.т. 0,02) — манометр газовый грузопоршневой с классом точности 0,02;
- МГП-25 (кл.т. 0,01) — манометр газовый грузопоршневой с классом точности 0,01;
- МГП-25 (кл.т. 0,005) — манометр газовый грузопоршневой с классом точности 0,005.
Описание манометра газового грузопоршневого МГП-25:
Модификации с ВПИ до 50 кПа для поверки низкопредельных датчиков давления — уникальный диапазон для грузопоршневой манометрии.
Возможность комплектации одного устройства для создания давления (УСД) несколькими измерительными поршневыми системами (ИПС) для расширения диапазона измерений.
В стандартном исполнении встроенный ручной насос и объемный регулятор для создания тестового давления в диапазоне от −0,095 до 1 МПа, возможность подключения внешних источников создания давления и разряжения (баллон с азотом, вакуумный насос) с управлением высокоточными вентилями.
Возможность поверки грузопоршневых манометров уже в стандартном исполнении.
-
-
Технические характеристики манометра газового грузопоршневого МГП-25:
Параметр Значение МГП-25 (кл.т. 0,05) МГП-25 (кл.т. 0,02) МГП-25 (кл.т. 0,01) МГП-25 (кл.т. 0,005) Диапазон измерения 0,02…2,5 МПа Класс точности 0,05 0,02 0,01 0,005 Дискретность создания давления 5 кПа Рабочий диапазон температур 18…28 °C Рабочая среда воздух и азот Номинальная площадь поршня 1 см² Единицы измерения МПа, кгс/см², бар Габариты прибора (ДхШхВ) 485 х 405 х 310 мм Масса прибора 14 кг Масса набора грузов 26,5 кг Набор грузов в стандартной поставке Масса, кг Создаваемое давление, МПа 0,05 5 0,1 10 0,2 20 0,5 50 1,0 100 2,0 200 ИПС 20 Колокол 80 Тарелка 5 -
Комплект поставки МГП-25
№ Наименование Количество 1 Устройство для создания давления 1 2 Измерительная поршневая система (ИПС) в футляре 1 3 Набор грузов, который включает в себя: Груз 0,05 кг, создаваемое давление 5 МПа 1 Груз 0,1 кг, создаваемое давление 10 МПа 1 Груз 0,2 кг, создаваемое давление 20 МПа 2 Груз 0,5 кг, создаваемое давление 50 МПа 1 Груз 1,0 кг, создаваемое давление 100 МПа 4 Груз 2,0 кг, создаваемое давление 200 МПа 10 ИПС, создаваемое давление 20 МПа 1 Колокол, создаваемое давление 80 МПа 1 Тарелка, создаваемое давление 5 МПа 1 4 Комплект фитингов для присоединения поверяемых средств измерения, который включает в себя: Фитинг с резьбой М20×1,5 1 Фитинг с резьбой M12×1,5 1 Фитинг с резьбой G½ 1 Фитинг с резьбой G¼ 1 5 Комплект уплотнительных колец 1 6 Комплект ЗИП 1 7 Паспорт 1 8 Программное обеспечение для автоматического расчета создаваемого давления, масс грузов и влияния внешних факторов на результат измерений 1 Дополнительная комплектация МГП-25:
(Поставляется за отдельную плату)
№ Наименование 1 Дополнительные ИПС для расширения диапазона измерения 2 Устройство электропривода вращения поршня ИПС 3 Электронный статоскоп для поверки грузопоршневых манометров 4 Внешние источники создания давления до 16 МПа и разряжения (компрессоры, усилители давления , вакуумные насосы) с оснасткой для подключения 5 Дополнительный набор грузов в других единицах измерения -
Модификации МГП-25
-
Файлы для МГП-25
