МГП-4, МГП 4, МГП4, mgp

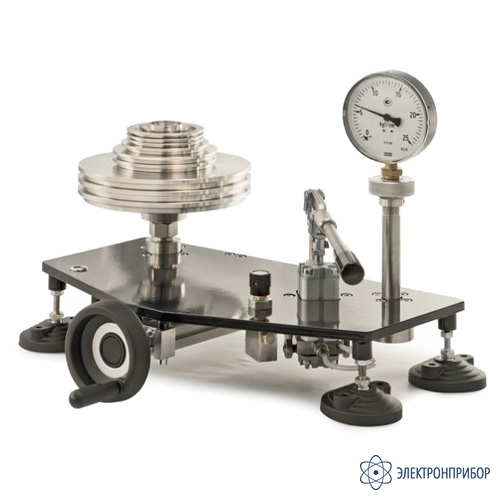

МГП-4 — манометр газовый грузопоршневой

Код товара: 53842
    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

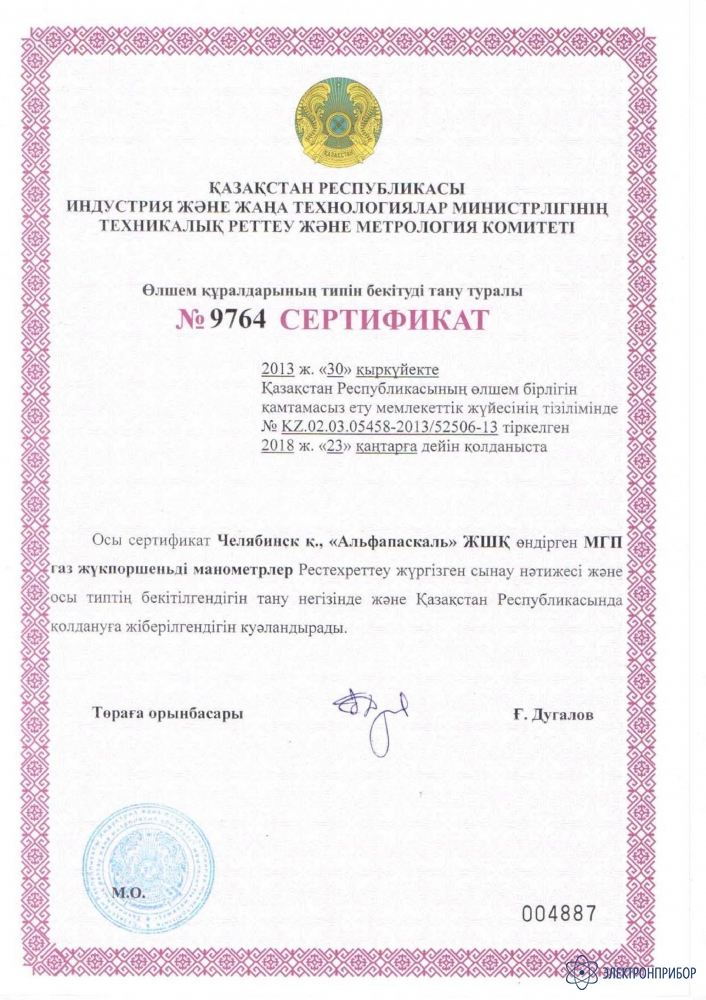

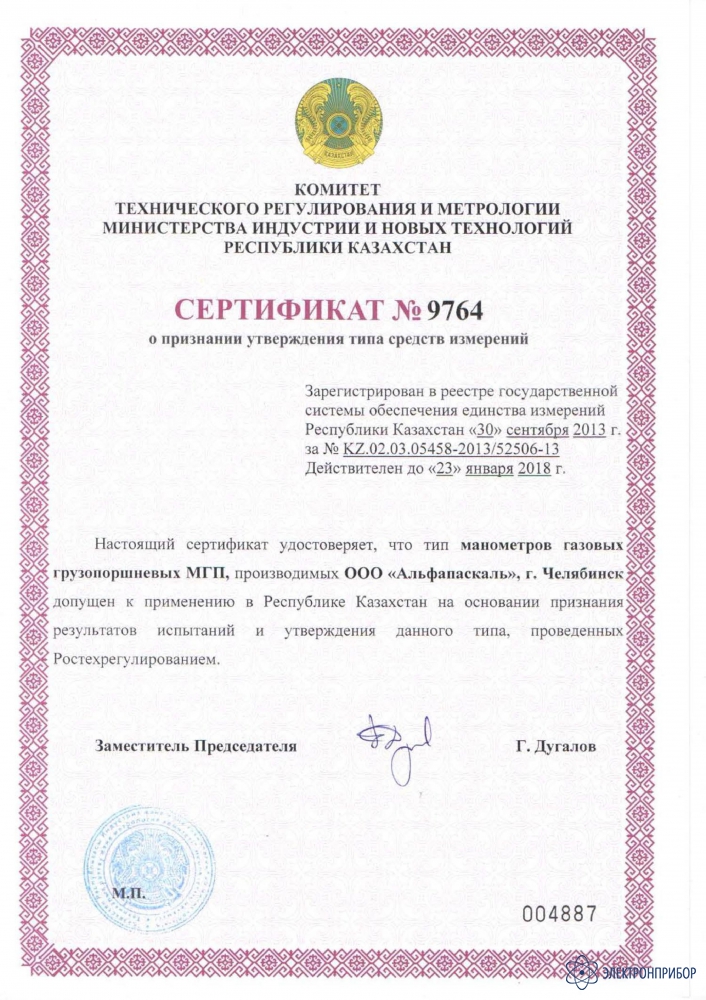

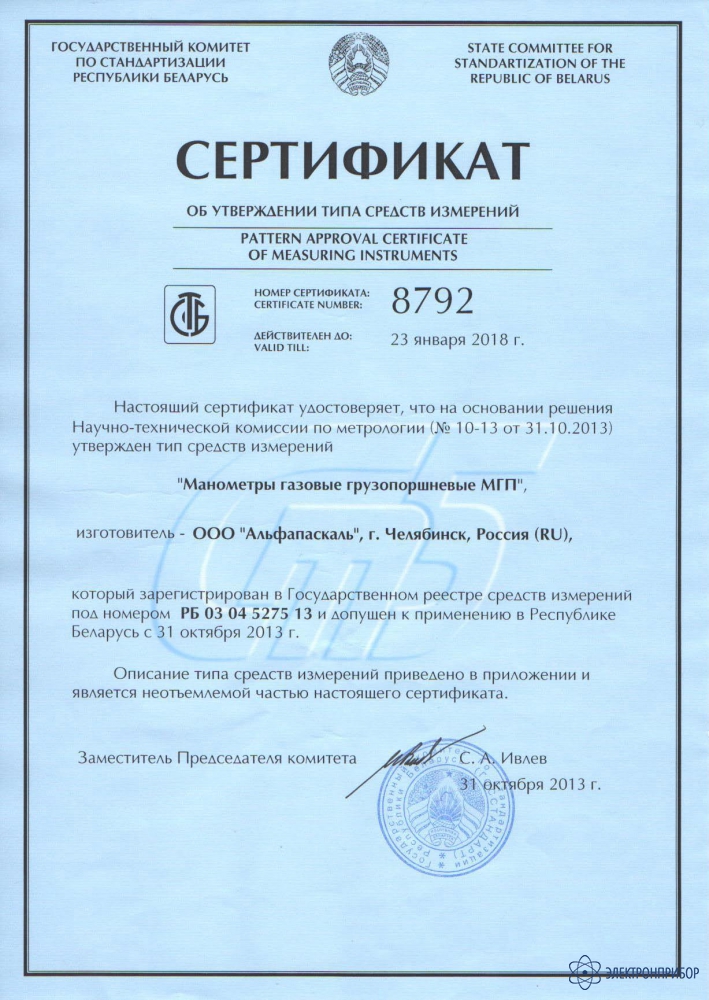

      52506-16 до 08.11.2026

    Назначение манометра газового грузопоршневого МГП-4:

    Прибор МГП предназначен для поверки и калибровки средств измерения избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых и технических манометров, грузопоршневых манометров, классов точности 0,008 и грубее в диапазоне от −0,003 до 16 МПа.

    Прибор выпускается в десяти модификациях: В, 0.2, 0.5, 1, 2.5, 4, 10, 25, 100, 160 с классом точности от 0,005 до 0,05.

    Манометр МГП-4 имеет диапазон измерения 0,003…0,4 МПа и поставляется в следующих исполнениях:

    • МГП-4 (кл.т. 0,05) — манометр газовый грузопоршневой с классом точности 0,05;
    • МГП-4 (кл.т. 0,02) — манометр газовый грузопоршневой с классом точности 0,02;
    • МГП-4 (кл.т. 0,01) — манометр газовый грузопоршневой с классом точности 0,01;
    • МГП-4 (кл.т. 0,005) — манометр газовый грузопоршневой с классом точности 0,005.

    Описание манометра газового грузопоршневого МГП-4:

    Модификации с ВПИ до 50 кПа для поверки низкопредельных датчиков давления — уникальный диапазон для грузопоршневой манометрии.

    Возможность комплектации одного устройства для создания давления (УСД) несколькими измерительными поршневыми системами (ИПС) для расширения диапазона измерений.

    В стандартном исполнении встроенный ручной насос и объемный регулятор для создания тестового давления в диапазоне от −0,095 до 1 МПа, возможность подключения внешних источников создания давления и разряжения (баллон с азотом, вакуумный насос) с управлением высокоточными вентилями.

    Возможность поверки грузопоршневых манометров уже в стандартном исполнении.

  • Технические характеристики манометра газового грузопоршневого МГП-4:

    Параметр Значение
    МГП-4 (кл.т. 0,05) МГП-4 (кл.т. 0,02) МГП-4 (кл.т. 0,01) МГП-4 (кл.т. 0,005)
    Диапазон измерения 0,003…0,4 МПа
    Класс точности 0,05 0,02 0,01 0,005
    Дискретность создания давления 1 кПа
    Рабочий диапазон температур 18…28 °C
    Рабочая среда воздух и азот
    Номинальная площадь поршня 5 см²
    Единицы измерения МПа, кгс/см², бар

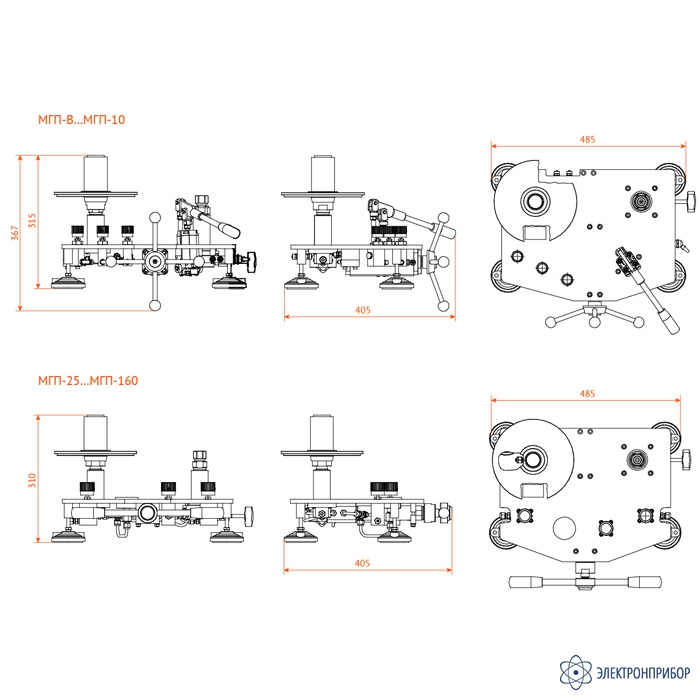

    Габариты прибора (ДхШхВ) 485 х 405 х 315 мм
    Масса прибора 14 кг
    Масса набора грузов 20,85 кг
    Набор грузов в стандартной поставке
    Масса, кг Создаваемое давление, МПа
    0,05 1
    0,1 2
    0,25 5
    0,5 10
    1,0 20
    2,0 40
    ИПС 3
    Колокол 17
    Тарелка 1
  • Комплект поставки МГП-4

    Наименование Количество
    1 Устройство для создания давления 1
    2 Измерительная поршневая система (ИПС) в футляре 1
    3 Набор грузов, который включает в себя:
    Груз 0,05 кг, создаваемое давление 1 МПа 1
    Груз 0,1 кг, создаваемое давление 2 МПа 2
    Груз 0,25 кг, создаваемое давление 5 МПа 1
    Груз 0,5 кг, создаваемое давление 10 МПа 2
    Груз 1,0 кг, создаваемое давление 210 МПа 2
    Груз 2,0 кг, создаваемое давление 40 МПа 8
    ИПС, создаваемое давление 3 МПа 1
    Колокол, создаваемое давление 17 МПа 1
    Тарелка, создаваемое давление 1 МПа 1
    4 Комплект фитингов для присоединения поверяемых средств измерения, который включает в себя:
    Фитинг с резьбой М20×1,5 1
    Фитинг с резьбой M12×1,5 1
    Фитинг с резьбой G½ 1
    Фитинг с резьбой G¼ 1
    5 Комплект уплотнительных колец 1
    6 Комплект ЗИП 1
    7 Паспорт 1
    8 Программное обеспечение для автоматического расчета создаваемого давления, масс грузов и влияния внешних факторов на результат измерений 1

    Дополнительная комплектация МГП-4:

    (Поставляется за отдельную плату)

    Наименование
    1 Дополнительные ИПС для расширения диапазона измерения
    2 Устройство электропривода вращения поршня ИПС
    3 Электронный статоскоп для поверки грузопоршневых манометров
    4 Внешние источники создания давления до 16 МПа и разряжения (компрессоры, усилители давления , вакуумные насосы) с оснасткой для подключения
    5 Дополнительный набор грузов в других единицах измерения
  • Модификации МГП-4
