МП Д-100, МП-Д 100, МП Д 100, МПД100, МПД-100

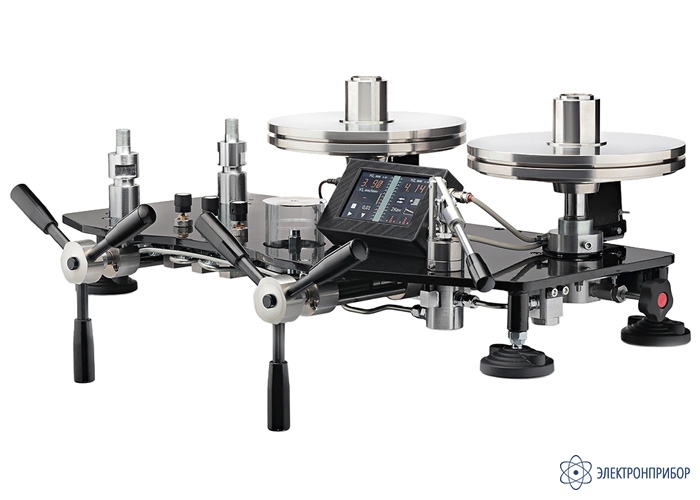

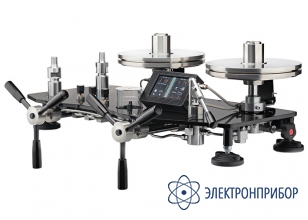

МП-Д-100 — манометр грузопоршневой дифференциального давления
Код товара: 53857-
-
Гарантия
1.5 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
52189-16 до 08.11.2026
Сертификаты
Назначение манометра грузопоршневого дифференциального давления МП-Д-100:
Поверка и калибровка средств измерения разности давлений: измерительных преобразователей перепада давлений, дифференциальных манометров, используемых при коммерческом учёте энергоносителей и других средств измерения перепада давления, классов точности 0,01 и грубее.
Поверка и калибровка средств измерения избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых и технических манометров, грузопоршневых манометров, классов точности 0,008 и грубее в диапазоне от 0,02 до 10 МПа.
Манометр МП-Д-100 выпускается с классом точности от 0,005 до 0,05:
- МП-Д-100 (кл.т. 0,01) — манометр грузопоршневой дифференциального давления с классом точности 0,01;
- МП-Д-100 (кл.т. 0,005) — манометр грузопоршневой дифференциального давления с классом точности 0,005.
Описание манометра грузопоршневого дифференциального давления МП-Д-100:
Имитация реальных условий измерения для преобразователей перепада давления, установленном на сужающем устройстве (диафрагме).
Возможность исполнения для проведения калибровок и поверок высокоточных СИ избыточного давления от 0,02 до 10 МПа.
Измерительная поршневая система из карбида вольфрама для значительного снижения (в 4 раза) влияния температуры на результаты измерений, долговременной стабильности, износостойкости и долговечности прибора.
Наборы грузов изготавливаются из нержавеющей немагнитной стали.
По дополнительному запросу МП-Д может комплектоваться разделителями сред различных типов, шлангами высокого давления и другим вспомогательным оборудованием.
-
-
Технические характеристики манометра грузопоршневого дифференциального давления МП-Д-100:
Параметр Значение МП-Д-100 (кл.т. 0,01) МП-Д-100 (кл.т. 0,005) Создание статического давления 0…10 МПа Измерение разности давлений 1…100 кПа Диапазон измерения избыточного давления 0,02…10 МПа Предел допускаемой основной погрешности измерения разности давления при статическом давлении 0…10 МПа 10±0,0001 Δp Па 5±0,00005 Δp Па Предел допускаемой основной погрешности измерения избыточного давления в диапазоне:
1…10 МПа
0,02…1 МПа
±0,01% от измеряемой величины
±100 Па
±0,005% от измеряемой величины

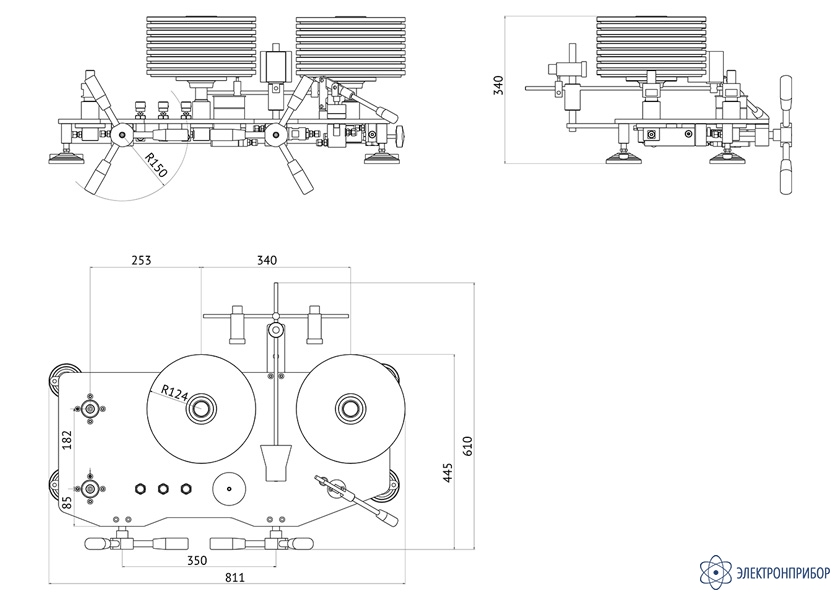

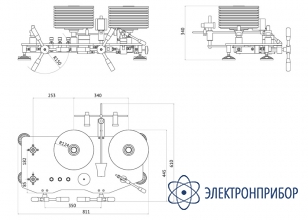

±50 ПаРабочая среда керосин Номинальная площадь поршней 0,5 см² Габариты прибора (ДхШхВ) 811 х 610 х 340 мм
радиус штурвала 150 ммМасса прибора без набора грузов 45 кг -
Комплект поставки МП-Д-100
№ Наименование Количество 1 Устройство для создания давления 1 2 Измерительная поршневая система в футляре 2 3 Набор грузов под номинальное значение массы, который включает в себя: Груз 0,05 кг 2 Груз 0,1 кг 6 Груз 0,25 кг 2 Груз 0,5 кг 12 Груз 2,5 кг 6 Груз 5,0 кг 16 ИПС 2 Колокол 2 Тарелка 2 Гири, набор 1 мг…500 г 1 4 Комплект фитингов для присоединения поверяемых средств измерения, который включает в себя: Фитинг с резьбой М20×1,5 2 Фитинг с резьбой M12×1,5 2 Фитинг с резьбой G½ 2 Фитинг с резьбой G¼ 2 5 Комплект уплотнительных колец 1 6 Комплект ЗИП 1 7 Паспорт 1 8 Программное обеспечение для автоматического расчета создаваемого давления, масс грузов и влияния внешних факторов на результат измерений 1 Дополнительная комплектация МП-Д-100:
(Поставляется за отдельную плату)
№ Наименование 1 Набор грузов с нестандартными номинальными массами грузов 2 Фитинги для присоединения поверяемых средств измерения со специальными резьбами -
