П6-23М — антенна измерительная

Код товара: 53247
  • 24810-16

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      24810-16 до 29.10.2021

    • Производитель

      МНИПИ, Республика Беларусь

    Описание антенны измерительной П6-23М:

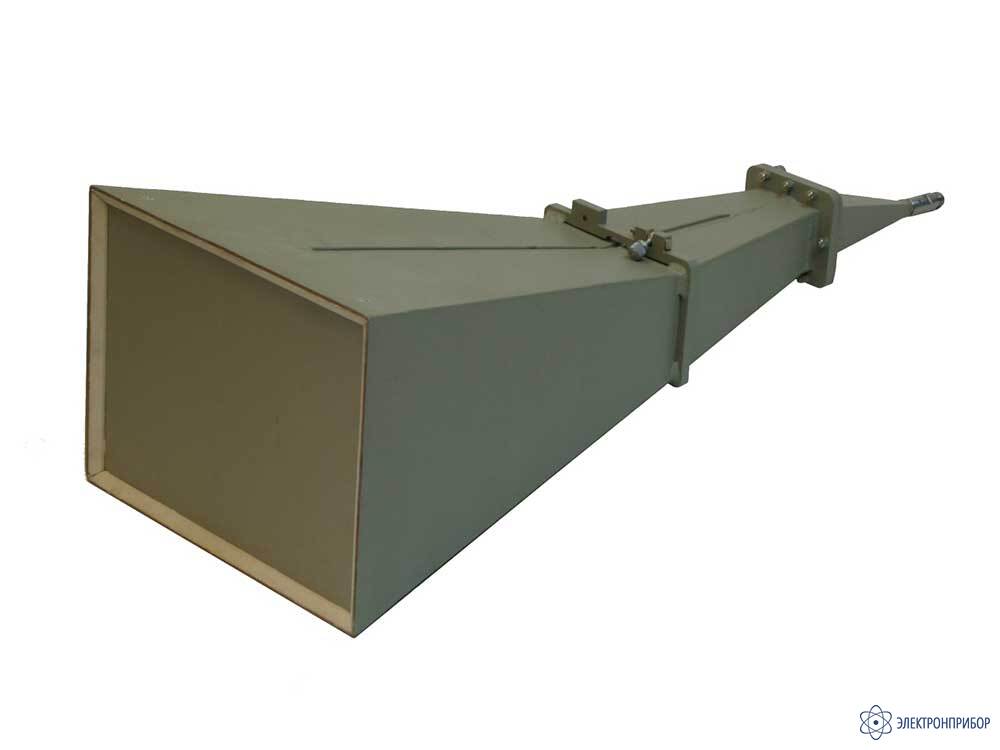

    Измерительная антенна П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным входом. Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, мониторинга электромагнитной обстановки.

    Антенна по условиям эксплуатации относиться к группе 1.7 климатического исполнения УХЛ ГОСТ В 20.39.304-76. Антенна может комплектоваться треногой или опорно-поворотным устройством (ОПУ), обеспечивающими ориентацию антенны по азимуту, углу места и плоскости поляризации и высоте. Точность установки угломестных координат треноги не менее 1°, ОПУ – не менее 0,1°. Высота установки антенны от 1,4 до 2,5 м. К антенне может придаваться кабель длиной 2 м с ослаблением не более 5 дБ на верхней рабочей частоте антенны.

    Особенности антенны измерительной П6-23М:

    • Рабочий диапазон частот 0,85 – 17,44 ГГц;
    • Волновое сопротивление входа 50 Ом;
    • Коэффициент стоячей волны (КСВ) входа ≤ 1.7;
    • Уровень сигнала при ортогональной поляризации ≤ – 25 дБ;
    • Уровень боковых лепестков  ≤ – 10 дБ;
    • Предел дополнительной относительной погрешности эффективной площади А0эфф. ≤ ± 15 %;
    • Рабочие условия экспуатации –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.);
    • Антенна может поставляться с опорно-поворотным устройством (треногой) и без него.

  • Технические характеристики антенны измерительной П6-23М:

    Параметр Значение
    Диапазон частот (0,85 - 17,44) ГГц
    Коэффициент стоячей волны (КСВ) < 1,7
    Эффективная площадь не менее в диапазоне частот от 0,85 до 15 ГГц > 150 см2
    от 15 до 17,44 ГГц > 110 см2
    Предел допускаемой погрешности эффективной площади в диапазоне частот, не более от 0,85 до 8,5 ГГц ± 20%
    от 8,5 до 17,44 ГГц ± 15%
    Уровень сигнала ортогональной поляризации -25 дБ
    Уровень боковых лепестков, не более -10 дБ
    Температура окружающего воздуха -50 ... +50°С
    Габаритные размеры (ВxШxД) 887х351х265 мм
    Масса 6,8 кг

  • Комплект поставки П6-23М

    № Наименование Количество
    1 Антенна измерительная П6-23М 1
