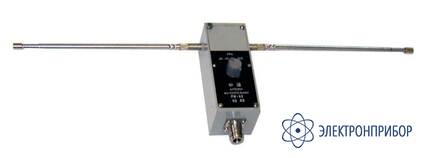

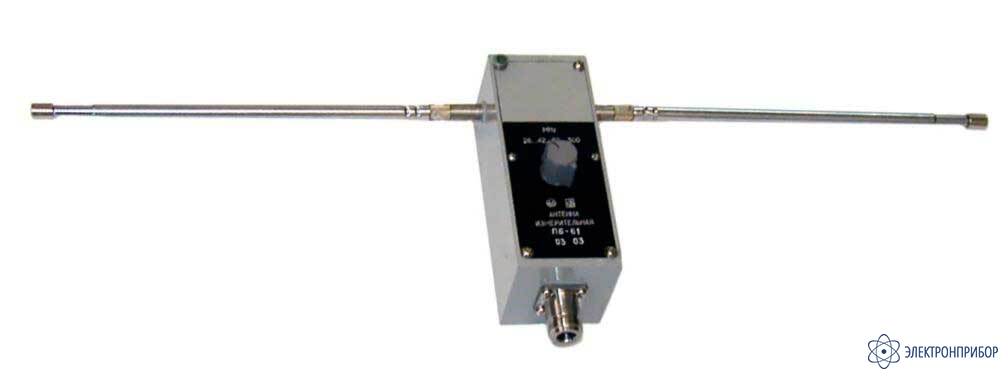

П6-61 — антенна измерительная

Код товара: 53251
  • 28933-21

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      28933-21 до 28.11.2024

    • Производитель

      МНИПИ, Республика Беларусь

    Описание антенны измерительной П6-61:

    Антенна П6-61 предназначена для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами. Антенна является биконической вибраторной, состоящей из двух обращенных вершинами друг к другу конусов конечной длины. Диаграмма направленности антенны подобна диаграмме полуволнового вибратора. Электрические характеристики антенны приведены совместно с придаваемым к ней рабочим кабелем длиной 10 м. Антенна имеет стандартный коаксиальный соединитель.

    Особенности антенны измерительной П6-61:

    • Антенна представляет собой узкополосный волновой вибратор;
    • Рабочий диапазон частот 26,0 – 300 МГц;
    • Волновое сопротивление входа 50 Ом;
    • Предел допустимой погрешности антенного коэффициента ≤ ± 1,5 дБ;
    • Коэффициент стоячей волны (КСВ) входа ≤ 2;
    • Уровень сигнала ортогональной поляризации ≤ –20 дБ;
    • Поляриз. в вертикальной плоскости 0 – 180°;
    • Рабочие условия экспуатации –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.).

  • Технические характеристики антенны измерительной П6-61:

    Параметр Значение
    Диапазон частот 26,0 - 300 МГц
    КСВ < 2
    Предел допустимой погрешности антенного коэффициента, не более ± 2,0 дБ
    Уровень сигнала ортогональной поляризации -20 дБ
    Температура окружающего воздуха от - 50 до + 60
    Относительна влажность воздуха 95 % при + 35 °С
    Габаритные размеры (ВxШxД) 145х75х1720 мм
    Масса 0,7 кг

  • Комплект поставки П6-61

    № Наименование Количество
    1 Антенна измерительная П6-61 1
