Commeng CR CS-1702 — выключатель нагрузки постоянного тока для применения в чистых помещениях
Код товара: 53910-
-
Гарантия
1 год
-
Производитель
Сертификаты
Описание выключателя нагрузки постоянного тока для применения в чистых помещениях Commeng CR CS-1702:
Выключатель используется для включения и отключения электропитания маломощных нагрузок, питающихся от источника постоянного тока напряжением 24 Вольта (освещение, технологическое оборудование, устройства контроля доступа и т.п.).
Предназначен для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров - где нормируется и контролируется уровень микро- и биозагрязнений.
Предусматривается монтаж выключателя в стандартные монтажные коробки для скрытой проводки и накладного монтажа, а так же в стеновые панели и на поверхности оборудования (шкафы, пульты управления).
Соответствие требованиям чистых помещений:
Commeng CR CS-1702 соответствует требованиям следующих стандартов:
- ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».
- Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».
Из всех частей выключателя с контролируемой средой чистого помещения контактирует только пленочная тастатура, имеющая следующие свойства:
- Выполнена из химически стойкого инертного материала (полиэфирная пленка);
- Не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
- Не генерирует и не удерживает существенный электростатический заряд.
Электрические характеристики выключателя:
Выключатель работает по принципу пускателя, при этом для включения и отключения нагрузки используется силовое электромеханическое реле, контакты которого установлены в разрыв цепи провода положительной полярности. Для управления силовым реле используется малогабаритное электромеханическое реле. Схема управления выключателя питается от того же источника питания, что и нагрузка
Включение / отключение нагрузки производится с помощью кнопок ON и OFF, расположенных на пленочной тастатуре выключателя. Состояние выключателя индицируется светодиодами: зеленый – включен; красный – выключен. При отсутствии напряжения оба светодиода погашены.
Следует обратить внимание на следующие особенности выключателя:
- При кратковременных (менее 0,5-1 с) провалах напряжения сохраняет состояние «включено»;
- При отключении напряжения независимо от своего предыдущего состояния будет находиться в состоянии «выключено».
- Подключается к сети и нагрузке двумя проводами (+/-), но коммутируется только провод с напряжением положительной полярности.
Конструкция и эксплуатационные характеристики:
Выключатель состоит из следующих частей:
- Блок управления; содержит кнопки On/Off, схему управления, силовое реле;
- Монтажная панель; предназначена для крепления к монтажной коробке (или плоской поверхности), к монтажной панели крепится так же блок управления;
- Пленочная тастатура (рис.2) наклеивается после монтажа выключателя на его монтажную панель, соответствует требованиям к чистым помещениям.
Подключение к электроустановке:
Предусматривается применение источника или сети постоянного тока с изолированной нейтралью и безопасным напряжением 24 Вольта.

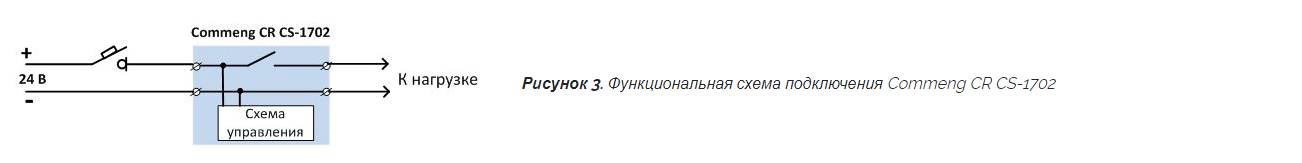

Подключение источника питания и нагрузки к выключателю следует выполнять в соот-ветствии с маркировкой, указанной на клеммах. Сечение жил медных проводов - от 0,75 до 1,5 мм². Многожильные провода должны быть обжаты трубчатыми кабельными нако-нечниками. Функциональная схема подключения Commeng CR CS-1702 показана на рис.3.
Выход источника питания, к которому подключается выключатель и коммутируемая нагрузка должен быть защищен от перегрузки по току (ограничение 10-16 А) или же в разрыв положительного провода должен быть установлен автоматический выключатель с номинальным током не более 10 А. Время-токовая характеристика автоматического выключателя выбираются исходя из характеристик нагрузки.
Монтаж выключателя в коробку для внутренней установки:

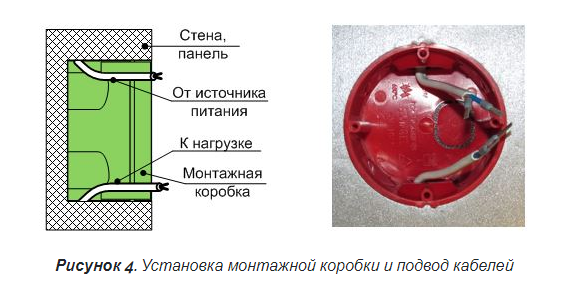

В стену или стеновую панель устанавливается монтажная коробка, в нее вводятся электрические кабели от источника питания (например, электрощита) и от нагрузки (см.рис.4). При монтаже в стеновые панели или на поверхность оборудования (например, стенку шкафа) возможно вместо установки коробки выполнить в отверстие, размерами чуть больше блока управления и два отверстия с резьбой M3 (или установленными гайками-заклепками) для крепления монтажной панели выключателя.

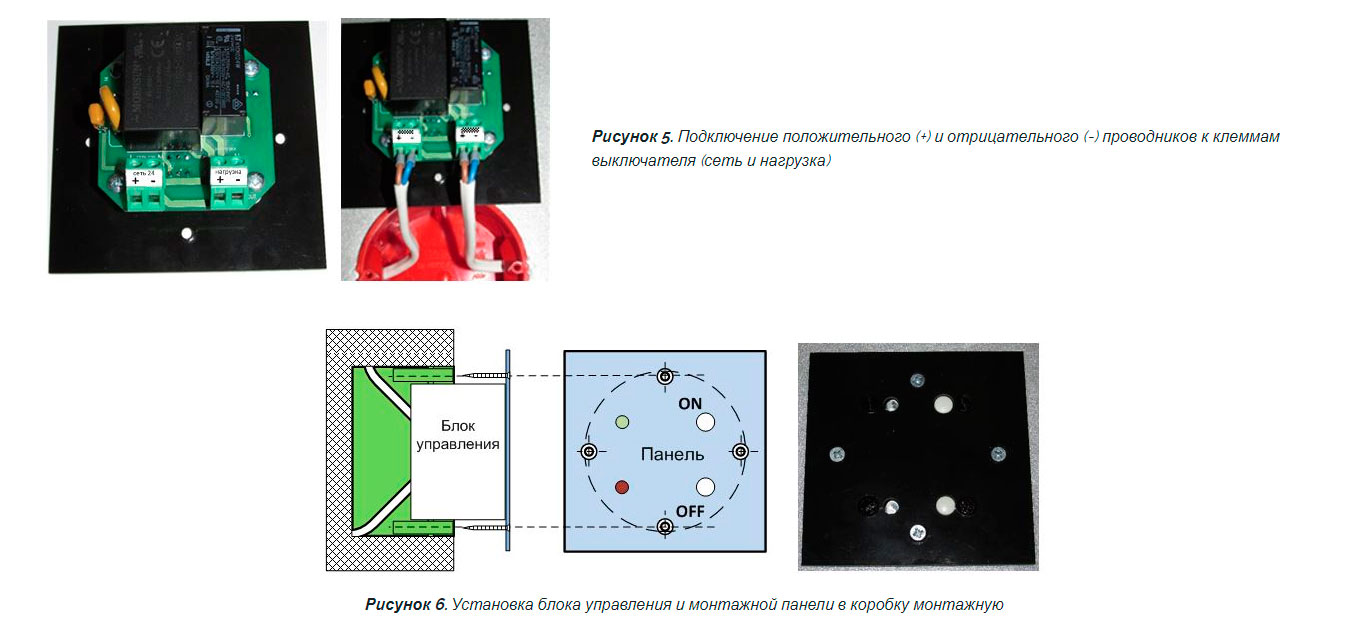

Электрические провода подключаются к блоку управления (см.рис.5) в соответствии с указанной маркировкой (сеть и нагрузка) и соблюдением полярности. . После этого монтажная панель с блоком управления устанавливаются в монтажную коробку (см. рис. 6). Рекомендуется проверить работу выключателя при поданном напряжении до наклейки тастатуры.

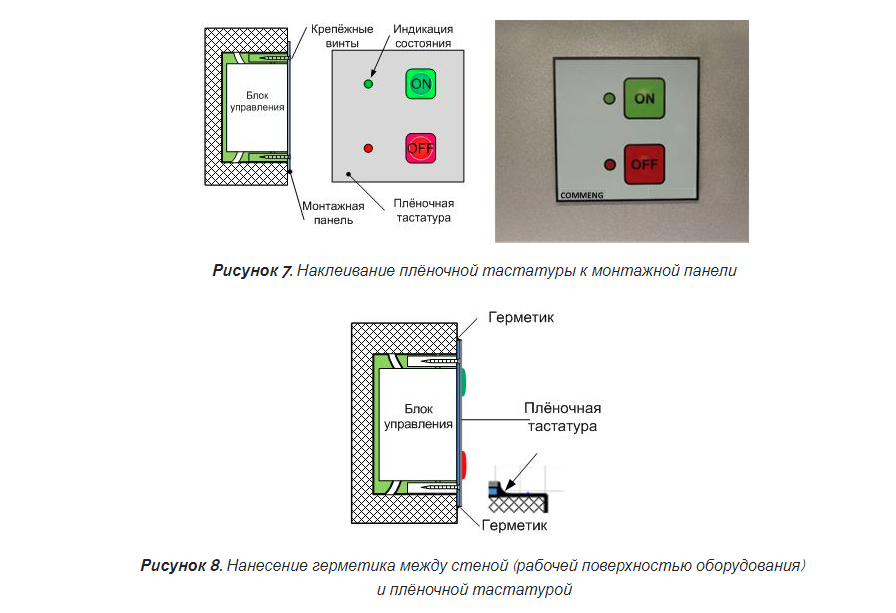

После крепления монтажной панели ее поверхность необходимо обезжирить и очистить с помощью спиртовой салфетки, входящей в комплект поставки. С тыльной стороны плёночной тастатуры снимается защитный слой, тастатура приклеивается к монтажной панели. Стык между стеной (рабочей поверхностью оборудования) и монтажной панелью с приклеенной плёночной тастатурой обрабатывается герметиком (см.рис.7,8).
Монтаж выключателя в коробку для наружной установки:

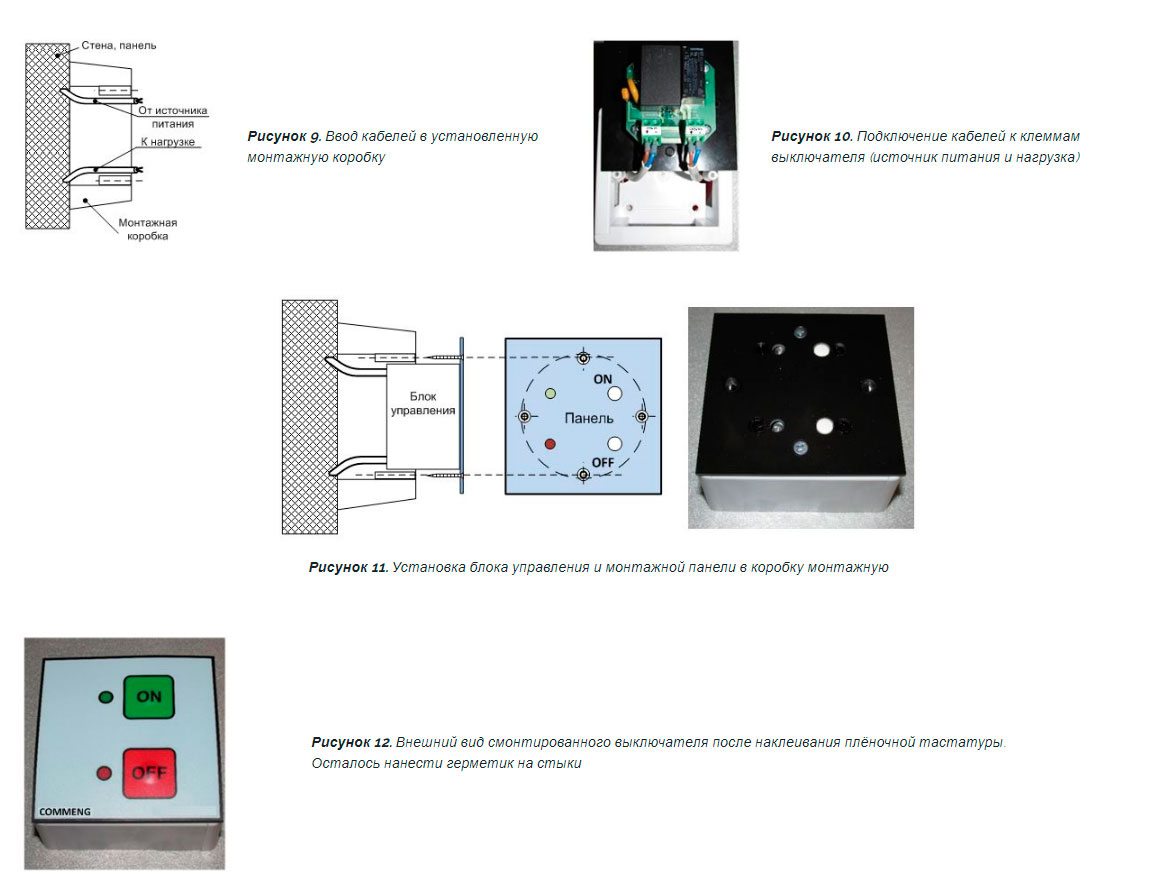

На стену или панель оборудования устанавливается монтажная коробка, в нее вводятся кабели от источника питания и от нагрузки (см.рис.9).
Электрические провода подключаются к блоку управления (см.рис.10) в соответствии с указанной маркировкой (сеть и нагрузка) и соблюдением полярности. После этого монтажная панель с блоком управления устанавливаются в монтажную коробку (см. рис. 11). Рекомендуется проверить работу выключателя при поданном напряжении до наклейки тастатуры.
С тыльной стороны плёночной тастатуры снимается защитный слой, тастатура приклеивается к монтажной панели (см.рис.12). Стыки между стеной (рабочей поверхностью оборудования) и монтажной коробкой, между монтажной коробкой и панелью с приклеенной плёночной тастатурой обрабатывается герметиком.
Указания по эксплуатации:
В ходе монтажа и эксплуатации выключателя должны выполняться требования
«Правил по охране труда при эксплуатации электроустановок» и «Правил технической эксплуатации электроустановок потребителей».
Ремонт вышедшего из строя выключателя может осуществляться только предприятием-изготовителем. После демонтажа исправного выключателя при новой установке не следует использовать во второй раз снятую тастатуру, а рекомендуется заказать новую у производителя.
При очистке и дезинфекции поверхности пленочной тастатуры нельзя применять абразивные материалы, жесткие губки и т.п. Могут быть использованы те моющие и дезинфицирующие средства, которые применяются в данном чистом помещении (подробнее см. табл.1, п.1.1).
-
-
Технические характеристики выключателя нагрузки постоянного тока для применения в чистых помещениях Commeng CR CS-1702:
Параметр Значение Химическая устойчивость, тестирование по DIN 42 115 к алкоголю, слабым кислотам, слабым щелочам, кетонам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам. Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) > 1013 Ω/sq При 500 В постоянного тока Устойчивость к нажатиям > 5 миллионов нажатий Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 350 H/мм2 Максимальная температура использования Низкая влажность (<10%RH) ≤ 85°С Высокая влажность (до 85%RH) ≤ 60°С Минимальная температура использования - 40°С Рабочее напряжение постоянного тока, Вольт 24±10% Потребляемая мощность в режиме «включено», не более 1,3 Ватт Потребляемая мощность, в режиме «выключено», не более 0,25 Ватт Коммутируемый ток, не более 10 Ампер Номинальный ток автоматического выключателя, не более 10 Ампер Задержка отключения при провале напряжения 0,5 - 1,0 сек Сечение подключаемых проводов (медная жила) 0,75 - 1,5 мм² Габаритные размеры, мм 84х84х34 Вес, не более, г 100 Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1 Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) IP 64 Группа ответственности по СТП Commeng-001-2014 ГО-4 (ГО-3 по заказу) Срок службы, лет 5 -
Комплект поставки Commeng CR CS-1702
№ Наименование Количество 1 Выключатель Commeng CR CS-1702 (монтажная панель и блок управления в сборе) 1 2 Пленочная тастатура 1 3 Спиртовая салфетка 1 4 Саморез для крепления 4 5 Паспорт 1 -
