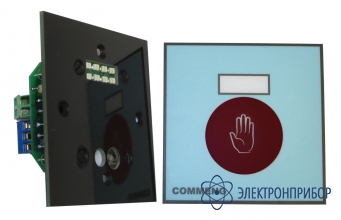

Commeng CR CS-1704 — инфракрасный датчик для применения в чистых помещениях
Код товара: 53922-
-
Гарантия
1 год
-
Производитель
Сертификаты
Описание инфракрасного датчика для применения в чистых помещениях Commeng CR CS-1704:
Инфракрасный датчик (далее ИК-датчик) Commeng CR CS-1704 подключается к контроллеру, промежуточному реле или другому устройству управления, срабатывает при поднесении ладони руки, при этом происходит переключение «сухих контактов». Состояние сухих контактов индицируется изменением цвета светодиодного индикатора, в момент срабатывания датчика раздается звуковой сигнал.
ИК-датчик может быть использован для открытия дверей шлюзов, управления технологическим оборудованием и освещением. Питание ИК-датчика осуществляется безопасным напряжением 24 В постоянного тока.
Предусматривается монтаж в стандартные монтажные коробки для скрытой проводки и накладного монтажа, а также в стеновые панели и на поверхности оборудования (шкафы, пульты управления).
Соответствие требованиям чистых помещений:
Commeng CR CS-1704 соответствует требованиям следующих стандартов:
- ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».
- проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».
ИК-датчик позволяет персоналу управлять различным оборудованием без контакта с поверхностью датчика или другими предметами, что может быть критически важно для
ряда применений (например, для управления дверьми шлюзов операционных).
Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная пленка, имеющая следующие свойства:
- выполнена из химически стойкого инертного материала (полиэфирная пленка);
- не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
- не генерирует и не удерживает существенный электростатический заряд.
Характеристики защитной пленки, имеющие существенное значение, приведены ниже.
Описание работы и электрические характеристики ИК-датчика:

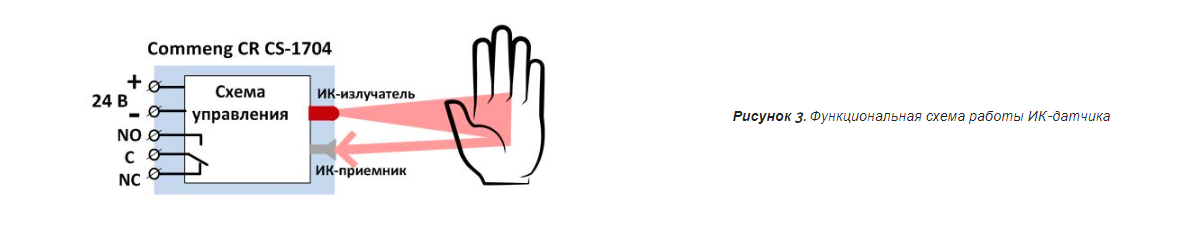

При подаче напряжения питания ИК-датчик переходит в режим ожидания, при этом инфракрасный светодиод начинает излучать сигнал, представляющий из себя последова-тельность импульсов света в ИК-диапазоне. В том случае, если к датчику будет поднесен какой-либо предмет (отражающий барьер), то отраженный от него сигнал будет принят ИК-приемником. В зависимости от отражающей способности предмета, это расстояние варьируется от 5 до 25 см. Для устойчивого срабатывания достаточно поднести к красному кругу ладонь или другой предмет на расстояние 8-12 см.
Для повышения помехоустойчивости логические уровни излучаемого и принимаемого отраженного сигналов сравниваются, при совпадении уровней в течении определенного количества периодов импульсной последовательности датчик срабатывает.
При срабатывании ИК-датчика происходит переключение «сухих контактов» (C-NC размыкаются, С-NO замыкаются).
Текущее состояние ИК-датчика отражается двухцветным светодиодным индикатором:
- голубой свет - режим ожидания;
- зеленый свет - режим срабатывания.
При отсутствии напряжения питания светодиоды не горят.
В режиме срабатывания световой сигнал может сопровождаться звуковым сигналом. Датчик поставляется с включенным сигналом, который может быть при необходимости отключен при установке (см. п.2.1,рис.4).
Время задержки перехода в режим ожидания после удаления отражающего барьера регулируется потенциометром в пределах от долей секунды до 30 секунд. ИК-датчик поставляется с заводской установкой времени задержки, изменение времени задержки возможно только квалифицированными специалистами в области электроники.
Конструкция и эксплуатационные характеристики:

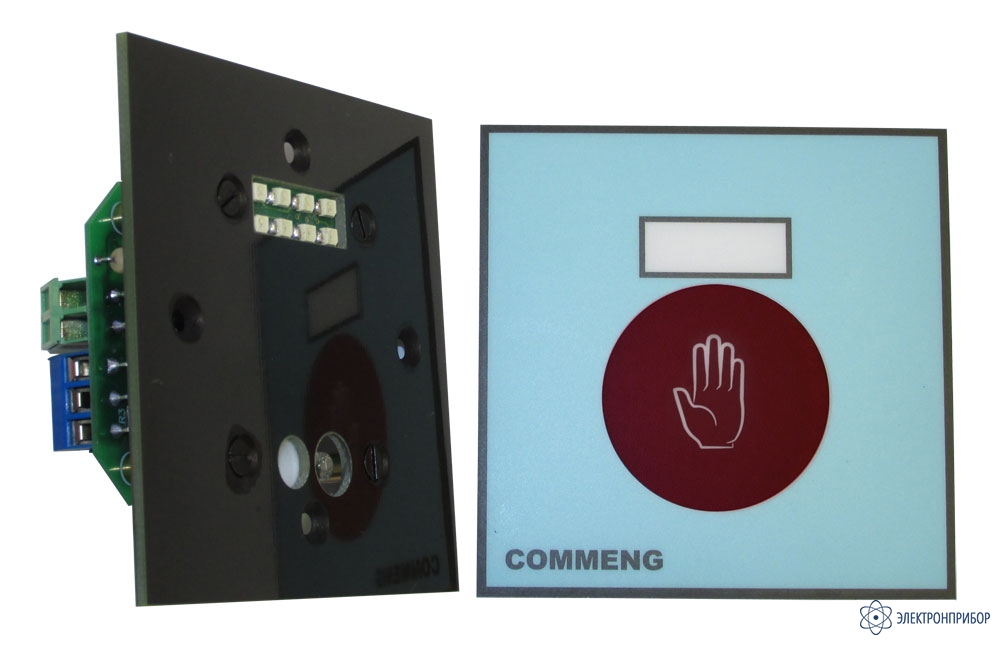

ИК-датчик состоит из следующих частей:
- блок управления, содержащий излучатель (ИК-светодиод), приемник излучения (ИК-фотодиод), схему управления, электромеханическое реле с контактами на переключение;
- монтажная панель, предназначенная для крепления к монтажной коробке (или плоской поверхности), к монтажной панели крепится так же блок управления;

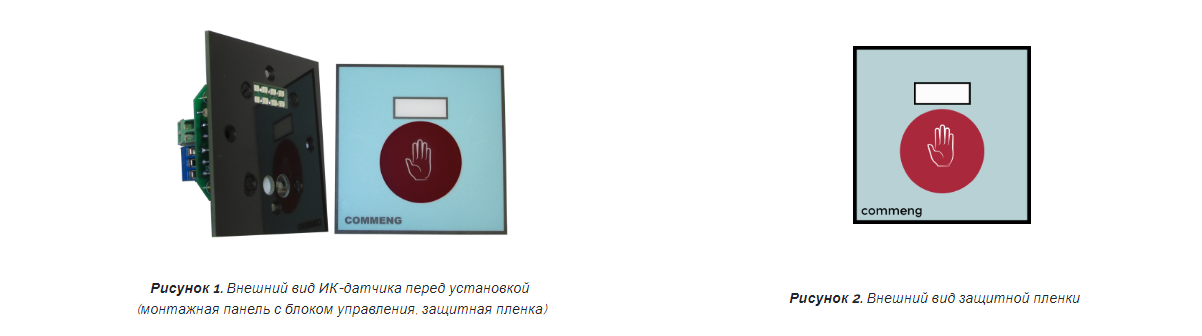

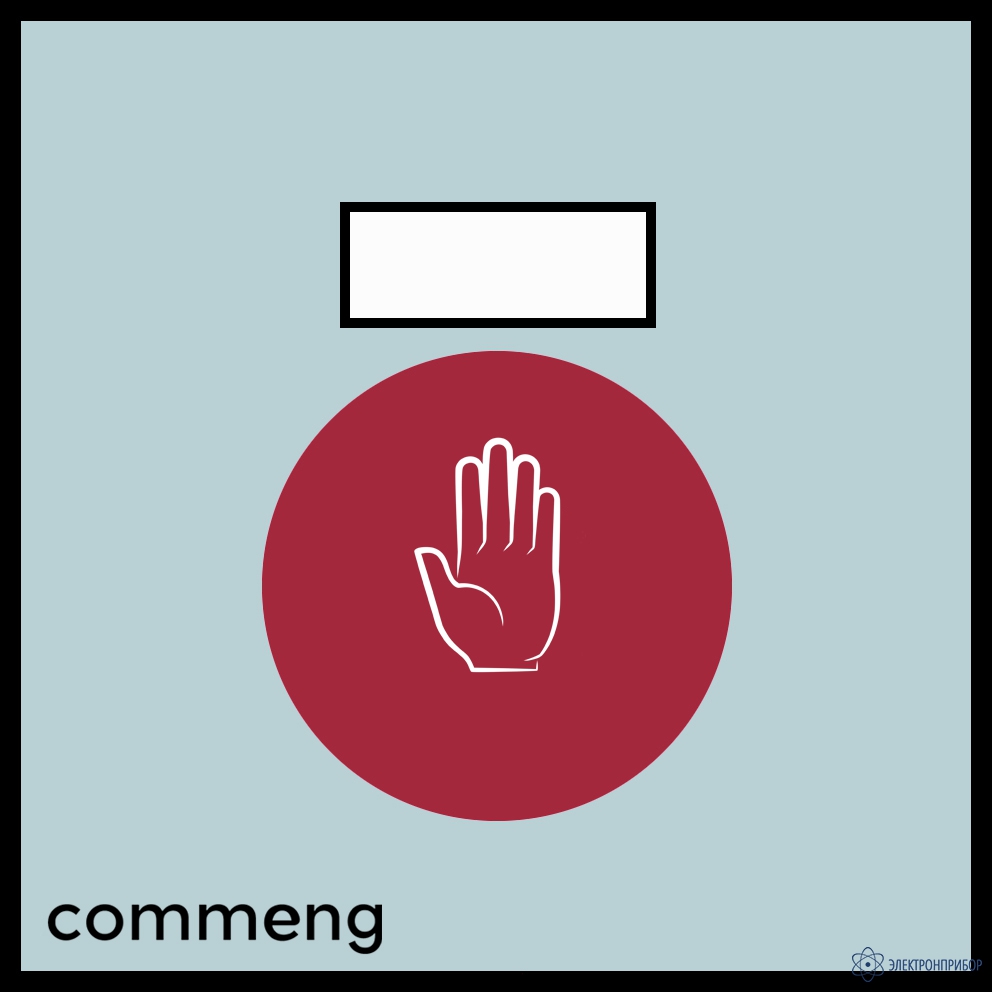

- защитная пленка(рис.2), наклеивается после монтажа выключателя на его монтажную панель, соответствует требованиям к чистым помещениям.
Указания по монтажу и эксплуатации:
Внимание! Выбор места установки следует производить таким образом, чтобы избежать попадания прямого инфракрасного излучения от ламп накаливания или других его источников на поверхность ИК-датчика, покрытую защитной пленкой.
Подключение к источнику питания и цепи управления:
Предусматривается применение источника или сети постоянного тока с изолированной нейтралью и безопасным напряжением 24 Вольта. Выход источника питания должен быть защищен от перегрузки по току или же в разрыв положительного провода должен быть установлен автоматический выключатель с номинальным током не более 1 А.
Подключение источника питания следует выполнять в соответствии с маркировкой, указанной на клеммах питания. Многожильные провода должны быть обжаты трубчатыми кабельными наконечниками.
Подключение управляемого оборудования к «сухим контактам» производится через клеммную колодку у цепи управления, на которой подписаны наименования контактов (NO, C, NC).
В режиме ожидания (голубой) сухие контакты C-NC замкнуты, C-NO разомкнуты.
В режиме срабатывания (зеленый) сухие контакты C-NC разомкнуты, C-NO замкнуты.
Необходимо заранее решить, должен ли режим срабатывания ИК-датчика сопровождаться звуковым сигналом.

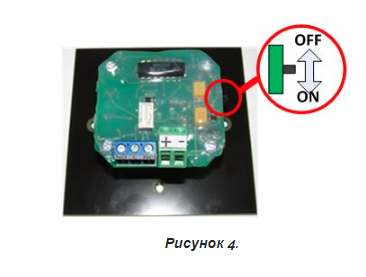

Перед монтажом ИК-датчика нужно перевести переключатель в соответствующее положение, как показано на рис.4:
- к контактным колодкам (звуковой сигнал включен);
- от контактных колодок (звуковой сигнал выключен).
Монтаж ИК-датчика в коробку для внутренней установки:

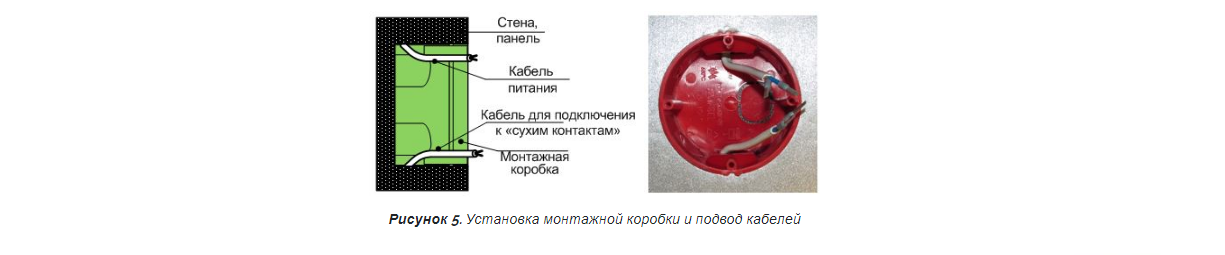

В стену или стеновую панель устанавливается монтажная коробка, в нее вводятся электрический кабель от источника питания и двух- или трехпроводный кабель управления, подключаемый к «сухим контактам». (см.рис.5). При монтаже в стеновые панели или на поверхность оборудования (например, стенку шкафа) возможно вместо установки коробки выполнить в ней отверстие, размерами чуть больше блока управления и два отверстия с резьбой M3 (или установленными гайками-заклепками) для крепления монтажной панели выключателя.

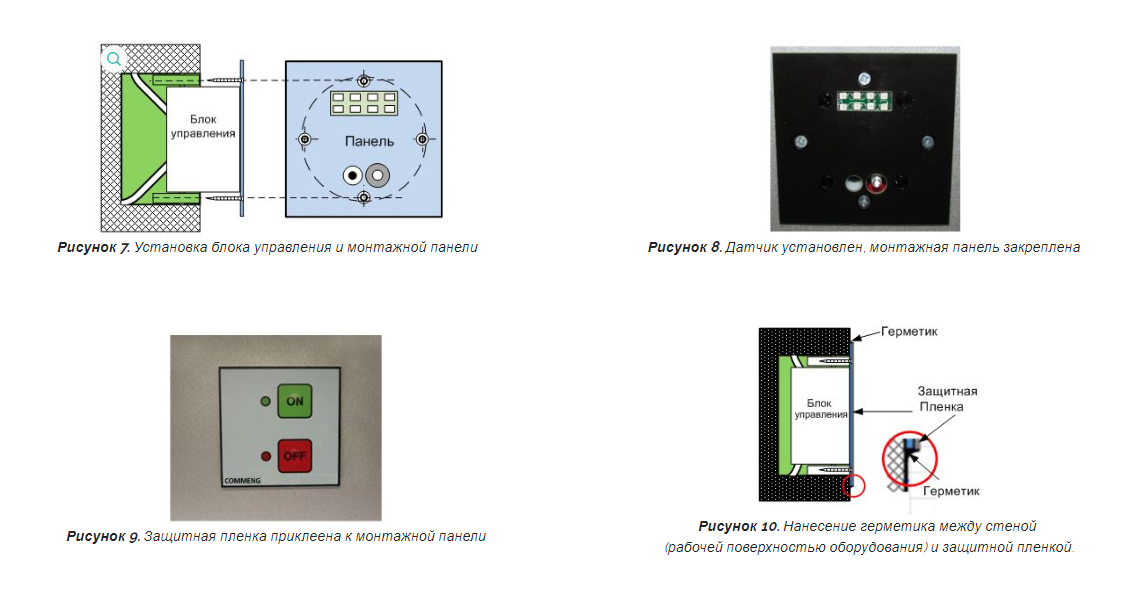

Электрические провода подключаются к блоку управления в соответствии с указанной маркировкой - питание и «сухие контакты» . После этого монтажная панель с блоком управления устанавливаются в монтажную коробку (см.рис. 7,8). Рекомендуется проверить работу панели при поданном напряжении до наклейки защитной пленки.
После крепления монтажной панели ее поверхность необходимо обезжирить и очистить с помощью спиртовой салфетки, входящей в комплект поставки. С тыльной стороны защитной пленки снимается защитный слой, пленка приклеивается к монтажной панели (рис.9). Стык между стеной (рабочей поверхностью оборудования) и монтажной панелью с приклеенной защитной пленкой обрабатывается герметиком (рис.10).
Монтаж в коробку для наружной установки:

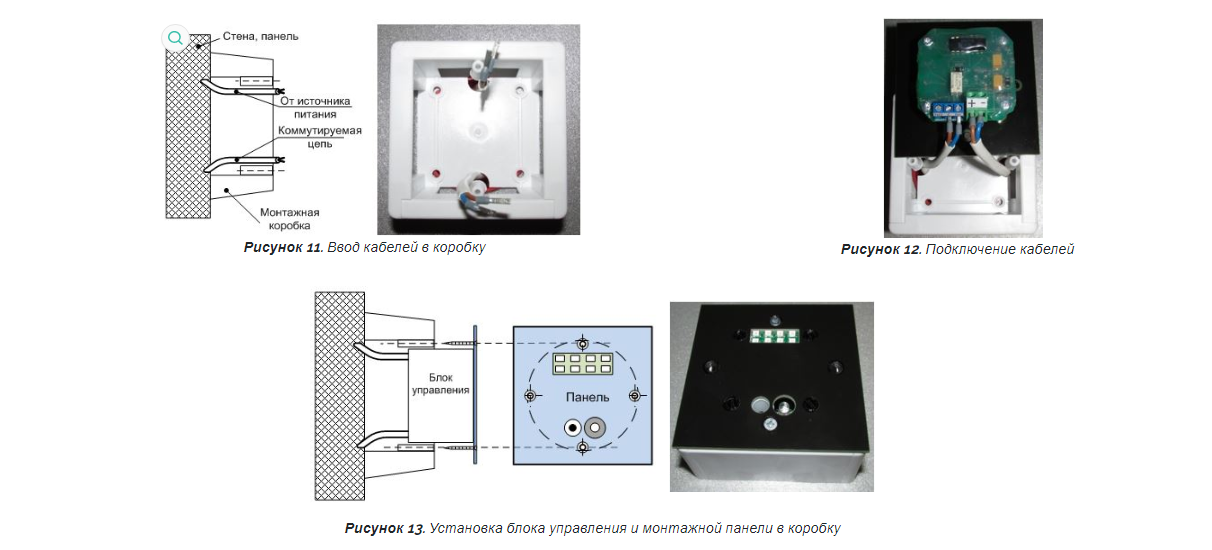

На стену или панель оборудования устанавливается монтажная коробка, в нее вводятся кабели от источника питания и от управляемого оборудования. (см.рис.11).
Кабели подключаются к клеммам в соответствии с указанной маркировкой(рис.12). После этого монтажная панель с блоком управления устанавливаются в монтажную
коробку (рис.13). Рекомендуется проверить работу ИК-датчика при поданном питании до наклейки защитной пленки.

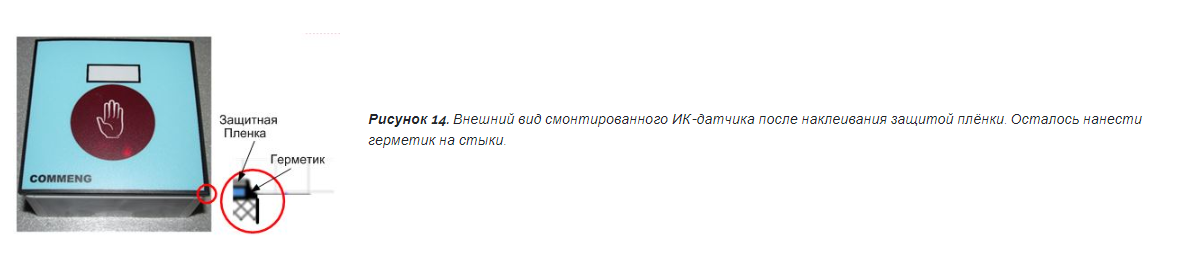

С тыльной стороны защитной пленки снимается защитный слой, защитная пленка приклеивается к монтажной панели (рис.14). Стыки между стеной (рабочей поверхностью оборудования) и монтажной коробкой, между монтажной коробкой и панелью с приклеенной плёнкой обрабатывается герметиком.
Указания по эксплуатации:
В ходе монтажа и эксплуатации ИК-датчика должны выполняться требования
«Правил по охране труда при эксплуатации электроустановок» и «Правил технической эксплуатации электроустановок потребителей».
Ремонт вышедшего из строя ИК-датчика может осуществляться только предприятием-изготовителем. После демонтажа ИК-датчикаи при последующей новой установке не следует использовать во второй раз снятую защитную пленку, а рекомендуется заказать новую у производителя.
При очистке и дезинфекции поверхности защитной пленки нельзя применять абразивные материалы, жесткие губки и т.п. Могут быть использованы те же моющие и дезинфицирующие средства, которые применяются в данном чистом помещении (подробнее см. табл.1, п.1.1).
-
-
Технические характеристики инфракрасного датчика для применения в чистых помещениях Commeng CR CS-1704:
Параметр Значение Химическая устойчивость, тестирование по DIN 42 115 к алкоголю, слабым кислотам, слабым щелочам, кетонам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам. Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) > 1013 Ω/sq При 500 В постоянного тока Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 350 H/мм2 Максимальная температура использования Низкая влажность (<10%RH) ≤ 85°С Высокая влажность (до 85%RH) ≤ 60°С Минимальная температура использования - 40°С Рабочее напряжение постоянного тока 24±10% Вольт Потребляемая мощность в режиме ожидания, не более 1,2 Ватт Потребляемая мощность, в режиме срабатывания, не более 2,5 Ватт Коммутируемый «сухими контактами» ток, не более 1 Ампер Длина волны инфракрасного излучения 940 нм Время задержки перехода в режим ожидания (заводская установка) 1±0,5 сек Сечение проводов, подключаемых к клемме электропитания 0,5 - 1,5 мм² Сечение проводов, подключаемых к клемме «сухих контактов» 0,13 – 0,8 мм² Диаметр проводов, подключаемых к клемме «сухих контактов» 0,4 – 1,0 мм Габаритные размеры, мм 84х84х35 Вес, не более, г 80 Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1 Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) IP 64 Группа ответственности по СТП Commeng-001-2014 ГО-4 (ГО-3 по заказу) Срок службы, лет 5 -
Комплект поставки Commeng CR CS-1704
№ Наименование Количество 1 ИК-датчик Commeng CR CS-1704 (монтажная панель и блок управления в сборе) 1 2 Пленочная тастатура 1 3 Спиртовая салфетка 1 4 Саморез для крепления 4 5 Паспорт 1 -
