Назначение светодиодной сигнальной панели для применения в чистых помещениях Commeng CR IP-1902:
Двухцветная светодиодная сигнальная панель Commeng CR IP-1902 с поверхностью 36х800 мм используется для визуальной сигнализации в системах управления шлюзами, передаточными окнами, дверьми, а также производственными процессами.
Предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений.
Питание панели осуществляется безопасным постоянным напряжением 24 В или 12 В (по специальному заказу). Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций.
Соответствие требованиям чистых помещений:
Commeng CR IP-1902 соответствует требованиям следующих стандартов:
- ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».
- Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».

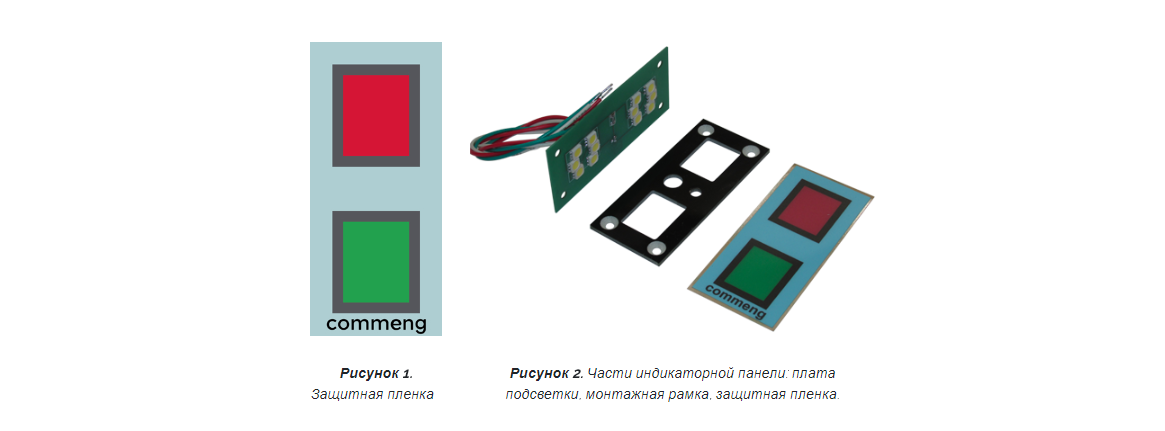

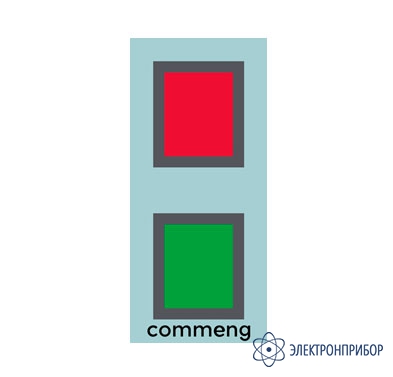

Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная плёнка (рис.1), имеющая следующие свойства:
- выполнена из химически стойкого инертного материала (полиэфирная пленка);
- не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание
частиц и химических загрязнений или развитие микробиологических загрязнений;
- не генерирует и не удерживает существенный электростатический заряд.
Электрические характеристики:
Для подключения платы подсветки к цепи питания 24 В используются гибкие проводники, назначение которых используются проводники, назначение которых определяется цветом:
белый – общий, -24 В;
красный – включение красного сигнала, +24В;
зеленый – включение зеленого сигнала, +24В;
В общий провод включен диод для защиты от ошибочного подключения полярности.
Конструкция и эксплуатационные характеристики:

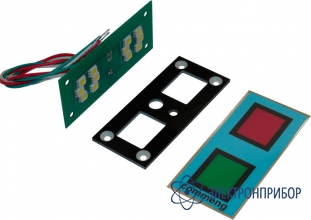

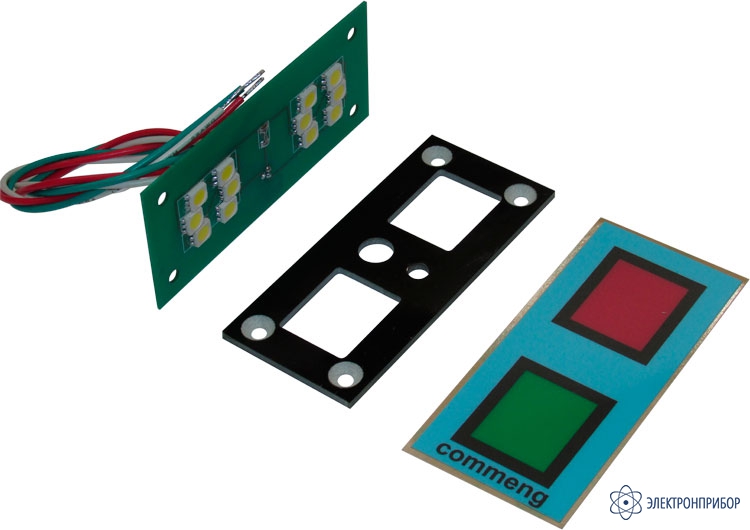

Сигнальная панель состоит из трех частей (рис.2):
- плата подсветки, на которой смонтированы светодиоды и гибкие выводы;
- монтажная рамка, которая при монтаже накладывается на панель подсветки, и на которую наклеивается защитная пленка;
- защитная плёнка наклеивается в конце монтажа на монтажную рамку.
Монтаж панели:
Перед началом монтажа следует изучить настоящее описание.

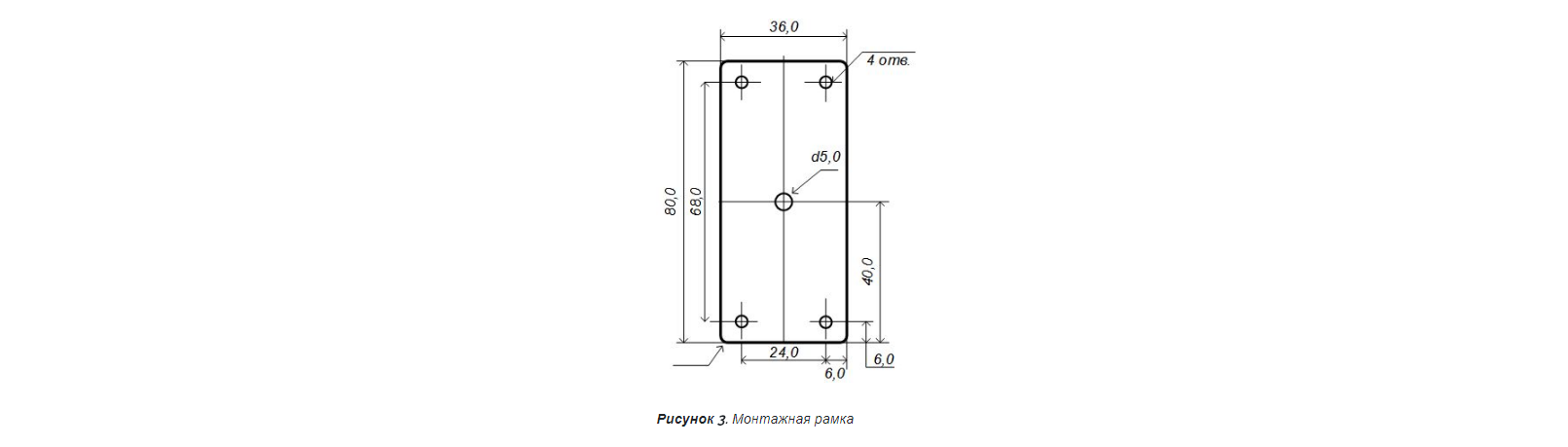

После выбора места и ориентации (вертикальная или горизонтальная) для установки панели произвести разметку центров отверстий. Для этого удобно использовать отверстия в монтажной рамке (рис.3), приложив к месту установки панели.
Для крепления на саморезы сделать 4 отверстия диаметром 1,5-2 мм в зависимости от материала поверхности или 4 отверстия с резьбой М3 для крепления на винты.
Для проводов выполнить отверстие диаметром не менее 6 мм.
Гибкие многожильные выводы соединить с проводами питания: белый (общий) -24В; зеленый и красный с проводами, при подаче на которые +24 В должен загореться зеленый и красный сигналы соответственно.
При монтаже на поверхность, когда провода выводятся через отверстие в ней, соединение выполняется скруткой или пайкой и потом изолируется.
В том случае, если имеется доступ к обратной стороне поверхности, на которой установлена панель, рекомендуется использовать соединители
Просунуть провода в отверстие, наложить монтажную рамку на плату подсветки и прикрепить их саморезами или винтами. При этом следует обратить внимание на ориентацию панели подсветки: светодиоды, подключенные к красному проводу, маркированы цифрой 1, к зеленому проводу – цифрой 2.
В том случае, если в помещении не закончены монтажные работы, создающие пыль и грязь, рекомендуется наклеить на монтажную рамку малярную ленту с липким слоем, а наклейку защитной пленки и нанесение герметика на стыки провести позже.
Перед наклейкой защитной пленки рекомендуется проверить работу платы подсветки, подавая напряжение в цепь питания зеленого и красного сигнала.
Очистить поверхность монтажной рамки от загрязнений с помощью спиртовой салфетки, удалить с защитной пленки слой бумаги и наклеить защитную пленку на монтажную рамку.
Наклеить малярную ленту вдоль краев установленной индикаторной панели, нанести на стыки с поверхностью герметик, убрать излишки, выровнять шпателем.
Удалить малярную ленту. После окончания полимеризации герметика смонтированная сигнальная панель будет готова к эксплуатации.
Указания по эксплуатации:
Ремонт вышедшей из строя панели может осуществляться только квалифицирован-ными специалистами в области электроники. После демонтажа панели при новой его установке не следует использовать во второй раз защитную плёнку, а рекомендуется заказать новую у производителя.
При очистке и дезинфекции поверхности защитной плёнки нельзя применять абразивные материалы, жесткие губки и т.п. Могут быть использованы те моющие и дезинфицирующие средства, которые применяются в данном чистом помещении (подробнее см. табл.1, п.1.1).
Технические характеристики светодиодной сигнальной панели для применения в чистых помещениях Commeng CR IP-1902:
Параметр
Значение
Химическая устойчивость, тестирование по DIN 42 115
