Commeng CR IP-2005 — кнопка для применения вместе с индикаторными панелями

Код товара: 80691
  • Кнопка для применения вместе с индикаторными панелями Commeng CR IP-2005 Кнопка для применения вместе с индикаторными панелями Commeng CR IP-2005

    • Гарантия

      2 года

    • Производитель

      COMMENG

    Назначение кнопки для применения вместе с индикаторными панелями Commeng CR IP-2005:

    Кнопка Commeng CR IP-2005 имеет поверхность 32х42 мм используется для подачи управляющего сигнала изменения состояния (включено/отключено) с помощью "сухого" нормально разомкнутого контакта кнопки в основном на индикаторные панели Commeng CR IP-1902, 1903, 1904, 1905, 1906, 2001, 2002, 2003, 2005, а так же на технологическое оборудование, освещение, устройства контроля допуска и т.п. Кнопка может подключатся ко входу промышленного контроллера, в цепь включения силового реле или пускателя.

    Commeng CR IP-2005 предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений.

    Кнопка коммутирует цепи сигнализации с безопасным постоянным напряжением 24/12 Вольт. Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций.

    Соответствие кнопки для применения вместе с индикаторными панелями Commeng CR IP-2005 требованиям чистых помещений:

    Commeng CR IP-2005 соответствует требованиям следующих стандартов:

    • ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».
    • Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».

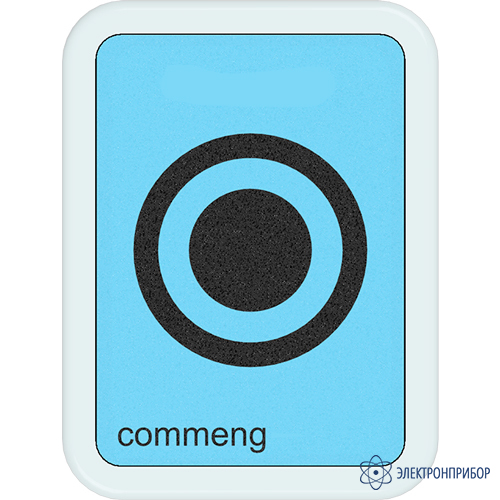

    Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная плёнка (смотреть рисунок 1), имеющая следующие свойства:

    • выполнена из химически стойкого инертного материала (полиэфирная пленка);
    • не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
    • не генерирует и не удерживает существенный электростатический заряд.

    Описание кнопки для применения вместе с индикаторными панелями Commeng CR IP-2005:

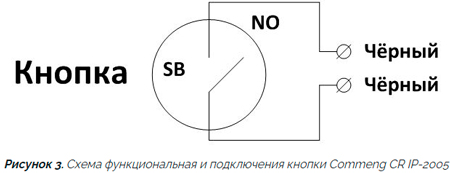

    Для подключения платы с кнопкой к цепи сигнализации 24/12 В используются два гибких проводника чёрного цвета (смотреть рисунок 3).

    Конструкция кнопки для применения вместе с индикаторными панелями Commeng CR IP-2005:

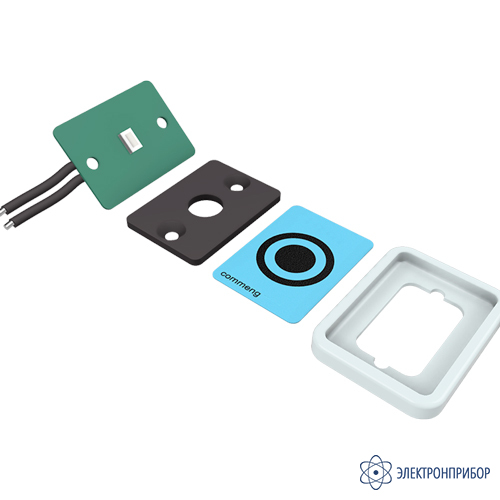

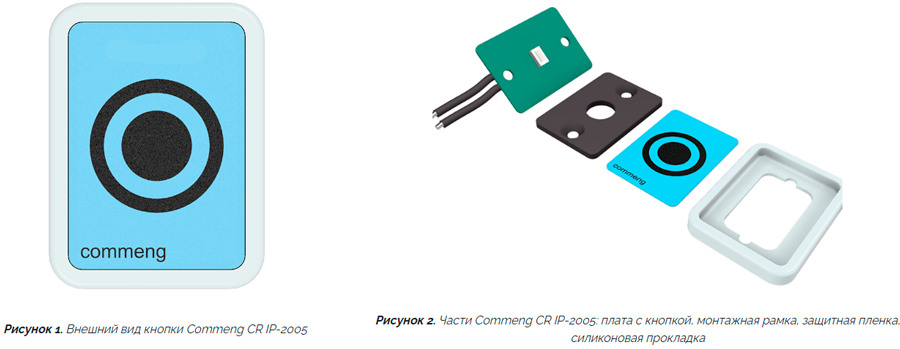

    Кнопка состоит из четырёх частей (смотреть рисунок 2):

    • плата, на которой смонтирована кнопка и гибкие выводы;
    • монтажная рамка, которая при монтаже накладывается на плату с кнопкой, и на которую наклеивается защитная пленка;
    • силиконовая прокладка, для герметизации места стыка между стеной (рабочей поверхностью) и собранной кнопкой с приклеенной защитной плёнкой;
    • защитная плёнка наклеивается в конце монтажа на монтажную рамку.

  • Технические характеристики кнопки для применения вместе с индикаторными панелями Commeng CR IP-2005:

    Параметр Значение
    Характеристики защитной плёнки
    Химическая устойчивость, тестирование по DIN 42 115 к алкоголю, слабым кислотам, слабым щелочам, кетонам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам
    Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25 °C, 54% RH)

    > 1013 Ω/sq
    при 500 В постоянного тока
    Устойчивость к нажатиям > 5 миллионов нажатий
    Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 350 H/мм2
    Максимальная температура использования низкая влажность (<10 %RH) ≤ 85 °С
    высокая влажность (до 85 %RH) ≤ 60 °С
    Минимальная температура использования -40 °С
    Электрические параметры
    Рабочее напряжение постоянного тока 24/12 В ± 10 %
    Номинальный ток 50 мА
    Конструктивные и эксплуатационные характеристики
    Габаритные размеры, в собранном состоянии 32 х 42 х 4,3 мм
    Вес, не более 30 г
    Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1
    Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) IP 64
    Группа ответственности по СТП Commeng-001-2014 ГО-4 (ГО-3 по заказу)
    Срок службы, лет 5

  • Комплект поставки Commeng CR IP-2005

    № Наименование Количество
    1 Плата с кнопкой 1
    2 Монтажная рамка 1
    3 Защитная пленка IP-2005 1
    4 Силиконовая прокладка 1
    5 Саморез d3x10 2
    6 Винт М3 2
    7 Спиртовая салфетка 1
    8 Паспорт 1
