КГ ЗЭТ 1, КГЗЭТ1
КГ-ЗЭТ-1 — катушка Гельмгольца типоразмер 1
Код товара: 53891-
-
Гарантия
2 года
Назначение катушки Гельмгольца типоразмер 1 КГ-ЗЭТ-1:
Система колец Гельмгольца или катушка Гельмгольца КГ-ЗЭТ-1 предназначена для измерений совместно с веберметром, например, ТВП-2, магнитного момента и намагниченности образцов ферромагнитных материалов в соответствии с рекомендациями стандарта IEC 60404-14 «Магнитные материалы. Часть 14. Методы измерения магнитного дипольного момента образца ферромагнитного материала выдергиванием или поворотом», а также МИ 2806-2003 «ГСИ. Потокосцепление магнитного поля постоянного магнита с катушкой Гельмгольца. Методика выполнения измерений».
Описание катушки Гельмгольца типоразмер 1 КГ-ЗЭТ-1:

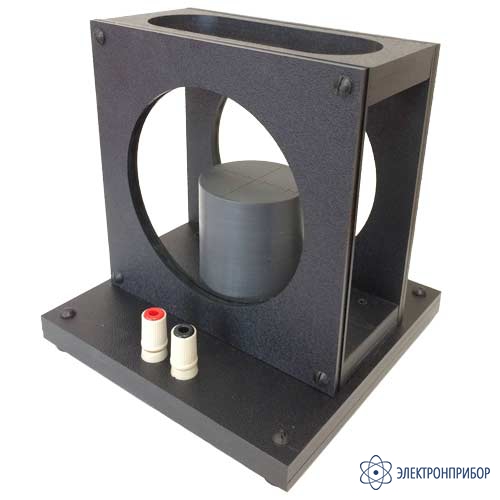

Детали катушки Гельмгольца КГ-ЗЭТ-1 выполнены из АБС-пластика. Обмотки катушек изготовлены по технологии печатных плат.
Для подсоединения КГ-ЗЭТ-1 к внешним приборам служат клеммы под штекеры типа «банан». Для уменьшения электромагнитных наводок все выводы сделаны минимальной длины из тщательно свитых проводов марки МГТФ минимального сечения.
Для размещения испытуемых образцов в рабочем объеме внутрь КГ-ЗЭТ-1 помещен съемный цилиндрический столик, на плоскую рабочую поверхность которого нанесены две взаимно перпендикулярные линии с делениями через 5 мм. Эта поверхность смещена от оси КГ-ЗЭТ-1 на 3 мм.
-
-
Технические характеристики катушки Гельмгольца типоразмер 1 КГ-ЗЭТ-1:
Параметр Значение Постоянная по магнитной индукции Кв (1,3 ± 0,1) мТл/А Постоянная по напряженности магнитного поля Кн (1100 ± 100) м-1 Электрическое сопротивление на постоянном токе (30 ± 3) Ом Допускаемая сила тока при долговременном включении 0,5 А Размеры цилиндрического объема, центр которого совпадает с центром катушки Гельмгольца, ось – с осью катушки Гельмгольца, а радиус – с радиусом катушки Гельмгольца, в котором неоднородность магнитного поля не превышает ±0,5 % 30 мм Габаритные размеры (длина х ширина х высота) 160 х 160 х 170 мм Масса катушки Гельмгольца 0,8 кг Масса катушки Гельмгольца с предметным столиком 1 кг -
Комплект поставки КГ-ЗЭТ-1
№ Наименование Количество 1 Катушка Гельмгольца типоразмер 1 КГ-ЗЭТ-1 1 -
