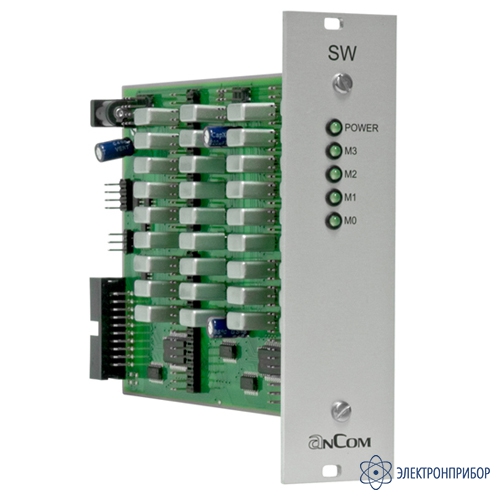

AnCom SW-3U — модуль коммутации

Назначение модуля коммутации AnCom SW-3U:

Модуль коммутации AnCom SW-3U является элементом секционного коммутатора, входящего в состав анализатора телефонных каналов AnCom TDA-5/33131. Конструкция анализатора позволяет установить до 9 модулей AnCom SW-3U. Конструктивное исполнение: модуль (130х170х35 мм) для размещения в стойке 3U.

Особенности модуля коммутации AnCom SW-3U:

• модуль состоит из четырех узлов, каждый из которых коммутирует 8 двухпроводных каналов;
• индикаторы "M0"..."M3" указывают на коммутацию канала, входящего в соответствующий узел;
• количество коммутируемых каналов: 32 двухпроводных или 16 четырехпроводных (данный вариант исполнения используется только при поставке коммутатора, состоящего из одного модуля);
• каждый из двухпроводных каналов коммутатора может быть подключен на следующие клеммы анализатора: универсальные клеммы генератора и измерителя для двухпроводного режима, эти клеммы также используются измерителем в четырехпроводном режиме, клеммы подключения генератора в четырехпроводном режиме, нулевой провод измерителя; нулевой провод генератора;
• сопротивление коммутации канала в эксплуатационном направлении - не более 1.0 Ом, а в измерительном - не более 2.0 Ом;
• переходное затухание между любыми двумя каналами при нагрузке на 600 Ом в полосе ТЧ - не менее 90 дБ;
• модуль обеспечивает два режима подключения для проведения измерений: с выводом измеряемого канала из эксплуатации; при этом коммутатор отключает от канала оконечное оборудование и подключает к нему генератор-измеритель; без вывода измеряемого канала из эксплуатации (эта схема применяется: если канал используется только для измерения и оконечное оборудование отсутствует, или в канале необходимо провести измерения без отключения оконечного оборудования);
• в нештатных ситуациях (например при пропадании питания) все каналы автоматически переводятся в эксплуатационное направление.
