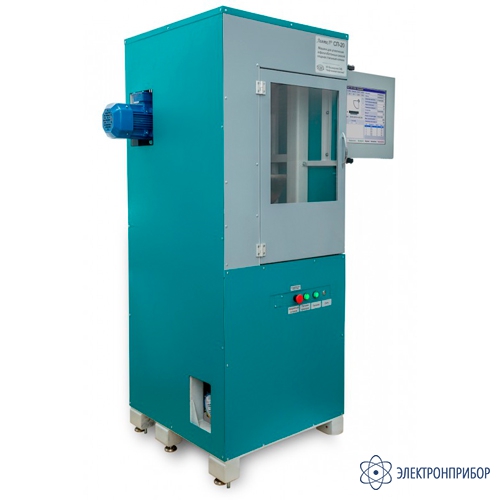

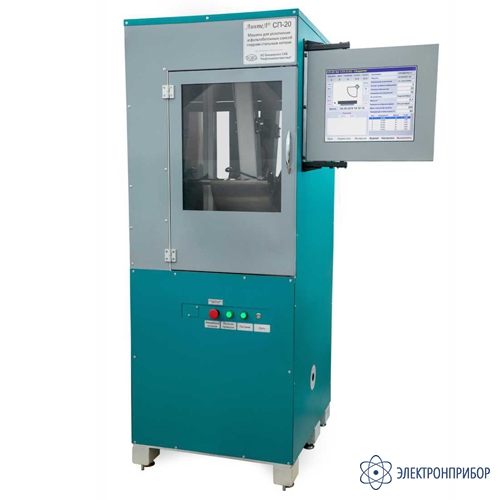

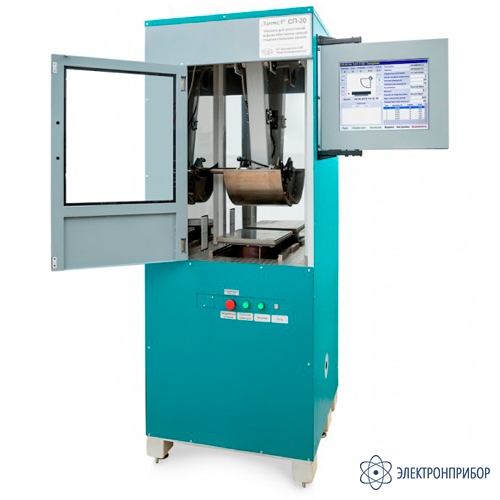

СП-20 — машина для уплотнения асфальтобетонных смесей гладким стальным катком

Код товара: 56053
  • Машина для уплотнения асфальтобетонных смесей гладким стальным катком СП-20 Машина для уплотнения асфальтобетонных смесей гладким стальным катком СП-20 Машина для уплотнения асфальтобетонных смесей гладким стальным катком СП-20 Машина для уплотнения асфальтобетонных смесей гладким стальным катком СП-20

    • Гарантия

      1 год

    Назначение машины для уплотнения асфальтобетонных смесей гладким стальным катком СП-20:

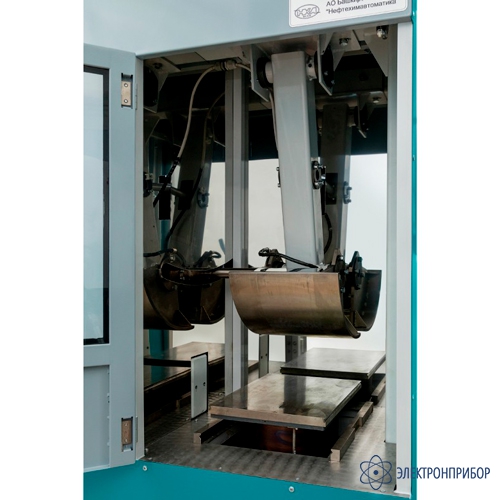

    Машина СП-20 предназначена для приготовления образцов-плит размером 320 х 260 мм, необходимых для проведения испытаний на определение стойкости к колееобразованию прокатыванием нагруженного колеса и получения испытательных образцов в лабораториях, занимающихся контролем качества асфальтобетонных покрытий. Машина автоматически выполняет заданное количество циклов движения секторного катка, измеряет толщину образца во время уплотнения, выполняет расчёт требуемых показателей и формирует отчёт об испытании.

    Реализованные стандарты:
    EN 12697;
    ПНСТ 185.

    Особенности машины для уплотнения асфальтобетонных смесей гладким стальным катком СП-20:

    • Уплотнение производится по программе испытаний, задающих ступень уплотнения образца;
    • Автоматическое определение касания поверхности образца смеси в форме для испытания, поддержание заданной нагрузки на поверхность смеси и уплотнение образца в соответствии с программой испытания. Уплотнение образца контролируется с помощью автоматического устройства для измерения толщины образца и тензодатчика;
    • Внедрение лабораторной информационной системы ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности;
    • Сохранение и редактирование параметров испытания сокращает время для подготовки испытания и облегчает повседневную эксплуатацию аппарата;
    • Ведение журнала результатов обеспечивает хранение до 1000 результатов уплотнения и графиков нагружения в энергонезависимой памяти;
    • Цветной сенсорный дисплей обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях нагрузки и измеренных значений во время испытания, а также график уплотнения;
    • Автоматическое завершение испытания с фиксацией результата в случае выполнения программы испытания;
    • Возможность просмотра результата уплотнения, графика уплотнения, печати отчета на USB принтер или внешний накопитель;
    • Простая система выгрузки образца смеси без разбора формы;
    • Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания;
    • Система полной самодиагностики с индикацией причин неисправностей на дисплее.

  • Технические характеристики машины для уплотнения асфальтобетонных смесей гладким стальным катком СП-20:

    Параметр Значение
    Технические характеристики
    Внутренние размеры ячейки
    длина;
    ширина;
    высота
    От 319,8 до 320,2 мм;
    от 259,5 до 260,5 мм;
    от 89 до 93 мм
    Максимальная скорость подъема стола 96 мм/мин
    Максимальный ход стола 105±5 мм
    Количество прокатов в минуту 40±5
    Допустимая толщина образцов От 30 до 80 мм
    Точностные характеристики
    Точность измерения толщины, до 50 мм ±2,5 мм
    Точность измерения толщины, от 50 мм 5 %
    Точность измерения усилия от создаваемой нагрузки 5 %
    Точность измерения температуры ±5 °С
    Эксплуатационные характеристики
    Потребляемая мощность, в рабочем режиме Не более 3500 Вт
    Потребляемая мощность, в режиме ожидания Не более 50 Вт
    Температура окружающего воздуха От 10 до 35 °C
    Относительная влажность воздуха при температуре +25°С Не более 80%
    Давление От 90,6 до 106,6 кПа
    Напряжение сети питания От 187 до 242 В
    Частота сети питания От 49 до 51 Гц
    Вероятность безотказной работы за 1000 ч Не менее 0,96
    Среднее время восстановления 4 ч
    Срок службы 6 лет, не более 15000 часов
    Габаритные размеры 1050 х 1705 х 780 мм
    Масса 590 кг
    Безопасность
    Электробезопасность Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000
    Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности
    Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей

  • Комплект поставки СП-20

    № Наименование Количество
    1 Машина для уплотнения асфальтобетонных смесей гладким стальным катком СП-20 1
    2 Форма для образца 1
    3 Короб 1
    4 Подкладка (20 мм) 2
    5 Подкладка (10 мм) 1
    6 Стержень фиксирующий 2
    7 Калибровочная пластина (30 мм) 1
    8 Ручка поворотная 1
    9 Балка для калибровки усилия 1
    10 Паста теплопроводная Алсил 1
    11 Руководство по эксплуатации 1
    12 Паспорт 1
    13 Программа и методика аттестации 1

    Дополнительная комплектация СП-20:

    (Поставляется за отдельную плату)

    № Наименование
    1 Устройство подготовки проб асфальтобетона ЛинтеЛ УППА-10
    2 Машина для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса ЛинтеЛ КНК-20
    3 Система сбора данных ЛинтеЛ Линк
    4 Лабораторная информационная система ЛинтеЛ ЛИС
