ШС-2 В, ШС-2-В, ШС2В, ШС 2 В, ШС-2 B, ШС 2 B, ШС2 B, ШС2B

ШС-2 (водяной) — шкаф сушильный на жидком теплоносителе

Код товара: 75591
  • Назначение шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    Шкаф сушильный ШС-2 (водяной) предназначен для просушивания одежды, обуви и аксессуаров посредством использования тепла, снимаемого с теплообменника, работающего на жидком теплоносителе. Широкое распространение водяных систем отопления зданий способствует удобству применения сушильного оборудования, работающего на жидкостных теплообменниках. Другим очевидным преимуществом водяных сушилок является возможность их использования в местах с ограниченными электрическими мощностями. В режиме естественной конвекции сушильный шкаф на воде может работать вообще не потребляя электроэнергии, а, следовательно, полностью бесшумный. В режимах же принудительной вентиляции электрическая мощность расходуется только на вращение электродвигателя вентилятора, что в разы меньше потребляемой энергии аналогичных электрических сушильных шкафов.

    Варианты исполнения шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    Компактная модель шкафа сушильного ШС-2 В предназначена для просушивания 2-4 комплектов одежды, обуви и аксессуаров. Комплектация: стационарная полка для аксессуаров - 1 штука, штанга для одежды - 1 штука, съемная подставка под обувь - 1 штука, кронштейны для аксессуаров - 8 штук (на двери), кронштейны для полотенец - 2 штуки (на двери).

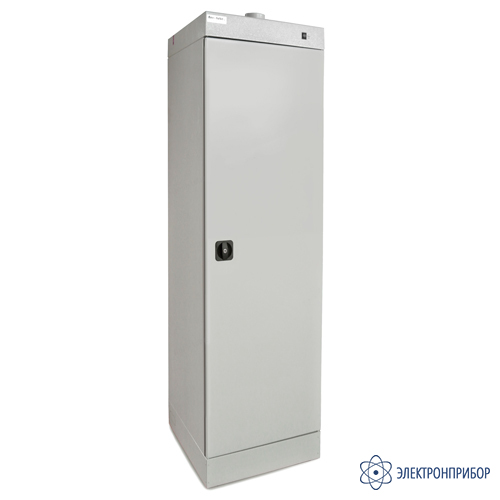

    Компактная модель шкафа сушильного ШС-2 А В предназначена для просушивания одежды, обуви, белья и прочих аксессуаров одежды на полках. Комплектация: откидная полка - 3 штуки.

    Компактная модель шкафа сушильного ШС-2 Ш В оснащена второй штангой для развешивания одежды на вешалках и предназначена для просушивания одежды, обуви, белья и прочих аксессуаров одежды. Комплектация: штанга для одежды - 2 штуки, стационарная полка для аксессуаров - 1 штука, подставка под обувь - 1 штука, кронштейны для аксессуаров - 8 штук (на двери), кронштейны для полотенец - 2 штуки (на двери).

    Компактная модель шкафа сушильного ШС-2-8 В предназначена для просушивания 8 пар обуви, перчаток и других аксессуаров одежды. Комплектация: кронштейны для обуви - 16 штук.

    Компактная модель шкафа сушильного ШС-2-38 В предназначена для просушивания 40 перчаток или прочих аксессуаров. Комплектация: кронштейны для аксессуаров - 80 штук.

    Преимущества шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    • минимальное потребление электроэнергии;
    • источник тепла – вода или этиленгликоль;
    • подключается к системе отопления;
    • 2 скорости обдува;
    • бесшумный, в режиме естественной конвекции.

    Принцип работы шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    Поток теплого воздуха, создаваемый в сушильном шкафу от водяного теплообменника, циркулирует внутри объема сушильного шкафа, тем самым обеспечивает эффективный процесс просушивания одежды и обуви за минимальное время и с минимальными энергозатратами. Сушильный шкаф не сжигает кислород, безвреден для здоровья и рекомендован к использованию во внутренних бытовых помещениях различного назначения:

    • в детских учреждениях;
    • на производственных предприятиях;
    • в спортивных учреждениях и на горнолыжных курортах;
    • в пожарных частях;
    • рыболовецких, морских и речных судах;
    • строительных городках;
    • туристических базах отдыха.

    Состав и материалы шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    Модель шкафа ШС-2 В отличается повышенной жесткостью конструкции, а также лучшей износостойкостью подвижных элементов. Эти свойства достигнуты за счет особой схемы расположения рёбер жесткости, а также применения более качественных материалов. Материал изделия: сталь 0,8-1,0 мм с порошковой покраской. Цвет изделия: RAL 7035 шагрень.

    Конструкция шкафа представляет собой металлический каркас с расположенными внутри теплообменным агрегатом и вентилятором обдува.

    Изделие производится в Санкт-Петербурге. При изготовлении используются только качественные материалы отечественных и зарубежных поставщиков.

    Монтаж и эксплуатация шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    Сушильный шкаф состоит из корпуса с расположенным в нем теплообменником, электровентилятором и регулятором скорости с двумя ступенями интенсивности обдува.

    Шкаф имеет три режима работы:

    • РЕЖИМ ПРОДУВКИ – сушка за счёт нагнетания воздуха электровентилятором с последовательным переключением двух скоростей, теплоноситель в теплообменник не подается;
    • РЕЖИМ НАГРЕВАНИЯ - сушка за счет естественной конвекции воздуха, электровентилятор отключен, а теплоноситель в теплообменник подается;
    • ПОЛНЫЙ РЕЖИМ – режим продувки и нагревания, теплоноситель в теплообменник подается, нагнетание воздуха электровентилятором с последовательным переключением двух скоростей.

    Шкаф ШС-2 В подключается к имеющейся системе отопления параметры теплоносителя при этом не должны превышать 90°С - 115°С при давлении 1,0 Мпа. Для подвода прямой и обратной воды в корпусе шкафа предусмотрены 4 технологических отверстия, с разных сторон, для возможности выбора более удобного способа подключения. Теплообменник подключается посредством гибкой подводки с резьбовым соединением (внутренняя резьба ½). Квалификация специалиста, осуществляющего монтаж, должна быть подтверждена допуском к работе с гидравлическими системами водяного отопления и горячего водоснабжения. Теплообменник может быть подключен по обычной схеме подключения отопительного прибора (радиатора или конвектора), используемой в данном конкретном здании.

    Вытяжка влажного воздуха при использовании сушильного шкафа может производиться двумя способами:

    • подсоединение вытяжного канала диаметром 100 мм, расположенном на верхней крышке шкафа, при помощи гофротрубы (в комплект поставки не входит) к вытяжной вентиляции помещения;
    • без подсоединения вытяжного канала к вытяжной вентиляции помещения. В этом случае будет наблюдаться повышенная влажность в комнате и необходимо дополнительное проветривание.

    Для обеспечения работы принудительной вентиляции шкаф следует подключить к однофазной электросети 220В посредством кабеля с вилкой.

    Управление шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    Шкаф оснащен двухступенчатым регулятором скорости вращения вентилятора. Выбор скорости работы вентилятором осуществляется при помощи кнопки на верхней лицевой панели шкафа.

    После выключения электродвигателя шкафа, осушаемые предметы рекомендуется оставлять внутри для полного высыхания в процессе естественной конвекции, создаваемой теплообменником.

  • Технические характеристики шкафа сушильного на жидком теплоносителе ШС-2 (водяной):

    Параметр Значение
    Номинальное напряжение ~ 220 В 50 Гц
    Тип нагревательного элемента водяной теплообменник
    Номинальная потребляемая мощность 0,04 кВт
    Параметры теплоносителя не должны превышать 90°С - 115°С при давлении 1,0 МПа
    Количество водяных теплообменников 1 штука
    Количество секций 1 штука
    Присоединительные размеры теплообменника внутренняя резьба G1/2
    Материал сталь с порошковой покраской, RAL 7035 шагрень
    Габаритные размеры (ДхШхВ), не более 600х620х2050 мм
    Масса, не более 60 кг
    Габаритные размеры в упаковке (ДхШхВ), не более 800х800х2250 мм
    Масса в упаковке, не более 100 кг
  • Комплект поставки ШС-2 (водяной)

    Наименование ШС-2 В ШС-2 Ш В ШС-2 А В ШС-2-8 В ШС-2-38 В
    1 Шкаф сушильный на жидком теплоносителе ШС-2 (водяной) в выбранном исполнении 1 1 1 1 1
    2 Стационарная полка для аксессуаров 1 1 - - -
    3 Штанга для одежды 1 2 - - -
    4 Подставка под обувь 1 1 - - -
    5 Кронштейн для аксессуаров 8 8 - - 80
    6 Кронштейн для полотенец 2 2 - - -
    7 Кронштейны для обуви - - - 16 -
    8 Откидная полка - - 3 - -

    Примечание: в целях безопасной транспортировки практикуется дополнительная упаковка в виде деревянной обрешетки.

    Дополнительные опции ШС-2

    (поставляются за отдельную плату)

    Наименование
    1 Покраска в любой цвет по каталогу RAL
    2 Изготовление с нестандартными габаритными параметрами и внутренним наполнением
    3 Изготовление шкафа без подключения к электричеству
    4 Изготовление в сборно-разборном виде (маркировка «ср»)
