ШС-4-15 В — сушильный шкаф на жидком теплоносителе

Код товара: 59792

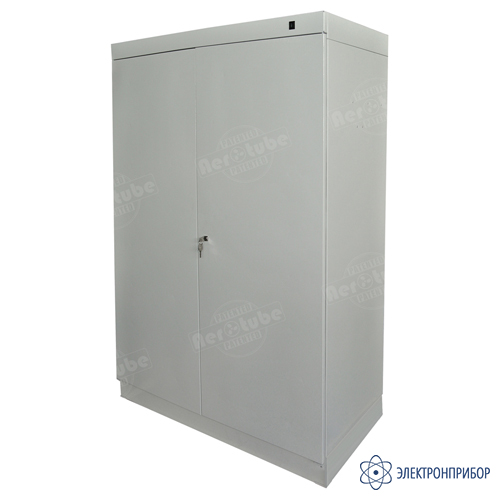

  • Сушильный шкаф на жидком теплоносителе ШС-4-15 В Сушильный шкаф на жидком теплоносителе ШС-4-15 В
    Является модификацией ШС-4 (водяной)

    • Гарантия

      1 год

    Сертификаты

    Назначение сушильного шкафа на жидком теплоносителе ШС-4-15 В:

    Шкаф сушильный ШС-4-15 В предназначен для просушивания обуви посредством использования тепла, снимаемого с теплообменника, работающего на жидком теплоносителе. Широкое распространение водяных систем отопления зданий способствует удобству применения сушильного оборудования, работающего на жидкостных теплообменниках. Другим очевидным преимуществом водяных сушилок является возможность их использования в местах с ограниченными электрическими мощностями. В режиме естественной конвекции сушильный шкаф на воде может работать вообще не потребляя электроэнергии, а, следовательно, полностью бесшумный. В режимах же принудительной вентиляции электрическая мощность расходуется только на вращение электродвигателя вентилятора, что в разы меньше потребляемой энергии аналогичных электрических сушильных шкафов.

    Поток теплого воздуха, создаваемый в сушильном шкафу от водяного теплообменника, циркулирует внутри объема сушильного шкафа, тем самым обеспечивает эффективный процесс просушивания одежды и обуви за минимальное время и с минимальными энергозатратами. Сушильный шкаф не сжигает кислород, безвреден для здоровья и рекомендован к использованию во внутренних бытовых помещениях различного назначения:

    • в детских учреждениях;
    • на производственных предприятиях;
    • в спортивных учреждениях и на горнолыжных курортах;
    • в пожарных частях;
    • рыболовецких, морских и речных судах;
    • строительных городках;
    • туристических базах отдыха.

    Особенности сушильного шкафа на жидком теплоносителе ШС-4-15 В:

    • Минимальное потребление электроэнергии;
    • Источник тепла – вода или этиленгликоль;
    • Подключается к системе отопления;
    • 2 скорости обдува;
    • Бесшумный, в режиме естественной конвекции.

    Описание сушильного шкафа на жидком теплоносителе ШС-4-15 В:

    Модель шкафа ШС-4-15 В отличается повышенной жесткостью конструкции, а также лучшей износостойкостью подвижных элементов. Эти свойства достигнуты за счет особой схемы расположения рёбер жесткости, а также применения более качественных материалов. Материал изделия: сталь 0,8 - 1,0 мм с порошковой покраской. Цвет изделия: RAL 7035 шагрень.

    Конструкция шкафа представляет собой металлический каркас с расположенными внутри теплообменным агрегатом, вентилятором обдува, воздухоподводящими патрубками.

    При изготовлении используются только качественные материалы отечественных и зарубежных поставщиков.

    В целях безопасной транспортировки практикуется дополнительная упаковка в виде деревянной обрешетки.

    Эксплуатация сушильного шкафа на жидком теплоносителе ШС-4-15 В:

    Сушильный шкаф состоит из корпуса с расположенным в нем теплообменником, электровентилятором и регулятором скорости с двумя степенями интенсивности обдува.

    Шкаф имеет три режима работы:

    • Режим продувки - сушка за счет нагнетания воздуха электровентилятором с последовательным переключением двух скоростей, теплоноситель теплообменник не подается;
    • Режим нагревания - сушка за счет естественной конвекции воздуха, электровентилятор отключен, а теплоноситель в теплообменник подается;
    • Полный режим - режим продувки и нагревния, теплоноситель в теплообменник подается, нагнетание воздуха электровентилятором с последовательным переключением двух скоростей.

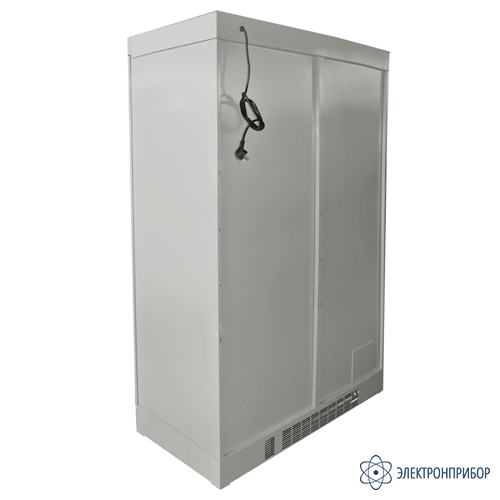

    Шкаф ШС-4-15 В подключается к имеющейся системе отопления (!) параметры теплоносителя при этом не должны превышать 90°С–115° С при давлении 1,6 Мпа. Для подвода прямой и обратной воды в корпусе шкафа предусмотрены технологические отверстия (см. фото).

    Теплообменник подключается посредством гибкой подводки с резьбовым соединением (внутренняя резьба ½`). С целью предотвращения попадания инородных предметов, а также влажности из воздуха медные трубки теплообменника с завода закупорены пластиковыми заглушками, которые следует снять перед подключением (см.фото).

    Квалификация специалиста, осуществляющего монтаж, должна быть подтверждена допуском к работе с гидравлическими системами водяного отопления и горячего водоснабжения.

    Теплообменник может быть подключен по обычной схеме подключения отопительного прибора (радиатора или конвектора), используемой в данном конкретном здании.

    Ниже представлена рекомендуемая гидравлическая схема подключения теплообменника с возможностью удаленного управления, подключения к центральной системе автоматизации и диспетчеризации механических систем здания:

    1 - теплообменник
    2 - гибкий шланг
    3 - запорный кран
    4 - автоматический воздухоотводчик
    5 - соленоидный клапан с сервоприводом
    6 - балансировочный клапан
    7 - сливной кран
    8 - фильтр

    Вытяжка влажного воздуха при использовании сушильного шкафа может производиться двумя способами:

    • Подсоединение к вытяжному каналу при помощи гофротрубы (в комплект поставки не входит). В данном случае шкаф может быть подключен к системе вытяжной вентиляции, диаметр патрубка 100 мм, расположение верхнее;
    • Без подсоединения к вытяжному каналу, при помощи вытяжной вентиляции комнаты.

    Для обеспечения работы принудительной вентиляции шкаф следует подключить к однофазной электросети 220 В посредством кабеля с вилкой.

    Управление сушильного шкафа на жидком теплоносителе ШС-4-15 В:

    Шкаф оснащен двухступенчатым регулятором скорости вращения вентилятора. Выбор скорости работы вентилятора осуществляется при помощи кнопки на верхней лицевой панели шкафа.

    После выключения электродвигателя шкафа осушаемые предметы рекомендуется оставлять внутри для полного высыхания в процессе естественной конвекции, создаваемой теплообменником.

  • Технические характеристики сушильного шкафа на жидком теплоносителе ШС-4-15 В:

    Параметр Значение
    Номинальное напряжение, В ~ 220В 50 Гц
    Тип нагревательного элемента Водяной теплообменник
    Номинальная потребляемая мощность, кВт 0,04
    Параметры теплоносителя не должны превышать 90-115° С при давлении 1,0 МПа
    Количество водяных теплообменников, шт. 1
    Количество секций, шт. 1
    Присоединительные размеры теплообменника Внутренняя резьба G1/2
    Материал Сталь с порошковой покраской, RAL 7035 шагрень
    Габаритные размеры, ШхГхВ, мм 1200х620х2050
    Масса, не более, кг 140
    Габаритные размеры в упаковке, ДхШхВ, не более, мм 1300х800х2250
    Масса в упаковке, кг 230

  • Комплект поставки ШС-4-15 В

    № Наименование Количество
    1 Сушильный шкаф на жидком теплоносителе ШС-4-15 В 1
    2 Кронштейны для обуви 32

    В целях безопасной транспортировки практикуется дополнительная упаковка в виде деревянной обрешетки.

    Дополнительные опции ШС-4-15 В:

    (поставляются за отдельную плату)

    № Наименование
    1 Форсированный режим сушки
    2 Покраска в любой цвет по каталогу RAL
    3 Изготовление с нестандартными габаритными параметрами и внутренним наполнением
    4 Изготовление шкафа без подключения к электричеству

  • Дополнительная комплектация ШС-4-15 В
