RFA, RF A

Устройства для откачивания и заполнения элегазом

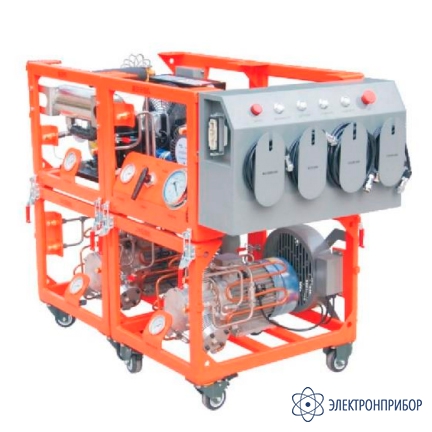

RF-A — мини-устройство для работы с элегазом

Код товара: 68810

  • Назначение мини-устройства для работы с элегазом RF-A:

    Подходит для газонаполненных шкафов выключателей среднего и низкого напряжения (10 ~ 40,5кВ); рекуперации хвостовых газов в лабораториях, высокоскоростных железнодорожных систем, распределительных щитов станции метро и др.

    Применяемые стандарты мини-устройства для работы с элегазом RF-A:

    • DL/T 662 Спецификация для устройства для заправки и рекуперации газа SF6;
    • IEC 62271-4 Устройства контрольные распределительные высоковольтные. Часть 4. Процедуры обращения с гексафторидом серы (SF6) и его смесями.

    Особенности мини-устройства для работы с элегазом RF-A:

    • Устройство представляет собой комбинированную конструкцию, каждый модуль может использоваться независимо или в комбинации;
    • Рекуперация газа SF6;
    • Заправка газа SF6 в распределительное устройство или сосуд под давлением;
    • Функция рекуперации при отрицательном давлении, улучшение эффективности рекуперации;
    • Дополнительные различные методы охлаждения с учетом температуры окружающей среды в разных частях мира обеспечивают быструю и эффективную рекуперацию.

  • Технические характеристики мини-устройства для работы с элегазом RF-A:

    Параметр Значение
    Безмасляный компрессор Скорость рекуперации: 4 м3/ч, конечное давление: 50 бар
    Вакуумный компрессор Скорость откачки: 7,2 м3/ч, конечный вакуум ≤0,1 мбар
    Фильтр Фильтрация влаги, продуктов разложения и пыли
    Механическое охлаждение Охлаждение высокотемпературного газа
    Рекуперационный шланг DN 13*10 м, на одном конце используется самоуплотняющееся соединение DN20, на другом конце используется шаровой кран и соединение для газового баллона
    Заправочный шланг DN13*3 м, на одном конце используется самоуплотняющееся соединение DN20, на другом конце используется шаровой кран и соединение для газового баллона
    Электропитание Трехфазный пятижильный провод, 380В перем. тока, 50 Гц / 60 Гц; 220В перем. тока, 60 Гц, может быть настроен в соответствии с требованиями пользователя
    Размер и масса определяются конфигурацией

  • Комплект поставки RF-A

    № Наименование Количество
    1 Мини-устройство для работы с элегазом RF-A 1
