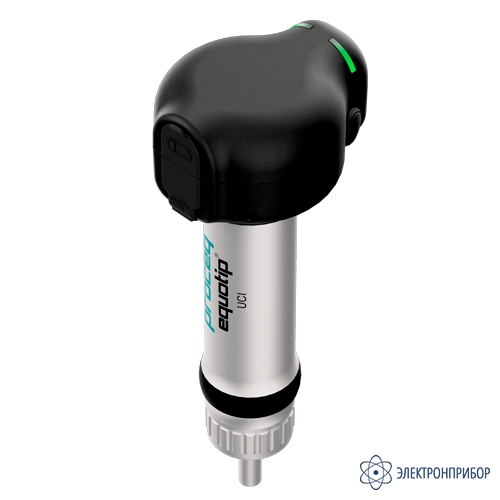

Equotip Live UCI — твердомер портативный комбинированный

Код товара: 63966
  • 79427-20
    Твердомер портативный комбинированный Equotip Live UCI Твердомер портативный комбинированный Equotip Live UCI Твердомер портативный комбинированный Equotip Live UCI
    Является модификацией Equotip Live

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      79427-20 до 03.11.2025

    • Производитель

      Proceq

    Назначение твердомера портативного комбинированного Equotip Live UCI:

    Твердомер Equotip Live UCI предназначен для определения твёрдости методом ультразвукового контактного импеданса (UCI).

    Метод UCI (метод ультразвукового контактного импеданса) использует ту же алмазную пирамиду, что и традиционный твердомер по Виккерсу. Однако, в отличие от измерения по Виккерсу, визуальной оценки отпечатка не требуется, что позволяет производить измерения быстро и мобильно. Метод ультразвукового контактного импеданса построен на контроле колебаний стержня, на котором закреплен индентор. Когда алмаз внедряется в объект, частота колебаний стержня изменяется в соответствии с площадью контакта между алмазным индентором и объектом контроля. Прибор фиксирует изменение частоты, преобразовывает ее в показатель твердости, который оперативно отображается на экране.

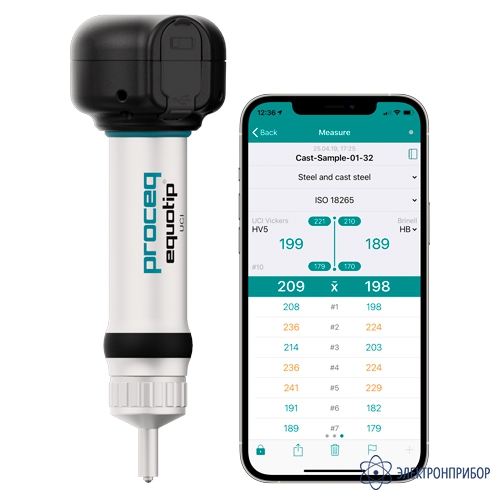

    Роль электронного устройства выполняет смартфон или планшет, работающий на платформе iOS. Передача данные происходит по Wi-Fi или Bluetooth. Отсутствует необходимость передавать данные посредством USB-накопителей или вручную отправлять отчеты по электронной почте.

    Приложение Equotip для iOS имеет понятный пользовательский интерфейс и журнал для отслеживания всех полученных данных, а облачный сервис Proceq позволяет мгновенно - всего в несколько щелчков клавиши мыши - предоставлять вашим коллегам доступ к полученным вами результатам в формате pdf и csv.

    Особенности твердомера портативного комбинированного Equotip Live UCI:

    • Соответствует высоким стандартам качества Proceq;
    • Ультрапортативный беспроводной прибор, подходит для использования в ограниченном пространстве;
    • Несколько пользователей могут совместно пользоваться одним твердомером;
    • Можно использовать несколько твердомеров с одним и тем же приложением.

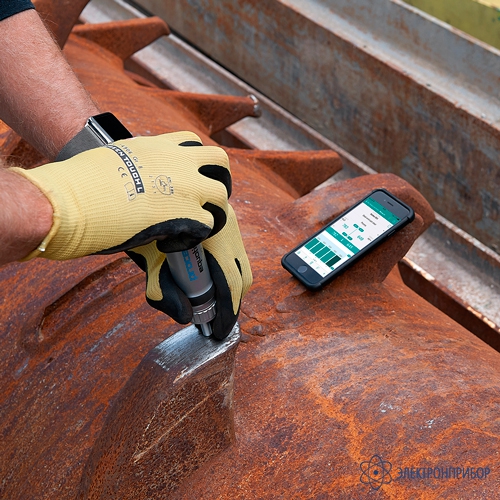

    Области применения твердомера портативного комбинированного Equotip Live UCI:

    • Стандарт для крупных объектов;
    • Круглые объекты;
    • Легкие объекты;
    • Очень твердые объекты;
    • Полированные объекты;
    • Термически обработанные поверхности.

    Дополнительные принадлежности твердомера портативного комбинированного Equotip Live UCI:

    Опорное кольцо позволяет проводить тестирование образцов с различной геометрией.

    Меры твердости Equotip поставляются в 3 диапазонах значений твердости, давая пользователям возможность сравнить показания своих приборов с подлинным значением твердости HV, указанным на мере твердости.

    *Все дополнительные принадлежности, не входящие в комплект поставки, поставляются под заказ за дополнительную оплату.

  • Технические характеристики твердомера портативного комбинированного Equotip Live UCI:

    Датчик Шкала измерения твёрдости Диапазоны измерений твердости Пределы допускаемой абсолютной погрешности твердомера, числа твердости
    Equotip Live Leeb D Роквелла С от 20 до 70 HRC ±2
    Роквелла В от 38 до 100 HRB ±4
    Бринелля НВ (HBW) от 81 до 450 НВ (HBW)
    от 451 до 650 HBW    		 ±12
    Виккерса HV от 80 до 960 HV ±15
    Шора D от 30 до 100 HSD ±3
    Equotip Live UCI HV1-HV10 (режим HV1) Роквелла С от 20 до 70 HRC ±13
    Роквелла B от 45 до 100 HRB ±3
    Роквелла А от 70 до 93 HRА ±7
    Супер-Роквелла HR15N от 70 до 94 HR15N ±7
    Супер-Роквелла HR15Т от 62 до 93 HR15Т ±3
    Бринелля НВ (HBW) от 100 до 250 НВ (HBW) ±37
    Бринелля НВ (HBW) от 251 до 450 НВ (HBW) ±82
    Виккерса HV от 80 до 250 HV ±15
    Виккерса HV от 251 до 575 HV ±90
    Equotip Live UCI HV1-HV10 (режим HV5) Роквелла С от 20 до 70 HRC ±3
    Роквелла B от 45 до 100 HRB ±5
    Роквелла А от 70 до 93 HRА ±3
    Супер-Роквелла HR15N от 70 до 94 HR15N ±3
    Супер-Роквелла HR15Т от 62 до 93 HR15Т ±3
    Бринелля НВ (HBW) от 100 до 450 НВ (HBW) ±32
    Виккерса HV от 80 до 960 HV ±25
    Equotip Live UCI HV1-HV10 (режим HV10) Роквелла С от 20 до 70 HRC ±3
    Роквелла B от 45 до 100 HRB ±3
    Роквелла А от 70 до 93 HRА ±3
    Супер-Роквелла HR15N от 70 до 94 HR15N ±3
    Супер-Роквелла HR15Т от 62 до 93 HR15Т ±3
    Бринелля НВ (HBW) от 100 до 450 НВ (HBW) ±32
    Бринелля НВ (HBW) от 451 до 650 HBW ±42
    Виккерса HV от 80 до 575 HV ±16
    Основные технические характеристики
    Параметр Значение
    Equotip Live Leeb D Equotip Live UCI
    Встроенная шкала HL HV (UCI-метод)
    Диапазон измерений 150-950 HL 20 – 2000 HV
    Время измерения менее 1 с
    Погрешность измерений ± 4 HL (0,5% при 800 HL) +/- 2 % (150–950 HV)
    Доступные шкалы HB, HV, HRA, HRB, HRC, HS, MPA HB, HV, HLD, HRA, HRB, HRC, HR15N, HR15T, МРА
    Датчики Leeb D Универсальный датчик с регулируемой нагрузкой в диапазоне от HV1 до HV10
    Средняя шероховатость Ra 2 мкм 12.5 мкм
    Минимальный вес объекта контроля 0.05 кг 0.3 кг
    Минимальная толщина объекта контроля 3 мм 5 мм
    Параметры электропитания:
    - внешнее напряжение через адаптер от сети переменного тока (100-240)
    - внутреннее напряжение от типовой батареи
    5 В
    1,5 В (тип батареи ААА)
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, не более
    от -10 до +50 °С
    90 %
    Габаритные размеры датчика (ДхШхВ), не более 146х46х17,5 мм 155х40х40 мм
    Масса датчика, не более 86 г (без батареи) 136 г (без батареи)

  • Комплект поставки Equotip Live UCI

    № Наименование Количество
    1 Твердомер портативный комбинированный Equotip Live 1
    3 Ультразвуковой датчик Equotip Live UCI HV1-HV10 1
    4 Руководство по эксплуатации 1
    5 Программное обеспечение 1
    6 Свидетельство о поверке 1

    Дополнительная комплектация Equotip Live UCI

    (Поставляется за отдельную плату)

    № Наименование
    1 Электронный блок (смартфон)
    2 Годовая подписка Equotip Live
    3 Специальное опорное кольцо Equotip UCI
    4 Зарядное устройство с USB-разъемом
    5 Мера твердости Equotip UCI ~300HV, ISO 6507-3 HV5
    6 Мера твердости Equotip UCI ~550HV, ISO 6507-3 HV5
    7 Мера твердости Equotip UCI ~850HV, ISO 6507-3 HV5
