ПБ-1 Восток — твердомер Польди

Код товара: 82020
  • Твердомер польди ПБ-1 Восток Твердомер польди ПБ-1 Восток Твердомер польди ПБ-1 Восток

    • Гарантия

      1 год

    Назначение твердомера Польди ПБ-1 Восток:

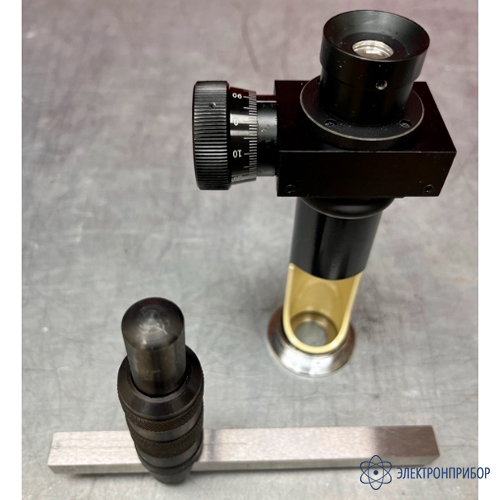

    Твердомер Польди ПБ-1 Восток – прибор для определения твердости металлов по шкале Бринелля методом двойного ударного отпечатка, возникающем при ударе молотка по бойку твердомера. От полученной динамической нагрузки стальной шарик диаметром 10 мм вдавливается одновременно в испытуемую деталь и контрольный брусок, образуя отпечатки на обоих изделиях. Диаметр отпечатков определяется входящим в комплект измерительным микроскопом х20, а соответствующее диаметру значение твёрдости по Бринеллю подбирается по таблицам ГОСТ 18661–73 – «Сталь. Измерение твердости методом ударного отпечатка». Твердомер Польди также упоминается в РД 153-34.1-003-01, СО 153-34.17.440-2003, ВРД 39-1.11-014-2000, МДС 13-20.2004.

    Переносной твердомер Польди ПБ-1 особенно применим при контроле твердости отливок, станков, котлов и других массивных неразборных деталей, требующих оперативного анализа в условиях производства. Благодаря большому диаметру шарика, твердомер Польди имеет меньшую погрешность при испытании металлов с высокой шероховатостью по сравнению со статическими и динамическими приборами, работающими по методу Либа. Недостатком метода является сильная зависимость от разницы значений твердости и модуля упругости у контрольного бруска и объекта контроля. Погрешность метода, в среднем составляет от 5 до 20%.

    При испытаниях с применением твердомера Польди ПБ-1 минимальная толщина испытуемого образца должна быть больше диаметра отпечатка в 1,2 раза. Минимальная толщина образца должна быть не менее х10 глубины отпечатка. Расстояние между центром отпечатка и краем образца или краем соседнего отпечатка должно быть не менее 2,5 диаметра отпечатка. Температура применения твердомера от -10 до +50°C. В комплект поставки входит 2 эталонных меры твердости, каждая из которых рассчитана примерно на 40 измерений. Ресурс ударного индентора — около 500 измерений.

  • Технические характеристики твердомера Польди ПБ-1 Восток:

    Параметр Значение
    Диаметр шарикового индентора 10 мм
    Ресурс шарикового индентора (количество измерений) 500
    Шероховатость контролируемой поверхности Ra, не более 8 мкм
    Минимально допустимый диаметр подготовленной поверхности для проведения измерений 20 мм
    Кратность отсчётного микроскопа 20х
    Контрольный брусок с двумя рабочими поверхностями 197±17 HBS
    Количество измерений на контрольном бруске, раз, не более 30…40
    Габаритные размеры контрольного бруска 150х12,5х12,5
    Средняя масса контрольного бруска 170-180 г
    Габаритные размеры твердомера Польди ПБ-1: диаметр / высота 25 – 112 мм
    Высота с установленным контрольным блоком 116,5 мм
    Масса прибора с контрольным бруском ~500 г
    Полный средний срок службы, не менее 5 лет

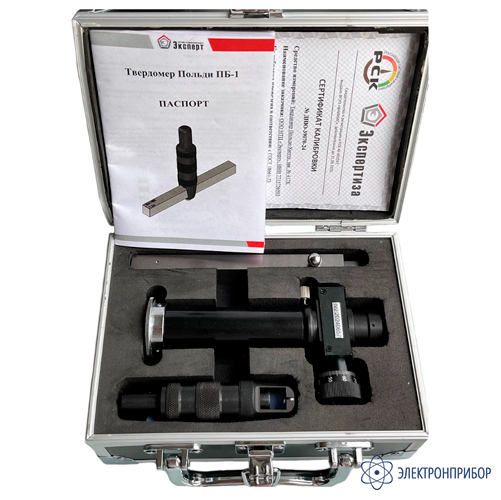

  • Комплект поставки ПБ-1 Восток

    № Наименование Количество
    1 Твердомер Польди ПБ-1 1
    2 Контрольный брусок 2
    3 Отсчётный микроскоп х20 1
    4 Паспорт на русском языке с переводными таблицами 1
    5 Сертификат калибровки меры твердости 1
    6 Сертификат калибровки микроскопа 1
    7 Упаковочный кейс 1
