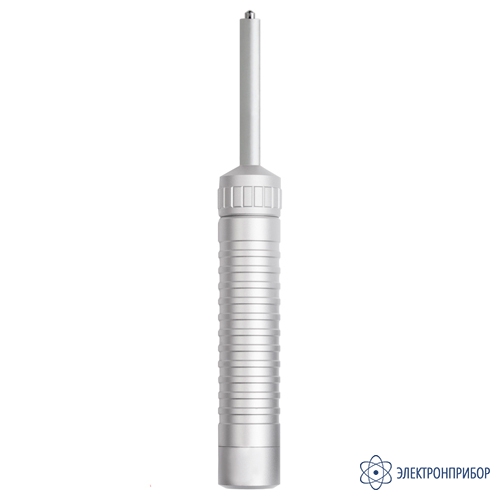

Датчик тип AL — к твердомерам серии ТКМ-459
Код товара: 60039-
Внимание! При покупке датчиков необходима совместная настройка с прибором (если прибор приобретен ранее, требуется отправка прибора на завод, настройка бесплатная).Назначение датчика тип AL к твердомерам серии ТКМ-459:

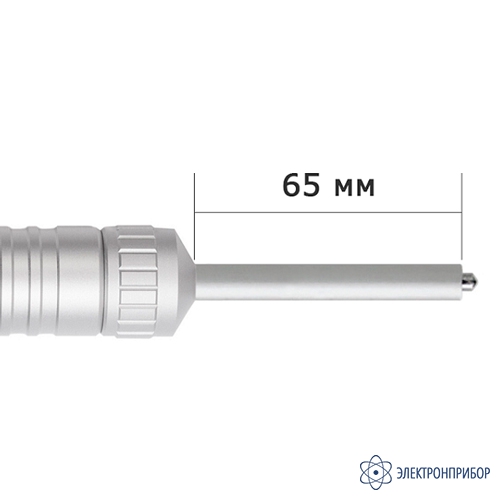

Датчик тип AL - это уникальная разработка, не имеющая аналогов в мире. Наконечник длиной 65 мм позволяет выполнить измерения твердости в самых труднодоступных местах: в отверстиях малого диаметра глубиной до 65 мм, между зубцами шестерен, а также в пазах и выемках. Нагрузка составляет 50Н (5 кг). Датчик входит в штатный комплект поставки ультразвукового твердомера ТКМ-459C (комплект Максимум+).
Датчик тип AL применяется для контроля твердости:
- углеродистых и конструкционных сталей;
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ);
- жаропрочных, коррозионно-стойких, нержавеющих и других сталей;
- гальванических покрытий (хром, медь, никель, цинк, олово), наплавок;
- изделий сложной конфигурации (зубьев шестерен, валов);
- тонкостенных и малогабаритных изделий;
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Датчик предназначен для измерения твердости в труднодоступных местах: в отверстиях малого диаметра, пазах, между зубцами шестерен и прочих местах.
Параметры изделия Подготовка изделия для замеров твердости Масса более 1 кг, толщина от 3 мм Дополнительная подготовка не требуется. Масса менее 1 кг Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой). Толщина менее 3 мм Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой). Шероховатость поверхности 1,6 Ra Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений. ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа AL, уточните дату производства прибора.
Применение датчика без защитной насадки:
Функционально датчик состоит из корпуса и защитной насадки. Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров. При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.
Тип датчика Диаметр отверстия/паза от, мм Глубина отверстия/паза до, мм с носиком (обычный вид) без носика с носиком (обычный вид) без носика AL 10 5 60 65 Преимущества датчика тип AL к твердомерам серии ТКМ-459:
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности;
- Пространственное положение датчика не влияет на результат измерения;
- Сверхмалая площадь зоны контроля - от 1 мм;
- Контроль в пазах и глухих отверстиях диаметром от 10 мм/от 5 мм со снятым носиком;
- Контроль в пазах и отверстиях глубиной до 60 мм/до 65 мм со снятым носиком;
- Практически незаметный отпечаток на «зеркальных» поверхностях;
- Малая чувствительность к кривизне поверхности, толщине и массе изделия;
- Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.
-
-
Технические характеристики датчика тип AL к твердомерам серии ТКМ-459:
Датчик Нагрузка *Масса/толщина/шероховатость изделия Длина/диаметр Масса Применение Датчик тип A 50H (5 кг) 1 кг/3 мм/Ra 1,6 148/26 мм 380 г Решение основной массы задач контроля Датчик тип Н 10H (1 кг) 1 кг/2 мм/Ra 0,8 148/26 мм 380 г Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово) Датчик тип С 100H (10 кг) 1 кг/4 мм/Ra 3,2 148/26 мм 380 г Изделия с шероховатостью поверхности до 5 класса Датчик тип K 50H (5 кг) 1 кг/3 мм/Ra 1,6 76/33 мм 280 г Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах Датчик тип AL 50H (5 кг) 1 кг/3 мм/Ra 1,6 194/26 мм 400 г Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками *Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
ВНИМАНИЕ!

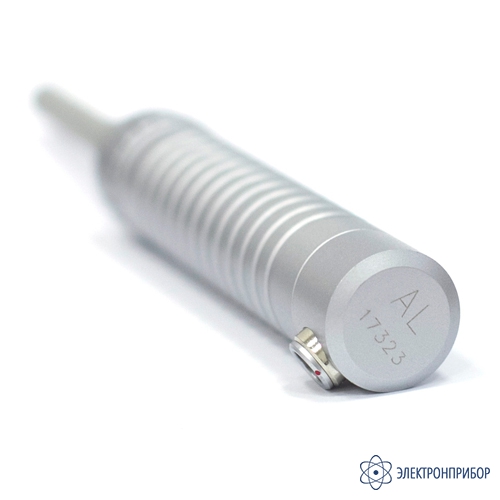

- Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
- При дооснащении ранее купленного твердомера ТКМ-459 датчиком тип AL, уточните дату производства прибора. -
Комплект поставки Датчик тип AL
№ Наименование Количество 1 Датчик тип AL 1 ВНИМАНИЕ!
- Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
- При дооснащении ранее купленного твердомера ТКМ-459 датчиком тип AL, уточните дату производства прибора. -
Совместимость с Датчик тип AL
