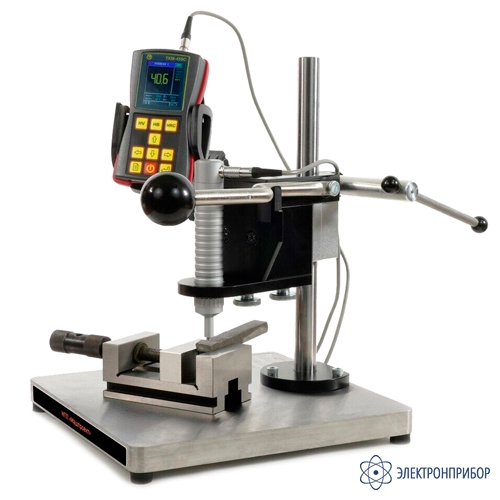

Т-4 — стенд измерительный для ультразвукового твердомера ТКМ-459

Код товара: 65678
  • Назначение стенда измерительного Т-4 для ультразвукового твердомера ТКМ-459:

    Стенд измерительный Т-4 – это устройство, специально разработанное для ультразвуковых твердомеров ТКМ-459C, ТКМ-459М, которое гарантирует максимально удобную работу оператора, минимизируя человеческий фактор.

    Контролировать твердость больших партий изделий и/или изделий с малыми весом и габаритами стало еще проще! В комплект поставки входят магнитная поверочная призма и лекальные тиски.

    Измерительный стенд предназначен для работы с датчиками твердомера ТКМ-459: тип A, тип Н, тип С. Устройство обеспечивает:

    • стабильное усилие на датчик,
    • перпендикулярность УЗ датчика к исследуемой поверхности,
    • высокую повторяемость результатов измерений,
    • возможность испытаний образцов самых различных форм с минимальным весом.

    Преимущества стенда измерительного Т-4 для ультразвукового твердомера ТКМ-459:

    • Преимущества конструкции: Большое основание для удобной работы,
    • Специальный держатель для электронного блока твердомера,

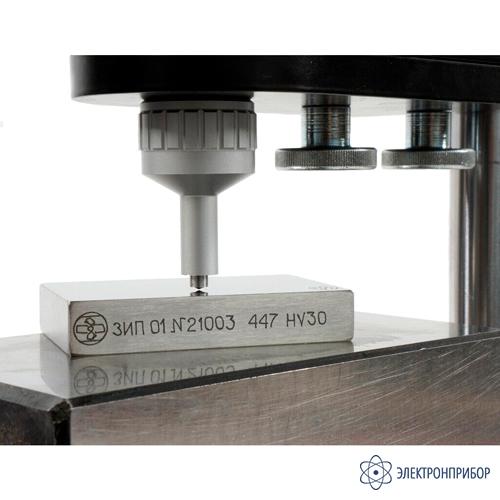

    • Надежная опорная пластина для ультразвукового датчика,
    • Устройство для фиксации датчика на определенном уровне, в зависимости от высоты контролируемого образца,
    • Рукоятка, плавно опускающая датчик вниз для выполнения замера.

    Назначение магнитной призмы:

    Магнитная призма изготавливается из высокопрочной закалённой стали, имеет скошенные внутрь верхние края. Используется для фиксации деталей цилиндрической формы.

    До начала измерений образец нужно поместить по центру призмы и повернуть переключатель в положение «ON» – «включено». Произойдет одновременное намагничивание сторон призмы – образец будет “намертво” закреплен.

    Далее необходимо установить призму с образцом на точку внедрения индентора датчика. Провести необходимые замеры.

    Чтобы освободить деталь, следует повернуть переключатель до положения «OFF» – «отключено».

    Назначение тисков:

    Тиски предназначены для надежной фиксации малогабаритных деталей в любом положении.

    Изготавливаются из высококачественной легированной стали. Твердость рабочих поверхностей составляет 58-62 HRC.

    Точность тисков:

    • параллельность 0.005 мм/100 мм;
    • перпендикулярность 0.005 мм.

    Эксплуатация стенда измерительного Т-4 для ультразвукового твердомера ТКМ-459:

    Измерительный стенд применяется для контроля твердости малогабаритных объектов, больших партий однотипных изделий.

    Порядок работы:

    1. Установить электронный блок твердомера в держатель;
    2. Снять штатную защитную насадку (носик) с ультразвукового датчика (тип Aтип Н или тип С);
    3. Вставить датчик в опорную пластину и зафиксировать специальной насадкой (входит в комплект поставки);
    4. Разместить на основании стенда контролируемый объект;
    5. С помощью регулировочного устройства необходимо выставить расстояние от измеряемой поверхности до алмаза датчика не менее 10 мм;
    6. Плавно опустить вниз рукоятку стенда до звукового сигнала, который будет означать, что измерение выполнено;
    7. Как только Вы услышали звуковой сигнал нужно поднять рукоятку наверх (при отсутствии давления рукоятка сама возвращается в верхнее положение).
  • Технические характеристики стенда измерительного Т-4 для ультразвукового твердомера ТКМ-459:

    Параметр Значение
    Габаритные размеры (ширина х глубина х высота) 283 х 294 х 315 мм
    Вес 13 кг
    Максимальная высота контролируемого образца (вместе с поверочной плитой, магнитной призмой, тисками) 140 мм
    Упаковка Коробка с ложементами
  • Комплект поставки Т-4

    Наименование Количество
    1 Наконечник к датчику УЗ твердомера ТКМ-459 для измерительного стенда 1
    2 Магнитная призма 1
    3 Тиски лекальные 1
