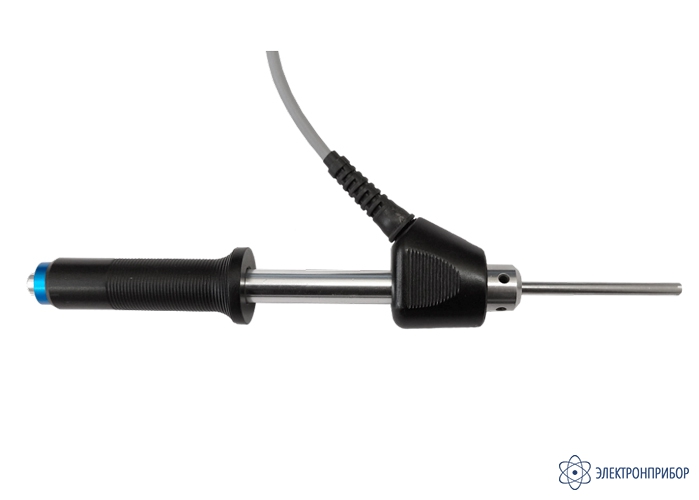

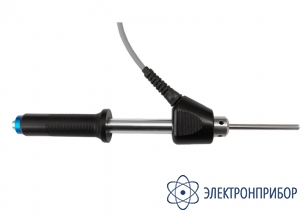

Тип DL — измерительный преобразователь по методу Либа для твердомера Константа КТ

Код товара: 57368

  • Назначение измерительного преобразователя по методу Либа для твердомера Константа КТ Тип DL:

    Измерительный преобразователь Тип DL предназначен для решения задач измерения в труднодоступных местах, в стесненном пространстве и при контроле внутренних поверхностей.

    Описание измерительного преобразователя по методу Либа для твердомера Константа КТ Тип DL:

    В ходе процесса измерения твердости по методу Либа ударник с магнитом, разогнанный с помощью пружины, пролетая через катушку индуктивности, наводит в ней ЭДС, пропорциональную скорости падения. После взаимодействия с поверхностью испытуемого образца ударник отскакивает и, проходя через катушку индуктивности наводит в ней ЭДС, пропорциональную скорости отскока. Наиболее часто преобразователи по методу Либа используются для контроля твердости деталей машин, технологического оборудования, трубопроводов, насосов, турбин.

    Специфика измерительного процесса накладывает определенные ограничения на область применения данного метода. При проведении испытаний по методу Либа на результат измерений могут влиять толщина и масса детали. Падающий ударник во время контакта с поверхностью испытуемого образца передает часть энергии испытуемому образцу. В случае недостаточной толщины образца или его массы, часть энергии может тратиться на возбуждение колебаний в образце, ведущее к потере энергии и уменьшению скорости отскока ударника, что в свою очередь влияет на результат измерений. Минимальные значения массы и толщины образца указаны во всех действующих стандартах на метод для каждого типа преобразователя. В случае, если испытуемый образец не удовлетворяет требованиям, для проведения контроля необходимо производить притирку испытуемого образца к массивному основанию.

  • Технические характеристики измерительного преобразователя по методу Либа для твердомера Константа КТ Тип DL:

    Параметр Значение
    Тип D Тип C Тип DL Тип G
    Назначение Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости. Предназначен для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями, а также тонкостенных и чувствительных к ударам деталей. Предназначен для решения задач измерения в труднодоступных местах, в стесненном пространстве и при контроле внутренних поверхностей. Предназначен для контроля массивных деталей с повышенной шероховатостью, например, поковок или литья, материалов с крупнозернистой структурой (чугун) и грубой поверхностью.
    Минимальная толщина испытуемого образца, мм 10 5 10 70
    Максимальная допустимая шероховатость поверхности, Ra, мкм 3,2 1,6 3,2 12,5
    Габариты Ø 23×139 Ø 23×139 Ø 23×255 Ø 32×248

  • Комплект поставки Тип DL

    № Наименование Количество
    1 Измерительный преобразователь по методу Либа Тип DL 1
