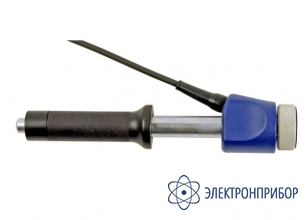

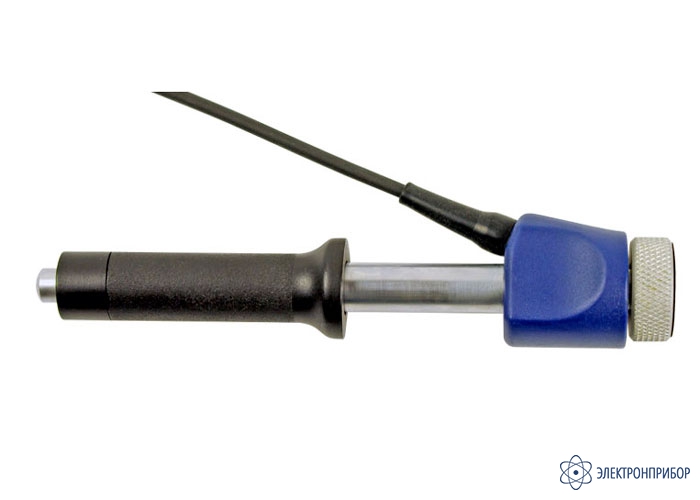

Тип С — измерительный преобразователь для твердомера Константа ТД

Код товара: 57377
  • Измерительный преобразователь для твердомера константа тд Тип С Измерительный преобразователь для твердомера константа тд Тип С

    Назначение измерительного преобразователя для твердомера Константа ТД Тип С:

    Преобразователь Тип С с уменьшенной энергией удара для твердомера Константа ТД предназначен для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями, а также тонкостенных и чувствительных к ударам деталей.

    Преимуществами использования преобразователя Типа С в комплекте с электронным блоком твердомера Константа ТД являются:

    • легкость и высокая производительность измерений, точность показаний твердости;
    • независимость показаний твердомера от положения преобразователя;
    • возможность контроля твердости деталей в сборе, в труднодоступных местах, на выпуклых и вогнутых поверхностях.

    Особенности измерительного преобразователя для твердомера Константа ТД Тип С:

    • уменьшенная энергия удара (примерно в 4 раза по сравнению с Типом D), меньшая глубина и диаметр отпечатка;

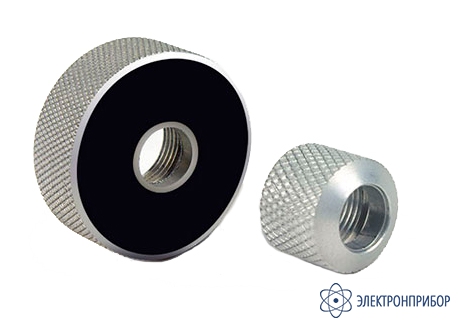

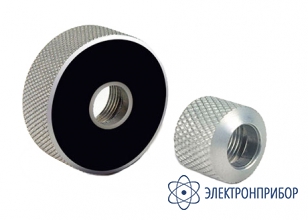

    • наличие сменных насадок, повышающих удобство работы на плоских и вогнутых поверхностях объекта контроля, а также в пазах шириной не менее 12,5 мм и глубиной не более 9,5 мм;
    • эргономичные литые пластиковые детали корпуса, контактирующие с руками пользователя, с рассчитанными радиусами закруглений поверхности и определенной величиной искусственной шероховатости для удобства работы преобразователем;
    • разъемы, кабели и хвостовики известных немецких производителей.

  • Технические характеристики измерительного преобразователя для твердомера Константа ТД Тип С:

    Тип Радиус индентора, мм Минимальная толщина объекта контроля *, мм Минимальная масса объекта контроля *, кг Диаметры отпечатков на изделиях **, мм Глубина отпечатков на изделиях **, мм Максимальная допустимая шероховатость поверхности ***, Ra, мкм Габариты, мм
    Тип D
    Тип DC    		 1,5 10 3 0,50 0,021 3,2 Ø 23×139
    Ø 23×89
    Тип D+15 1,5 10 5 0,58 0,028 3,2 Ø 27×160
    Тип G 2,5 70 15 1,08 0,059 12,5 Ø 32×248
    Тип С 1,5 5 1,5 0,38 0,012 1,6 Ø 23×139

    * - при меньших значениях требуется фиксация объекта контроля в тисках или притирка к массивной шлифованной плите.
    ** - при твердости 400 НВ (42,5 HRC).
    *** - при больших значениях проводить измерения с увеличенным количеством усреднений.

  • Комплект поставки Тип С

    № Наименование Количество
    1 Измерительный преобразователь Тип С 1
