TR200 — измеритель шероховатости
Код товара: 56830-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
58865-14 до 04.09.2029
-
Производитель

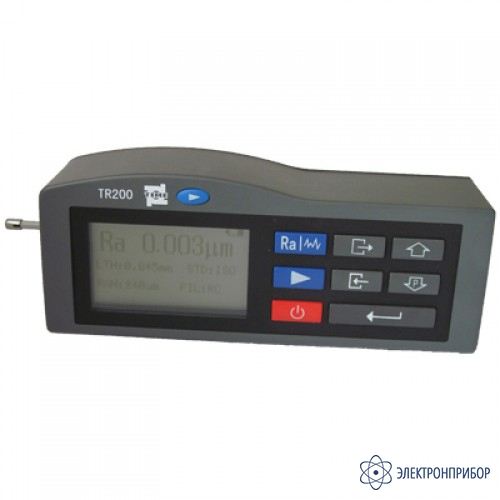

Назначение измерителя шероховатости TR200:
Профилометр TR200 – это портативный прибор, предназначенный для измерения и контроля параметров шероховатости сложных поверхностей: в отверстиях, пазах, на криволинейных поверхностях и прочих местах. Измеритель шероховатости TR200 имеет порт для связи с компьютером и специальное программное обеспечение для обработки данных. Измеритель шероховатости TR200 производит расчет параметров шероховатости в соответствии с выбранной методикой измерения и четко отображает на жидкокристаллическом экране график профиля поверхности и все измеренные параметры.
Особенности измерителя шероховатости TR200:
- Измерение параметров шероховатости: Ra, Rz, Ry, Rq, Rр, Rm, Rt, R3z, Rmax, Sk, S, Sm, tp;
- Способы фильтрации RC, PC-RC, GAUSS и D-P;
- Профиломер TR200 совместим с четырьмя стандартами: ISO (Международная организация по стандартизации), DIN (Немецкий институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт);
- Жидкокристаллический дисплей 128 х 64, отображающий все параметры и графики;
- Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов;
- Комплексное конструирование механической и электронной частей профилометра TR200 позволило создать лёгкий малогабаритный прибор, удобный в использовании;
- Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S;

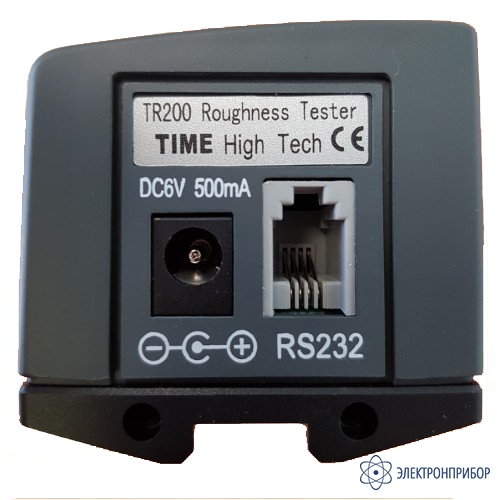

- Встроенный стандартный интерфейс RS232 делает возможным связь с персональным компьютером;
- Функция автоматического отключения через заданный промежуток времени;
- Наличие большого объема встроенной памяти;
- Экранные рекомендации во время работы с прибором;
- Возможность заказа различных видов датчиков: датчик для криволинейной поверхности, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень.
-
-
Технические характеристики измерителя шероховатости TR200:
Параметр Значение Измеряемые параметры шероховатости Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р) Построение профилей шероховатости (R) кривой Rmr (коэффициент использования материала Mr) Коэффициенты увеличений профиля по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х Система мер метрическая, британская Дискретность индикации 0,001 мкм Тип дисплея матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой Размеры ЖКИ экран 50 x 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи Отображение результатов непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка Вывод результатов измерений через порт RS – 232 на принтер TA220S или ПК Диапазон измерений по параметрам Ra, Rq: 0,01 – 40 мкм
Rz, Ry, Rp, Rt, R3z: 0,02 – 160 мкм
RSm, RS: 1 мм
Rmr: 1 – 100%Значения отсечек шага 0,25 мм/ 0,8 мм/ 2,5 мм Длина оценки значений параметров шероховатости отсечка 1 – 5 (по выбору пользователя) Длина трассы ощупывания (отсечка 1 – 5) + отсечка 2 Тип цифрового фильтра резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P Тип датчика стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения 6,0 мм, глубина 15 мм (при использовании датчика TS100) Электрическое питание перезаряжаемый литий-ионный аккумулятор Зарядное устройство 220В/110В, 50 Гц, 2,5 часа (время зарядки аккумуляторов) Диапазон рабочих температур от 0 до 40°C Относительная влажность воздуха < 80% Диапазон температур при хранении от -25 до 60°C Степень точности класс 3 Габаритные размеры 141 x 56 x 48 мм Масса электронного блока 480 г -

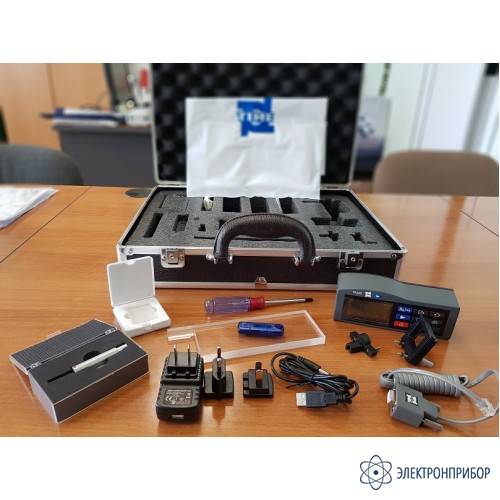

Комплект поставки TR200

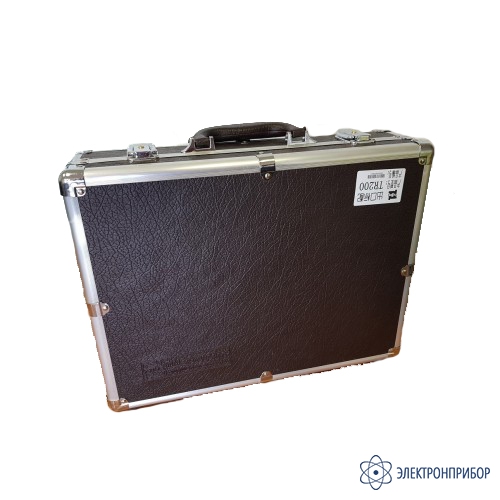

№ Наименование Количество 1 Электронный блок измерителя шероховатости TR200 1 2 Стандартный датчик TS100 1 3 Эталон шероховатости по Ra 1 4 Зарядное устройство 1 5 Защитный наконечник 1 6 Стальная опора 1 7 Отвертка 1 8 Кейс для транспортировки и хранения 1 9 Руководство по эксплуатации 1 -
