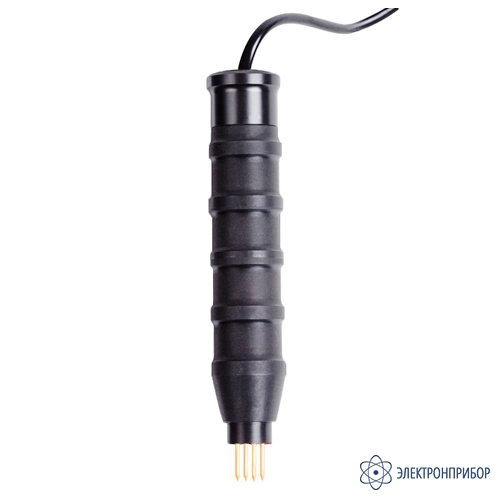

Датчик 1х4 — к трещиномеру 281М

Код товара: 60078
  • Внимание! При покупке датчиков необходима совместная настройка с прибором (если прибор приобретен ранее, требуется отправка прибора на завод, настройка бесплатная).

    Назначение датчика 1х4 к трещиномеру 281М:

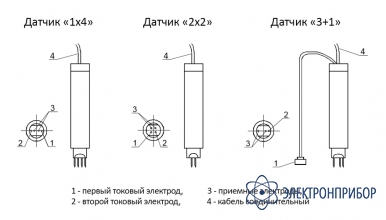

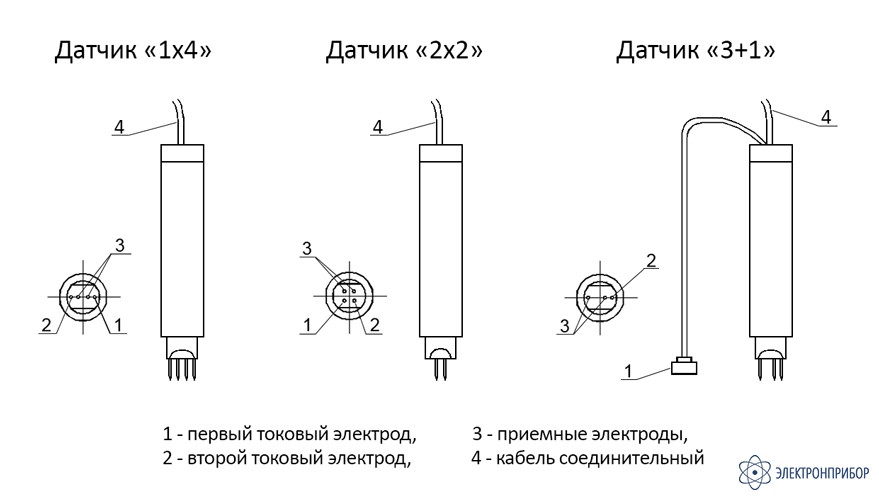

    Датчик 1х4 - наиболее универсальный датчик для электропотенциального трещиномера 281М для контроля изделий из ферромагнитных и неферромагнитных материалов. Данный датчик имеет 4 электрода, которые располагаются в один ряд. Предназначен для измерения глубины трещин от 0,5 до 30 мм. Входит в штатный комплект поставки трещиномера.

    ВНИМАНИЕ! При заказе только датчика трещиномер должен направляться на дооснащение и юстировку.

    Преимущества датчика 1х4 к трещиномеру 281М:

    • Контроль изделий из ферромагнитных и неферромагнитных материалов (нержавеющие стали, алюминиевые сплавы);
    • Диапазон измерений 0,5 - 30 мм;
    • Малое влияние электромагнитных свойств материала на результат измерения;

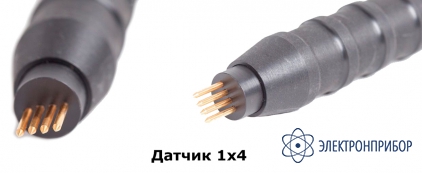

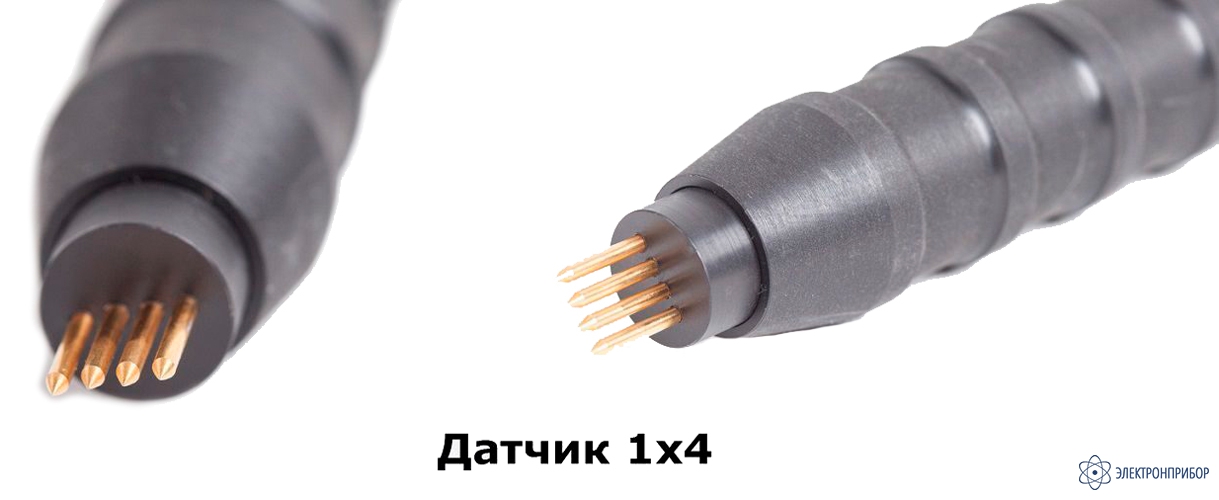

    • Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях.

    Особенности эксплуатации датчика 1х4 к трещиномеру 281М:

    Требования к контролируемому изделию:

    • Шероховатость поверхности – не выше 40 Rz;
    • Стабильный электрический контакт с электродами датчика.

    Подготовка к измерениям:

    1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на прилагаемом контрольном образце. В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.

    Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.

    2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:

    • область бездефектного участка (для снятия показаний «нуля»);
    • контролируемую область трещины.

    Измерение глубины трещины выполняется в два этапа:

    1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины. Измерение датчиком 1х4 проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.

    Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.

    Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).

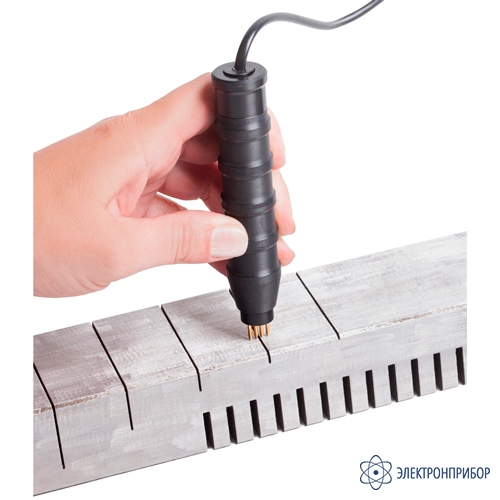

    2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.

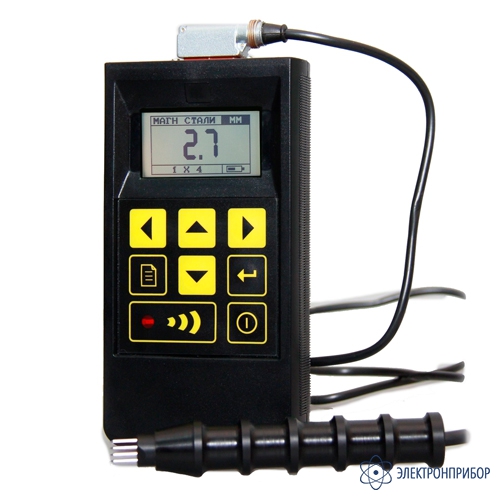

    На экране прибора появится результат измерения глубины трещины в миллиметрах.

  • Комплект поставки Датчик 1х4

    № Наименование Количество
    1 Датчик 1х4 с кабелем 1

    ВНИМАНИЕ! При заказе только датчика трещиномер должен направляться на дооснащение и юстировку.

  • Совместимость с Датчик 1х4
