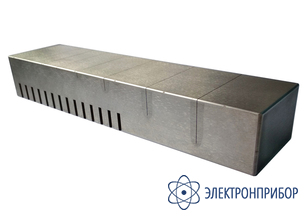

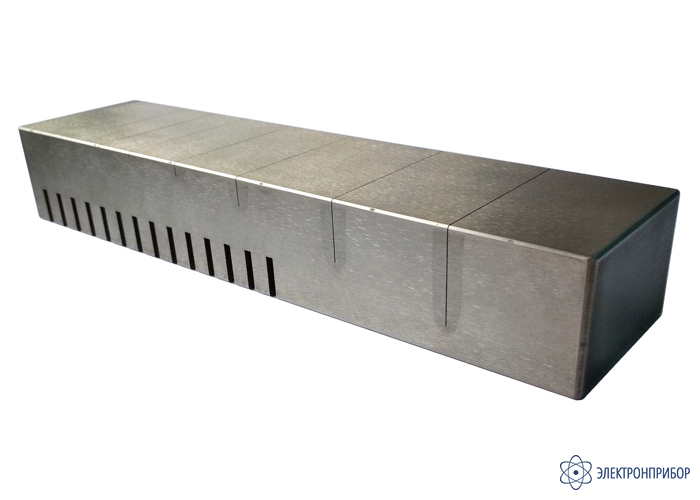

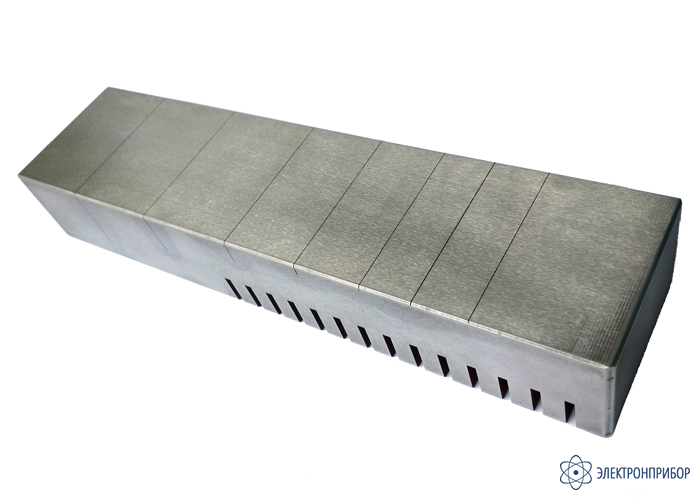

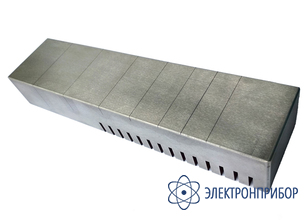

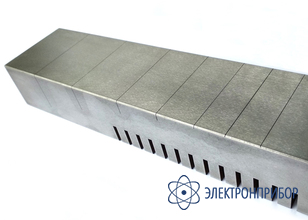

КО-281 — мера моделей дефектов

Код товара: 60083
  • 84019-21

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      84019-21 до 13.12.2026

    Сертификаты

    Назначение меры моделей дефектов КО-281:

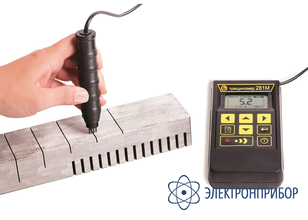

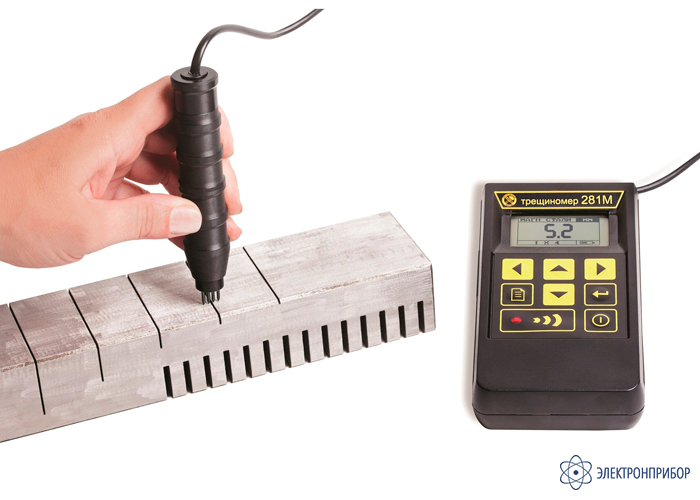

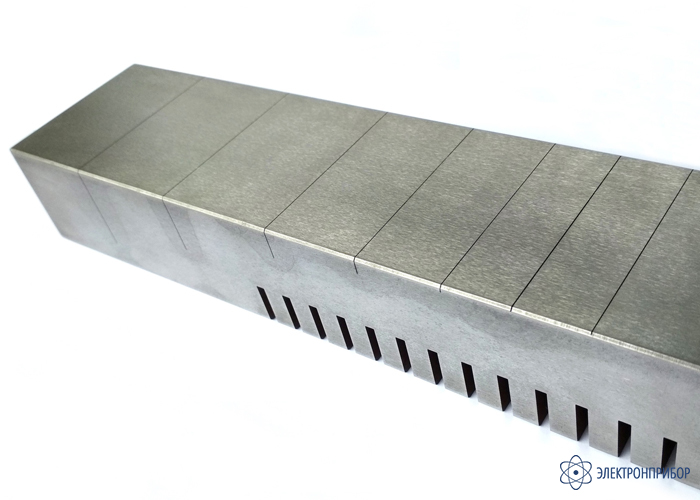

    Мера моделей дефектов КО-281 (прежнее название — контрольный образец КО-281М-2) предназначена для проверки работоспособности электропотенциального трещиномера 281М.

    Перед каждым применением прибора для измерения глубины трещин на изделии, необходимо проверить его работу на контрольном образце.

    Особенности меры моделей дефектов КО-281:

    • на образце КО-281М сымитированы 5 трещин различной глубины: 2, 5, 10, 20 и 30 мм.
    • входит в стандартный комплект поставки трещиномера.

    Подготовка к измерениям с помощью трещиномера 281М:

    1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.

    В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора. Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.

    2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:

    • область бездефектного участка (для снятия показаний «нуля»)
    • контролируемую область трещины.

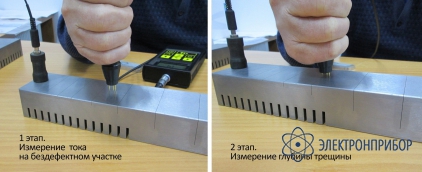

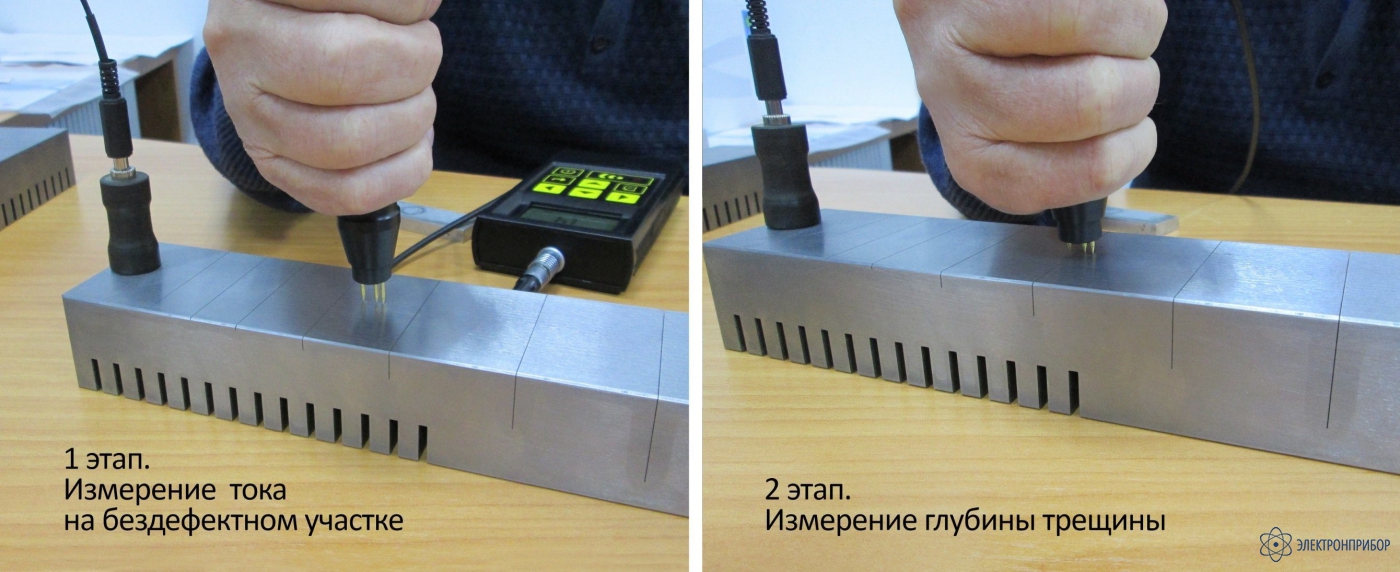

    Измерение глубины трещины выполняется в два этапа:

    1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины (настройка "0").

    Измерение датчиками 1х4 и 2х2 проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.

    Первый токовый электрод датчика 3+1 должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.

    Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.

    Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).

    2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.

    На экране прибора появится результат измерения глубины трещины в миллиметрах.

  • Технические характеристики меры моделей дефектов КО-281:

    Параметр Значение
    Глубина трещины 2, 5, 10, 20, 30 мм
    Ширина трещины 0,2 мм
    Габариты (ДхШхВ) 250х60х40 мм
    Вес 5 кг

  • Комплект поставки КО-281

    № Наименование Количество
    1 Мера моделей дефектов КО-281 1
