M9171 4.0V0R26X10CL — высокочастотная антенная решетка

Код товара: 64556

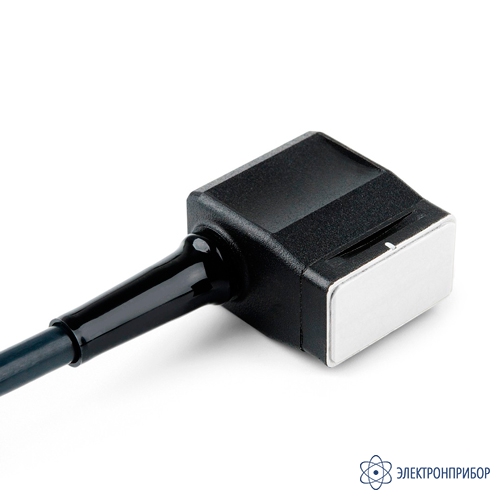

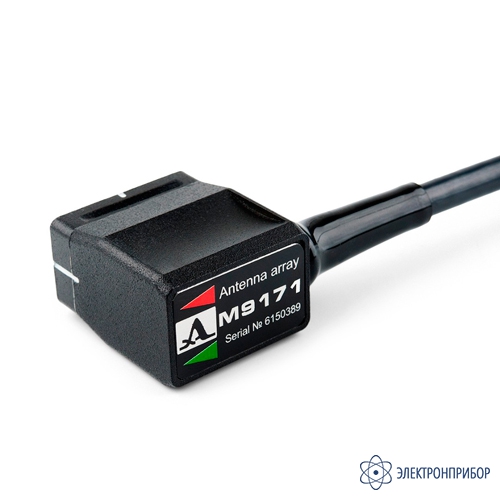

  • Высокочастотная антенная решетка M9171 4.0V0R26X10CL Высокочастотная антенная решетка M9171 4.0V0R26X10CL

    Описание высокочастотной антенной решетки M9171 4.0V0R26X10CL:

    16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

    На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor.

    Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.

  • Технические характеристики высокочастотной антенной решетки M9171 4.0V0R26X10CL:

    Параметр Значение
    Область применения Контроль металлических и пластиковых конструкций
    Количество элементов антенной решетки, шт 16
    Акустическая апертура, мм 26 х 10
    Номинальная частота, МГц 4,0
    Рабочий тип волн Продольные
    Габаритные размеры, мм 32 х 18 х 44
    Масса с кабелем, г 170
    Условия эксплуатации Температура воздуха, °С От - 20 до + 45
    Относительная влажность воздуха при температуре +25 °С, % 85

  • Комплект поставки M9171 4.0V0R26X10CL

    № Наименование Количество
    1 Высокочастотная антенная решетка M9171 4.0V0R26X10CL 1
