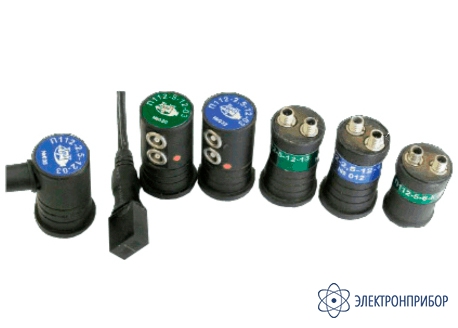

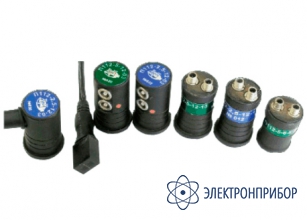

П112 — преобразователи прямые контактные раздельно-совмещенные

Код товара: 71998

    Назначение преобразователей прямых контактных раздельно-совмещенных П112:

    Преобразователи П112 предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

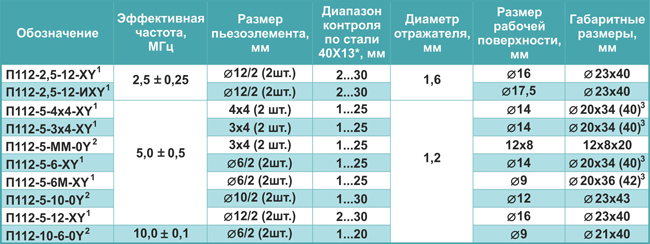

    Варианты исполнения преобразователей прямых контактных раздельно-совмещенных П112:

    * при соотношении сигнал/шум не хуже 16 дБ.

    X — обозначение расположения разъема или направление выхода кабеля: «0» — горизонтальное (Лемо 00 или кабель), «1» — вертикальное (только М5);
    Y — «2» — для дефектоскопов типа УД2-12 и аналогичных, «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
    1 — с разъемом М5, Лемо 00 или со встроенным кабелем с разъемами ВNC, СР-50 или Лемо 00;
    2 — с разъемом М5 или со встроенным кабелем с разъемами ВNC, СР-50 или Лемо 00;
    3 — для корпусов с разъёмом Лемо.
    — П112–2,5 – 12– И… — ПЭП повышенной износостойкости.

    При заказе указать тип дефектоскопа, необходимый разъем М5 (только с вертикальным расположением) или Лемо 00 (только с горизонтальным расположением), или наличие встроенного кабеля длиной 1200 мм ((возможно увеличение длины кабеля до 2000 мм) и его разъем.

    Примеры заказа преобразователей прямых контактных раздельно-совмещенных П112:

    Необходимо заказать: 1. Для дефектоскопа УД2–70 преобразователь прямой раздельно-совмещенный частотой 2,5 МГц, размер пьезоэлемента 12 / 2 мм, разъем М5.
    Заказ: П112–2,5-12-13 (М5).

    2. Для дефектоскопа ПЕЛЕНГ-115 преобразователь прямой раздельно-совмещенный частотой 5 МГц, раз- мер пьезоэлемента 6 / 2 мм, разъем М5, размер рабочей поверхности Ø 9 мм.
    Заказ: П112-5-6M-13 (М5).

    3. Для дефектоскопа УД2–12 преобразователь прямой раздельно-совмещенный частотой 5 МГц, размер пьезоэлемента 6 / 2 мм, встроенный кабель длиной 1200 мм с разъемами СР-50, размер рабочей поверх- ности Ø 14 мм.
    Заказ: П112-5-6-02 (встроенный кабель с разъемами СР-50).

  • Комплект поставки П112

    № Наименование Количество
    1 Преобразователи прямые контактные раздельно-совмещенные П112 1
