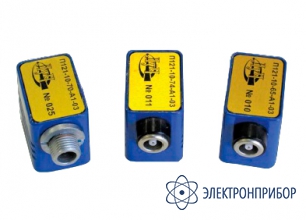

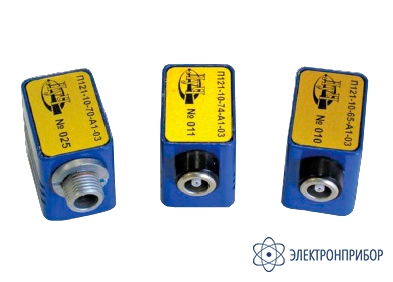

П121 (частота 10 МГц серии 1–2) — преобразователи наклонные контактные совмещенные

Код товара: 72007

    Назначение преобразователей наклонных контактных совмещенных П121 (частота 10 МГц серии 1–2):

    Преобразователи П121 (частота 10 МГц серии 1–2)​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

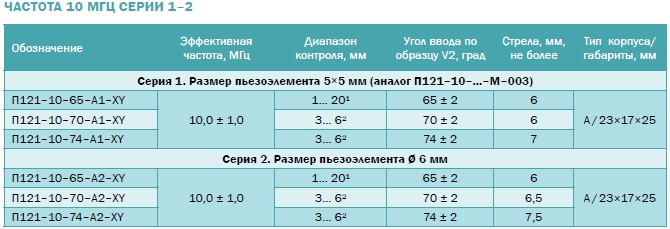

    Варианты исполнения преобразователей наклонных контактных совмещенных П121 (частота 10 МГц серии 1–2):

    1 Диапазон определяется по образцу МД2-0-2 ГОСТ 23667 при отношении сигнал/шум не хуже 16 дБ;
    2 Диапазон определяется по зарубкам в СОП, эквивалентной площадью 0,9 мм2 (от 3 до 4 мм вкл.) и 1,2 мм2 (от 4 до 6 мм вкл.) при отношении сигнал/шум не хуже 16 дБ.

    X – обозначение расположения разъема: «0» – горизонтальное (поставляется по умолчанию), «1» – вертикальное;
    Y – «2» — для дефектоскопов типа УД2-12 и аналогичных;
    «3» – для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных.

    При заказе указать тип дефектоскопа, серию (1–5) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00. При заказе ПЭП с вертикальным расположением разъема — указать его расположение. По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

    Примеры заказа преобразователей наклонных контактных совмещенных П121 (частота 10 МГц серии 1–2):

    Необходимо заказать:

    1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 10 МГц, угол ввода 70º, серия 1 (размер ПЭ 5х5), разъем Лемо 00, горизонтальное расположение.
    Заказ: П121-10-70-А1-03 (Лемо 00).

    2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 10 МГц, угол ввода 74º, серия 2 (размер ПЭ Ø 6), разъем М8, вертикальное расположение.
    Заказ: П121-10-74-А2-12 (М8, вертикальное расположение).

  • Комплект поставки П121 (частота 10 МГц серии 1–2)

    № Наименование Количество
    1 Преобразователи наклонные контактные совмещенные П121 (частота 10 МГц серии 1–2) 1
