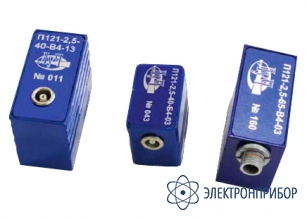

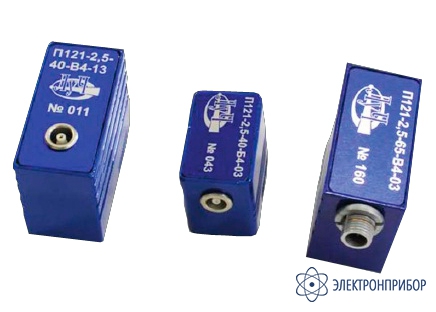

П121 (частота 2,5 МГц серии 1–5) — преобразователи наклонные контактные совмещенные

Код товара: 72004

    Назначение преобразователей наклонных контактных совмещенных П121 (частота 2,5 МГц серии 1–5):

    Преобразователи П121 (частота 2,5 МГц серии 1–5)​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

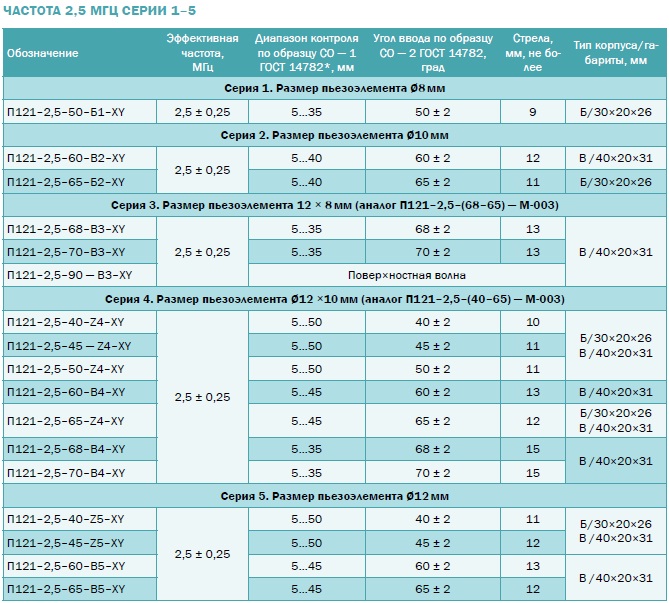

    Варианты исполнения преобразователей наклонных контактных совмещенных П121 (частота 2,5 МГц серии 1–5):

    * при отношении сигнал/шум не хуже 16 дБ.

    Y — «2» — для дефектоскопов типа УД2-12 и аналогичных;
    «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
    Z — тип корпуса Б или В.

    При заказе указать тип дефектоскопа, серию (1–5) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.

    При заказе ПЭП с вертикальным расположением разъема — указать его расположение. По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

    Примеры заказов преобразователей наклонных контактных совмещенных П121 (частота 2,5 МГц серии 1–5):

    Необходимо заказать:

    1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол ввода 65º, серия 4 (размер ПЭ 12 × 10), корпус В, разъем Лемо 00, горизонтальное расположение.
    Заказ: П121-2,5-65-В4-03 (Лемо 00).

    2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол ввода 70º, серия 2 (размер ПЭ 12х8), корпус В, разъем М8, вертикальное расположение.
    Заказ: П121-2,5-70-В2-12 (М8 –вертикальное расположение).

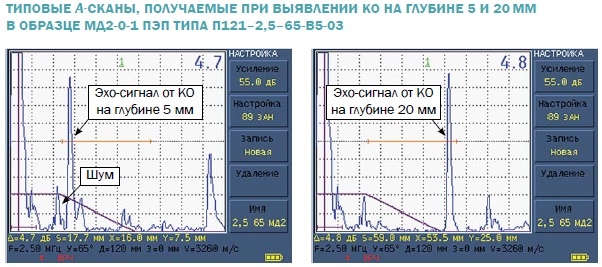

    Увеличенное значение глубины залегания КО, показанное толщиномером дефектоскопа, обусловлено несколько большей скоростью поперечных волн в образце МД2-0-1 по сравнению с образцом СО-2 и, следовательно, большим углом ввода.

  • Комплект поставки П121 (частота 2,5 МГц серии 1–5)

    № Наименование Количество
    1 Преобразователи наклонные контактные совмещенные П121 (частота 2,5 МГц серии 1–5) 1
