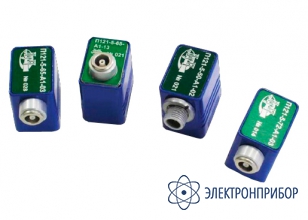

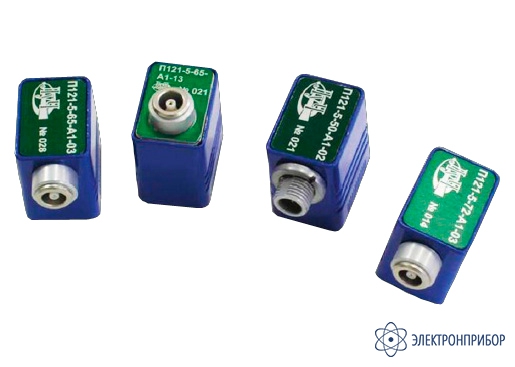

П121 (частота 5 МГц серии 1–5) — преобразователи наклонные контактные совмещенные

Код товара: 72006

    Назначение преобразователей наклонных контактных совмещенных П121 (частота 5 МГц серии 1–5):

    Преобразователи П121 (частота 5 МГц серии 1–5)​​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

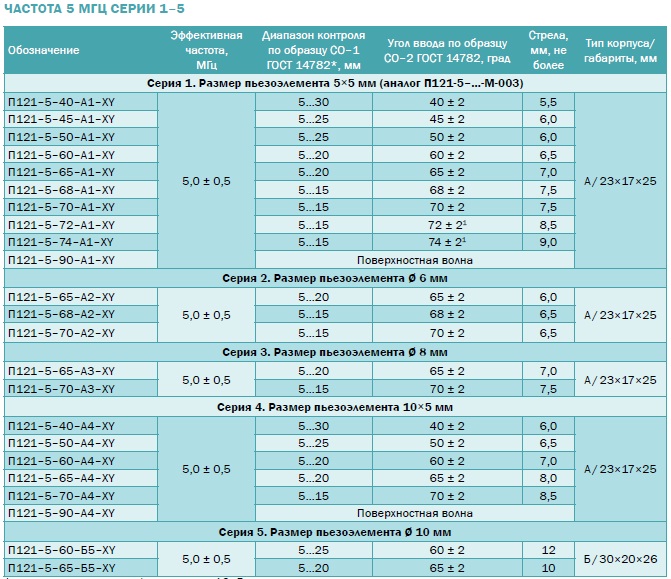

    Варианты исполнения преобразователей наклонных контактных совмещенных П121 (частота 5 МГц серии 1–5):

    * при отношении сигнал / шум не хуже 16 дБ.

    1 — по образцу V2;/
    X — обозначение расположения разъема: «0» – горизонтальное (поставляется по умолчанию), «1» – вертикальное;
    Y — «2» — для дефектоскопов типа УД2-12 и аналогичных;
    «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных.

    При заказе указать тип дефектоскопа, серию (1–5) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.

    При заказе ПЭП с вертикальным расположением разъема — указать его расположение.

    По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

    Примеры заказа преобразователей наклонных контактных совмещенных П121 (частота 5 МГц серии 1–5):

    Необходимо заказать:

    1. Для дефектоскопа УД2-70 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 70º, серия 1 (размер ПЭ 5х5), разъем Лемо 00, горизонтальное расположение.
    Заказ: П121-5-70-А1-03 (Лемо 00).

    2. Для дефектоскопа УД2-12 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 70º, серия 2 (размер ПЭ Ø 6), разъем М8, вертикальное расположение.
    Заказ: П121-5-70-А2-12 (М8- вертикальное расположение).

    3. Для дефектоскопа УД2-70 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 65º, серия 4 (размер ПЭ 10х5), разъем Лемо 00, вертикальное расположение.
    Заказ: П121-5-65-А4-13 (Лемо 00 - вертикальное расположение).

  • Комплект поставки П121 (частота 5 МГц серии 1–5)

    № Наименование Количество
    1 Преобразователи наклонные контактные совмещенные П121 (частота 5 МГц серии 1–5) 1
