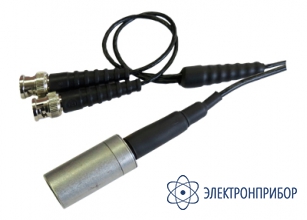

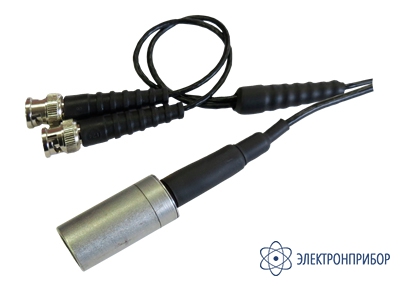

П211 — преобразователи иммерсионные совмещенные

Код товара: 72026

    Назначение преобразователей иммерсионных совмещенных П211:

    Преобразователи П122 для контроля труб малого диаметра​​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

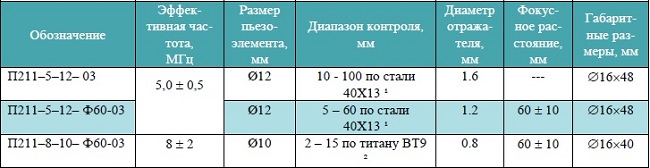

    Варианты исполнения преобразователей иммерсионных совмещенных П211:

    1 – при соотношении сигнал/ шум не хуже 16 дБ;
    2 – при соотношении сигнал/ шум не хуже 12 дБ.

    ПЭП предназначены для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных. ПЭП поставляются только со встроенным кабелем длиной 1200 мм (возможно увеличение длины кабеля до 2000 мм) с разъемами ВNC для УД2-70 и ПЕЛЕНГ-115 и Лемо 00 для ПЕЛЕНГ-415.

    Примеры заказа преобразователей иммерсионных совмещенных П211:

    Необходимо заказать:

    1. Для дефектоскопа УД2-70 преобразователь иммерсионный совмещенный частотой 5 МГц, размер пьезоэлемента D12 мм.
    Заказ: П211-5-12-03 (при изготовлении на кабель длиной 1200 мм будет установлены разъемы ВNC).

    2. Для дефектоскопа ПЕЛЕНГ-415 преобразователь иммерсионный совмещенный частотой 8 МГц фокусирующий, размер пьезоэлемента D10 мм с кабелем 2000 мм.
    Заказ: П211-8-10-Ф60- 03(при изготовлении на кабель длиной 2000 мм будет установлены разъемы Лемо 00).

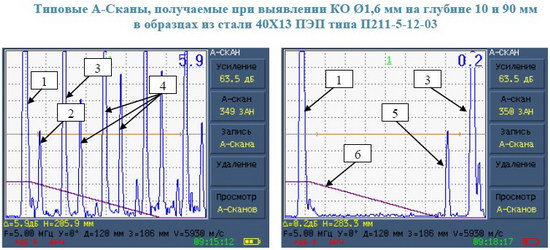

    1 – эхо-сигнал от поверхности ввода; 2 – эхо-сигнал от КО d1,6 мм на глубине 10 мм; 3 – донный сигнал; 4 – переотражения ультразвука;
    5 – эхо-сигнал от КО d1,6 мм на глубине 90 мм; 6 – кривая ВРЧ

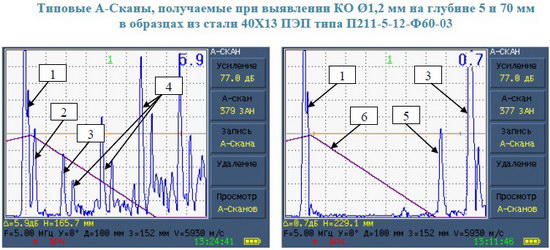

    1 – эхо-сигнал от поверхности ввода; 2 – эхо-сигнал от КО d1,2 мм на глубине 5 мм; 3 – донный сигнал; 4 – переотражения ультразвука;
    5 – эхо-сигнал от КО d1,2 мм на глубине 70 мм; 6 – кривая ВРЧ

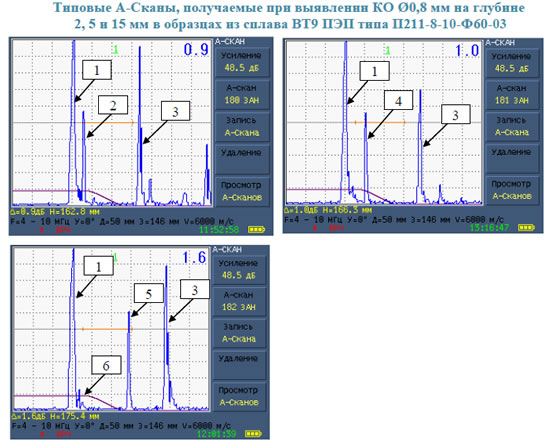

    1 – эхо-сигнал от поверхности ввода; 2 – эхо-сигнал от КО d 0,8 мм на глубине 2 мм; 3 – донный сигнал; 4 – эхо-сигнал от КО d0,8 мм на глубине 5 мм;
    5 – эхо-сигнал от КО d0,8 мм на глубине 15 мм; 6 – кривая ВРЧ

  • Комплект поставки П211

    № Наименование Количество
    1 Преобразователи иммерсионные совмещенные П211 1
