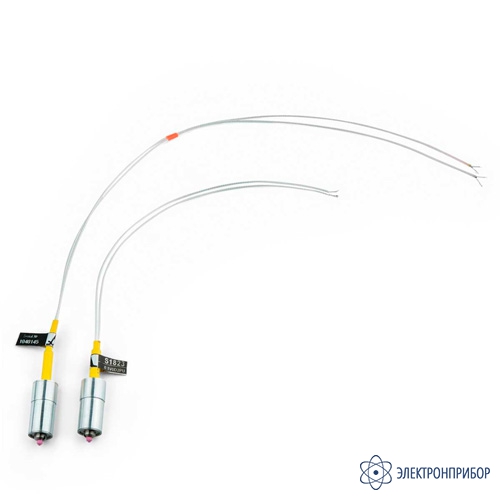

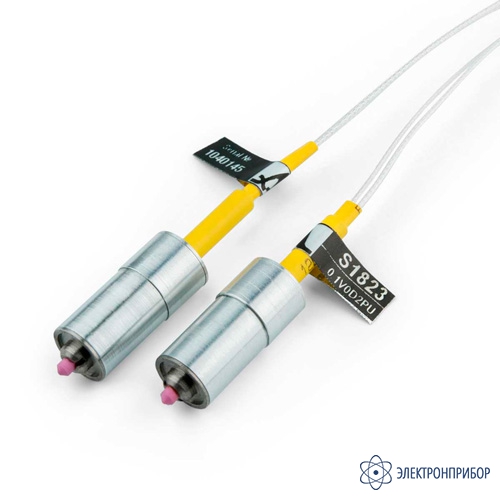

S1823 0.1V0D2PU — низкочастотный преобразователь

Код товара: 64537
  • Низкочастотный преобразователь S1823 0.1V0D2PU Низкочастотный преобразователь S1823 0.1V0D2PU

    Назначение низкочастотного преобразователя S1823 0.1V0D2PU:

    Низкочастотный преобразователь S1823 0.1V0D2PU​ предназначен для возбуждения продольных и поперечных волн; с сухим точечным контактом.

    Преобразователи S1823 0.1V0D2PU (используются в паре) предназначены для сквозного прозвучивания объектов из различных твёрдых материалов с целью измерения в них скоростей распространения продольных и поперечных ультразвуковых (УЗ) волн для последующего расчёта физико-механических характеристик материалов. Благодаря сухому точечному контакту преобразователей с объектом контроля (ОК) и возможности электронного переключения типа излучаемых и принимаемых УЗ волн измерения скоростей обоих типов волн можно выполнять при неизменных положениях преобразователей на ОК.

    Режимы работы

    Для работы преобразователя в режиме излучения УЗ волн необходим генератор импульсов возбуждения с двумя выходами, на которых одновременно должны появляться одинаковые импульсы. Для излучения продольных волн в ОК эти импульсы должны быть синфазными, для излучения поперечных волн – противофазными.

    Для приёма УЗ волн необходим усилитель сигналов с двумя входами, к каждому из которых подключается приёмный преобразователь отдельным своим коаксиальным кабелем. Для приёма продольных волн сигналы с каждого входа в усилителе должны суммироваться, для приёма поперечных волн – вычитаться. Или (что то же самое) – один из сигналов должен инвертироваться и затем суммироваться с сигналом от другого входа усилителя.

  • Технические характеристики низкочастотного преобразователя S1823 0.1V0D2PU:

    Параметр Значение
    Область применения Для возбуждения продольных и поперечных волн
    Тип Низкочастотный с сухим точечным контактом
    Частота 100 кГц
    Тип разъема Вывод коаксиального кабеля длиной 200 мм для последующей пайки
    Габариты корпуса 45 x d11,5 мм
    Масса 16 г

  • Комплект поставки S1823 0.1V0D2PU

    № Наименование Количество
    1 Низкочастотный преобразователь S1823 0.1V0D2PU 1
