UCB 114 — калибровочный образец

Код товара: 64594

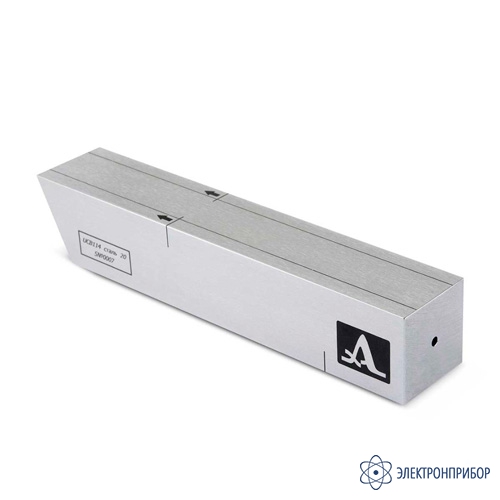

  • Калибровочный образец UCB 114 Калибровочный образец UCB 114

    Назначение калибровочного образца UCB 114:

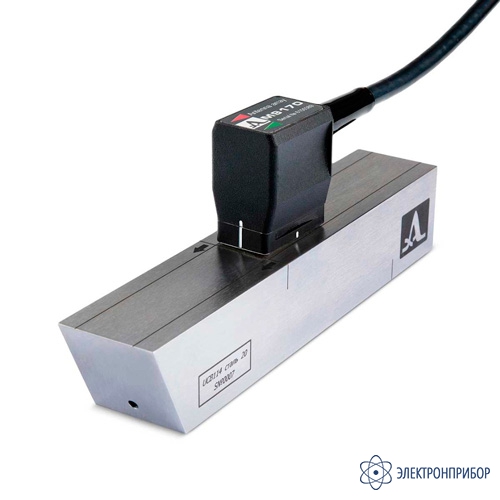

    Калибровочный образец UCB 114 предназначен для настройки антенных решеток ультразвуковых дефектоскопов A1525 Solo и А1550 IntroVisor.

  • Технические характеристики калибровочного образца UCB 114:

    Параметр Значение
    Диапазон допускаемых значений ширины, мм От 29,9 до 31,1
    Пределы допускаемой абсолютной погрешности ширины, мм ±0,05
    Диапазон допускаемых значений толщины, мм От 29,9 до 31,1
    Пределы допускаемой абсолютной погрешности толщины, мм ±0,05
    Глубина отверстия №1, мм 10,00±0,05
    Глубина отверстия №2, мм 7,00±0,05
    Глубина отверстия №3, мм 10,00±0,05
    Диапазон допускаемых значений скорости распространения продольной ультразвуковой волны, м/с От 5 900 до 6 000
    Пределы допускаемой абсолютной погрешности скорости продольной ультразвуковой волны, м/с ±30
    Диапазон допускаемых значений скорости распространения поперечной ультразвуковой волны, м/с От 3 100 до 3 400
    Пределы допускаемой абсолютной погрешности скорости поперечной ультразвуковой волны, м/с ±15
    Условия калибровки, ºС 20±5
    Размер, мм 159 x 30 x 30
    Масса, г 1070

  • Комплект поставки UCB 114

    № Наименование Количество
    1 Калибровочный образец UCB 114 1

  • Совместимость с UCB 114
