V2/25 — калибровочный образец

Код товара: 64608

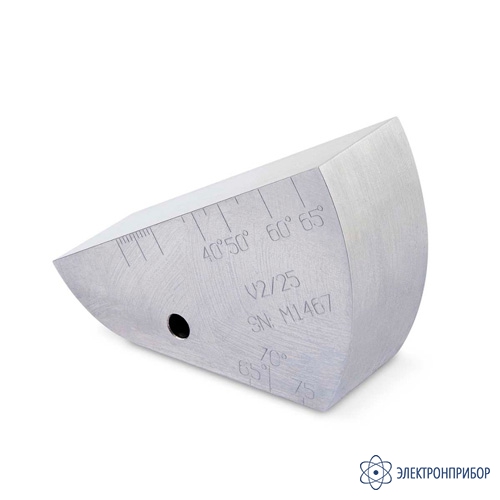

  • Калибровочный образец V2/25 Калибровочный образец V2/25

    Назначение калибровочного образца V2/25:

    Калибровочный образец предназначен для проверки и настройки параметров ультразвуковых пьезоэлектрических преобразователей, используемых в составе ультразвуковых дефектоскопов.

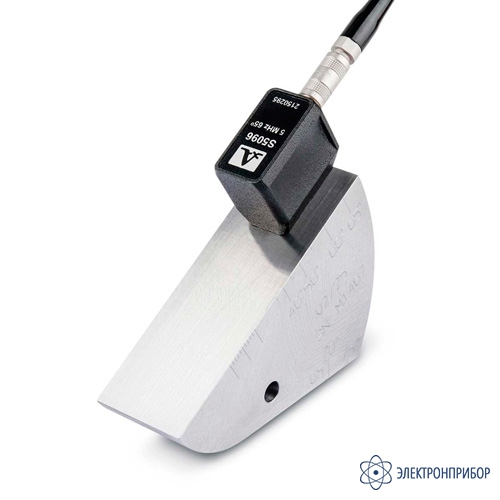

    С помощью образца проводят калибровку по глубине с прямыми и наклонными УЗ преобразователями продольных и поперечных волн, настройку чувствительности при работе с прямыми и наклонными УЗ преобразователями продольных и поперечных волн, определяют точку выхода луча, угол ввода и время задержки наклонных УЗ преобразователей поперечных волн.

    Дополнительно образец используется для определения опорного уровня сигнала, амплитуда которого используется для построения АРД-диаграмм при работе с наклонными и прямыми УЗ совмещенными преобразователями поперечных и продольных волн.

  • Технические характеристики калибровочного образца V2/25:

    Параметр Значение
    Диапазон допускаемых значений толщины, мм От 24,9 до 25,1
    Пределы допускаемой абсолютной погрешности толщины, мм ±0,05
    Диапазон допускаемых значений скорости продольной ультразвуковой волны, м/с От 5 890 до 5 950
    Пределы допускаемой абсолютной погрешности скорости продольной ультразвуковой волны, % ±1,5
    Диапазон допускаемых значений скорости распространения поперечной ультразвуковой волны, м/с От 3 230 до 3 280
    Пределы допускаемой абсолютной погрешности скорости поперечной ультразвуковой волны, % ±1
    Материал (ГОСТ 1050-88) Сталь 20
    Условия калибровки, ºС 20±5
    Размер, мм 75 x 25 x 43
    Масса, г 420

  • Комплект поставки V2/25

    № Наименование Количество
    1 Калибровочный образец V2/25 1
