СКВИЛ 70, СКВИЛ70

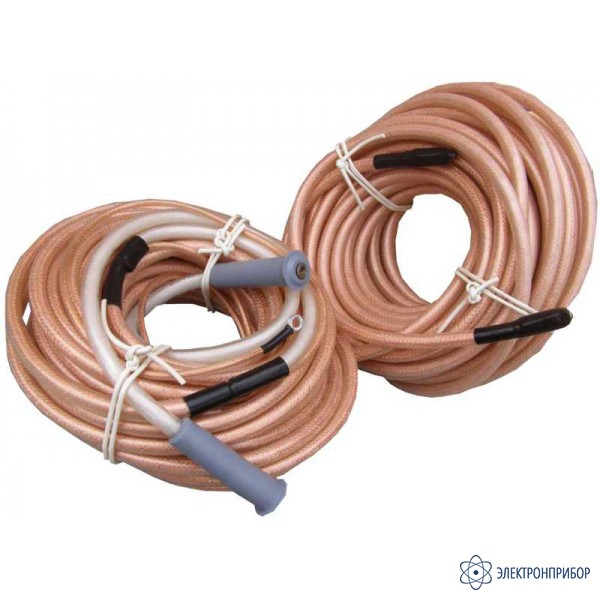

СКВИЛ-70-10 — кабель для подключения к объектам испытаний установок (сечение 10 мм²)
Код товара: 81795-
-
Гарантия
1 год
Назначение кабеля для подключения к объектам испытаний установок СКВИЛ-70:
СКВИЛ-70 предназначен для подключения высоковольтных испытательных установок с выпрямленным напряжением до 70 кВ (типа АИД-70М, УВУ-50/70, АИДМ-50/70, АИСТ-50/70) к объектам испытаний.
Описание кабеля для подключения к объектам испытаний установок СКВИЛ-70:
Кабель СКВИЛ-70 допускается использовать при испытании напряжением переменного тока 50 Гц: испытательное напряжение при этом не должно превышать 42 кВ, длительность одного испытания не более 2 минут, количество испытаний не более 30.
Конструкция кабеля СКВИЛ-70: токопроводящая жила - многопроволочная из медных мягких проволок ММ, кабеля КВГЭ, изоляция – обмотка пленками ПЭВД с промазкой к/о жидкостью, экран-обратный провод, допполнительная изоляция, оболочка ПВХ марки К-0 (для 16 мм К.О резина).
СКВИЛ-70 изготавливается со следующими сечениями:
- СКВИЛ-70-2.5 – кабель с сечением 2,5 мм2;
- СКВИЛ-70-4 – кабель с сечением 4 мм2;
- СКВИЛ-70-6 – кабель с сечением 6 мм2;
- СКВИЛ-70-10 – кабель с сечением 10 мм2;
- СКВИЛ-70-16 – кабель с сечением 16 мм2.
С каждой стороны идет 2 конца: центральная жила и заземление экрана.
Цена указана за кабель без заделки (разделки) концов.
Варианты заделок:
- крокодил;
- наконечник-кольцо;
- наконечник с внутренней резьбой (8 мм);
- струбцина.
Возможно выполнение концевых заделок по эскизам Заказчика!
-
-
Технические характеристики кабеля для подключения к объектам испытаний установок СКВИЛ-70:
Параметр Значение Рабочее напряжение постоянного тока, кВ до 70 Испытательное напряжение постоянного тока, кВ 120 Допустимая плотность тока в режиме прожига, А/мм2 10 Сечение центральной токопроводящей жилы, мм2 2,5 - 4,0 - 6,0 - 10,0 -16,0 Экран (обратный провод) – оплетка из медных проволок сечением 0,15 - 0,2 мм, общее сечение 6,0 - 10,0 Материал оболочки ПВХ марки К-0 Габарит (внешний диаметр) до 16 мм Минимальный диаметр барабана при намотке, мм не менее 150 мм Предельное допустимое число смоток-намоток до 10 000 Дополнительная изоляция оболочки в импульсном режиме(разряд конденсатора) до 25 кВ Срок службы/ресурс, лет/часов. 3/3000 Вес, г/м (справочные данные) До 350 -
Комплект поставки СКВИЛ-70-10
№ Наименование Количество 1 Кабель для подключения к объектам испытаний установок (сечение 10 мм²) СКВИЛ-70-10 1 -
Совместимость с СКВИЛ-70-10
-
Модификации СКВИЛ-70
-
СКВИЛ-70-10, кабель для подключения к объектам испытаний установок (сечение 10 мм²)
