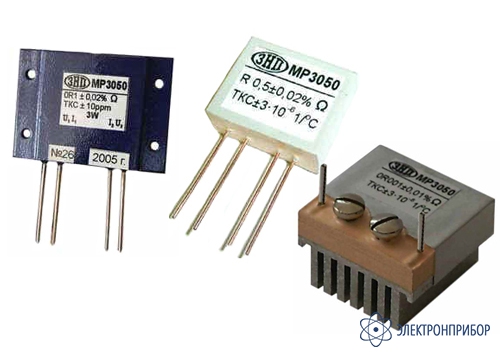

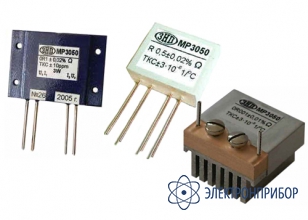

МР3050 — измерительный резистор низкоомный

Код товара: 59881

    • Гарантия

      1.5 года

    Назначение измерительного резистора низкоомного МР3050:

    Измерительные резисторы низкоомные МР3050 предназначены для применения в качестве опорных резисторов или шунтов в электрических цепях, где требуется обеспечение высокой температурной и временной стабильности, а также необходима высокая точность действительного значения сопротивления. Конструктивное исполнение - четырехзажимный резистор в герметизированном корпусе с односторонними жесткими медными выводами.

    По отдельному заказу могут изготавливаться резисторы других конструктивных исполнений на мощности 5–40Вт, совмещенные с радиаторами. Выпускаются по ТУ 6199-018-16851585-2004.

  • Технические характеристики измерительного резистора низкоомного МР3050:

    Параметр Значение
    Диапазон номинальных значений 0,001 – 10,0 Ом
    Точность подгонки к номинальному значению сопротивления, % ±0,001; ±0,002; ±0,005; ±0,01; ±0,02; ±0,05; ±0,1
    Точность калибровки действительного значения сопротивления ±0,0005%
    Температурный коэффициент сопротивления, 1ррм/°С ±3; ±5; ±10
    Годовая нестабильность действительного значения сопротивления 0,001%/год
    Частотный диапазон 0-10 кГц , частотные характеристики по согласованию
    Мощность рассеивания при t=+23°С номинальная 1,0 Вт,
    максимальная 3,0 Вт; 5,0 Вт с дополнительным радиатором
    Температурный диапазон применения от -10 до +85°С
    Пробивное напряжение между выводами резистора и корпусом 500 В
    Масса 10 – 20 г
    Исполнение Мощность, Вт Размеры, мм Диаметр выводов, мм
    A B C D E F G
    Вариант 1 0,5 15(20)* 20(15)* 7 2,5 2,5 25 - 1,0
    1 30 24 6 2,5 5 25 - 1,0
    3 30 24 9 5 5 25 - 1,5
    Вариант 2 по постоянному току 0,5 15(20)* 20(15)* 7 - 2,5 25 5(7,5)* 1,0
    1 30 24 6 - 5 25 15 1,0
    3 30 24 9 - 5 25 15 1,5

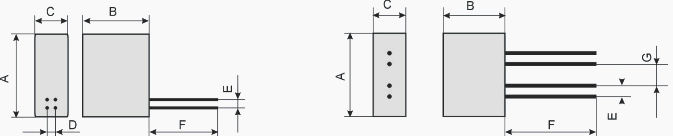

    Вариант 1 с несимметричным расположением выводов                                 Вариант 2 с симметричным расположением выводов

    * - варианты исполнения резисторов 0,5 Вт по отдельному заказу.

    По отдельному заказу могут изготавливаться резисторы других конструктивных исполнений на мощности 5–40 Вт, совмещенные с радиаторами. Выпускаются по ТУ 6199-018-16851585-2004.

  • Комплект поставки МР3050

    № Наименование Количество
    1 Измерительный резистор низкоомный МР3050 1
