НИИ-ОТК-03, НИИ ОТК 03, НИИОТК03
НИИ-ОТК-03 — набор измерительного инструмента контрольного мастера ОТК
Код товара: 38700-
Сведения о характеристиках, комплекте поставки и внешнем виде могут отличаться от представленных на сайте. Актуальную информацию уточняйте у менеджеров при заказе.
-
Гарантия
1 год
-
Артикул
02325
Описание набора измерительного инструмента контрольного мастера НИИ-ОТК-03:
Набор измерительного инструмента предназначен, прежде всего, для мастеров отдела технического контроля. Инструменты и приспособления позволяют выявить брак, произвести оценку качества выпускаемых изделий на всех стадиях технологического процесса, осуществить приемку готовой продукции.
Набор измерительного инструмента позволяет осуществить:
- Наружные и внутренние измерения, определить глубину отверстий и уступов;
- Измерение глубины пазов, отверстий и высоты уступов до 100 мм;
- Контроль величины зазоров;
- Измерение пазов и шлицев, шпоночных канавок, имеющих угловую форму и других мелких деталей;
- Измерение отверстий изделий абсолютным методом с точностью до 0,1 мм;
- Контроль внешних углов изделия;
- Контроль радиуса выпуклых/вогнутых частей изделия, и т.д.

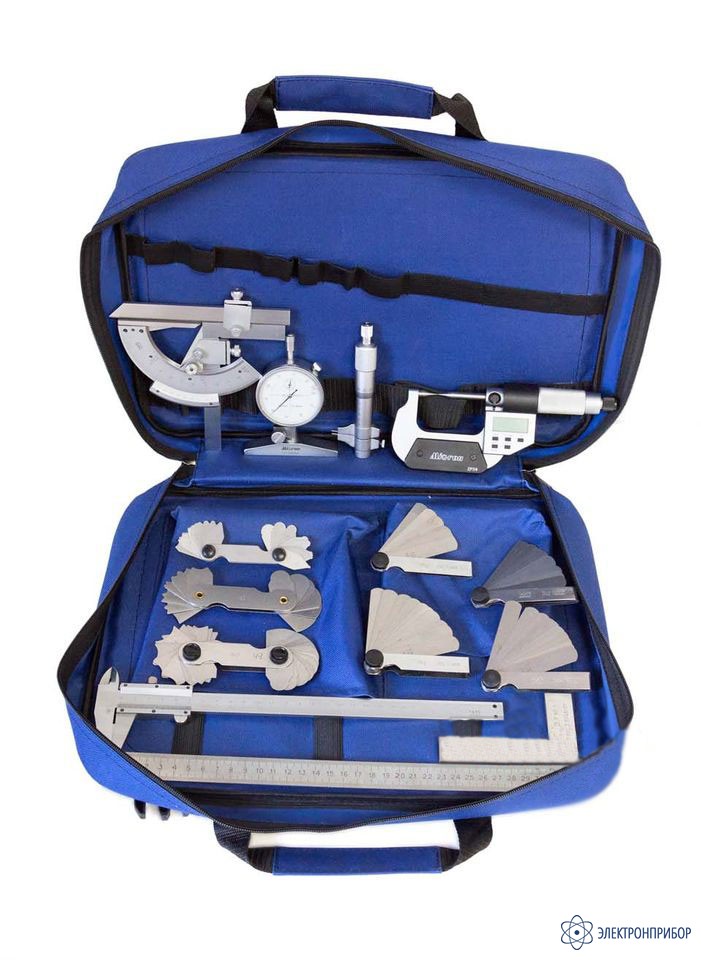

Набор состоит из штангенциркуля с глубиномером, индикаторного глубиномера, точечного микрометра, угломера с нониусом, микрометрического нутромера, угольника поверочного, радиусных шаблонов, набора щупов и линейки стальной.
-
-
Комплект поставки НИИ-ОТК-03
№ Наименование Количество 1 Штангенциркуль с глубиномером ШЦ-1-200 (0-200 мм, 0,05 мм) 1 2 Микрометр точечный (0-25 мм, 0,001 мм, 0-25 мм) 1 3 Глубиномер индикаторный ГИ-100 (0-100 мм, 0,01 мм) 1 4 Угломер с нониусом 1 5 Нутромер микрометрический ЧИЗ (5-30 мм, 0,01 мм) 1 6 Угольник поверочный УШ кл1 (100х60 мм) 1 7 Шаблоны радиусные №№1-3 3 8 Наборы щупов №№1-4 (75 мм) 4 9 Линейка стальная (300х25 мм) 1 10 Перчатки 1 11 Блокнот для записей 1 12 Ручка шариковая 1 13 Сумка 1
