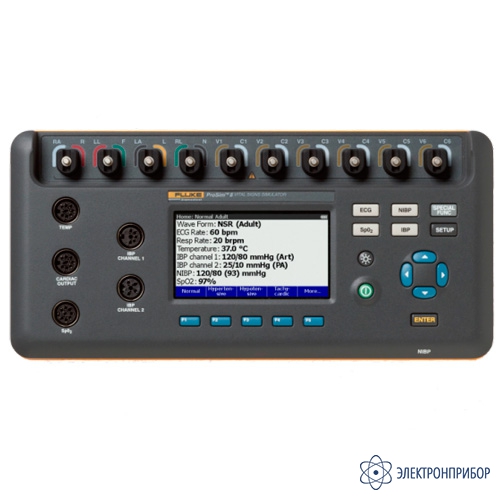

Fluke ProSim 8P-01 — генератор сигналов пациента
Код товара: 61278-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
49808-12 до 10.04.2027
-
Производитель
-
Артикул
4322364
Назначение генератора сигналов пациента Fluke ProSim 8P-01:
Ведущий в отрасли симулятор пациента Fluke ProSim 8P-01 позволяет выполнять профилактическое техническое обслуживание с одним устройством менее чем за пять минут, сокращая среднее время тестирования до 88%. Симулятор пациента Fluke ProSim 8P-01 также идеально подходит для инженеров-проектировщиков, которым необходим известный физиологический выходной сигнал.
Описание генератора сигналов пациента Fluke ProSim 8P-01:
Созданный для того, чтобы сделать комплексное тестирование монитора пациента быстрым и простым, имитатор жизненно важных функций Fluke ProSim 8P-01 предлагает полное качество монитора пациента и тестирование безопасности на основе неинвазивных тестов на линейность статического давления (НИАД) и повторяемости динамического давления, кривых ЭКГ EC13 и ACLS для завершения Nellcor и Nonin SpO2 с низкой перфузией и Masimo Rainbow SET. Fluke ProSim 8P-01 со специализированными фиксируемыми выводами ЭКГ для обеспечения надежного подключения отведений является предпочтительным тестером для специалистов по обеспечению качества и безопасности мониторов пациента. Fluke ProSim 8P-01 проверяет ЭКГ (включая ЭКГ плода / IUP и аритмию), дыхание, температуру, IBP / катетеризацию сердца, сердечный выброс, NIBP и SpO2 (включая многоволновой набор Masimo Rainbow SET) с помощью одного 5-минутного инструмента для тестирования PM . Беспроводная связь с ПК, индивидуальные предустановки, автопоследовательности, сканирование штрих-кода, встроенная память, прямой сбор данных, функции печати и пошаговая регулировка максимизируют производительность тестирования; индивидуальный кейс для переноски можно использовать как мобильную рабочую станцию. Линия тестеров для мониторов пациента Fluke Biomedical ProSim совместима с мониторами пациентов от производителей оригинального оборудования, таких как: GE Healthcare, Philips Healthcare, Spacelabs Healthcare, Nihon Kohden, Welch Allyn и Draeger (Dräger). Многоязычный пользовательский интерфейс доступен на английском, испанском, немецком, французском, японском, итальянском и китайском языках.
Особенности генератора сигналов пациента Fluke ProSim 8P-01:
- Универсальный симулятор пациента на 80% меньше и на 7,7 кг легче, чем инструменты для тестирования однофункционального симулятора;
- Многофункциональный симулятор пациента 8-в-1 представляет собой комбинированный симулятор ЭКГ, симулятор плода, имитатор аритмии, имитатор дыхания, имитатор температуры, имитатор IBP, имитатор сердечного выброса, имитатор катетеризации сердца, имитатор НИАД и является лучшим симулятором SpO2 для тестирования мульти- формы волны длины волны (с дополнительным тестовым модулем ProSim SpO2);
- Оставайтесь подключенными к клеммам ЭКГ для простого и безопасного подключения ЭКГ и отведений;
- Специальная R-кривая SpO 2 для точного тестирования новейших и будущих технологий оксиметрии;
- Проверка линейности статического давления;
- Повторяющееся моделирование НИАД для испытаний на воспроизводимость динамического давления;
- Физиологически синхронизированные импульсы по всем параметрам;
- Сканирование штрих-кода, прямой сбор и печать данных;
- Встроенные настраиваемые предварительные настройки пациента и автоматические последовательности для быстрого и легкого тестирования;
- Многоязычный пользовательский интерфейс предлагает выбор языка;
- Встроенный, легко заменяемый аккумулятор с длительным сроком службы;
- Дополнительное программное обеспечение интерфейса ПК предлагает настраиваемые процедуры / контрольные списки и автоматизированный сбор / хранение данных;
- Беспроводная связь для удаленного управления испытательным устройством с ПК, а также передачи данных и автоматизированной нормативной отчетности.
-
-
Технические характеристики генератора сигналов пациента Fluke ProSim 8P-01:
Параметр Значение Форма волны нормального синусового ритма Справка по ЭКГ Амплитуды ЭКГ указаны для отведения II (калибровка) от базовой линии до пика зубца R. Все остальные отведения пропорциональны Нормальный синусовый ритм Конфигурация с 12 отведениями с независимыми выходами, привязанными к правой ноге (RL). Выход на 10 универсальных разъемов ЭКГ, с цветовой кодировкой в соответствии со стандартами AHA и IEC Выход высокого уровня 0,5 В / мВ ± 5% от настройки амплитуды ЭКГ, доступной на разъеме BNC Амплитуда От 0,05 мВ до 0,5 мВ (с шагом 0,05 мВ); От 0,5 мВ до 5,0 мВ (с шагом 0,25 мВ) Остальные отведения пропорциональны отведению II (эталонный вывод) в процентах на:
Отведение I: 70;
Отведение II: 100;
Отведение III: 30;
Отведение V1: 24;
Отведение V2: 48;
Отведение V3: 100;
Отведение V4: 120;
Отведение V5: 112;
Отведение V6: 80Точность амплитуды ± (2% настройки + 0,05 мВ) Частота ЭКГ От 10 до 360 удуров в минуту с шагом 1 удар в минуту Точность оценки ± 1% от уставки Выбор кривой ЭКГ Длительность QRS у взрослых (80 мс) или новорожденных (40 мс) Элевация сегмента ST Только для взрослых: от -0,8 мВ до +0,8 мВ (с шагом 0,1 мВ);
дополнительные шаги: + 0,05 мВ и - 0,05 мВПо умолчанию при включении питания 60 ударов в минуту, 1,0 мВ, QRS у взрослых и подъем сегмента ST 0 мВ Форма волны кардиостимулятора Пульс кардиостимулятора Амплитуда 0 (выключен), ± 2, ± 4, ± 6, ± 8, ± 10, ± 12, ± 14, ± 16, ± 18, ± 20, ± 50, ± 100, ± 200, ± 500 и ± 700 мВ для отведения II (контрольный отвод) Точность Эталонный провод II: ± (настройка 5% + 0,2 мВ);
все остальные отведения: ± (настройка 10% + 0,4 мВ)Ширина импульса кардиостимулятора 0,1 мс, 0,2 мс, 0,5 мс, 1 мс и 2 мс ± 5% Шаговые аритмии Предсердие 80 ударов в минуту;
асинхронный 75 ударов в минуту;
спрос при частых синусовых ударах;
спрос с редкими синусовыми ударами;
атриовентрикулярный последовательный;
noncapture (один раз);
нефункцияПо умолчанию при включении питания Амплитуда 5 мВ, ширина 1 мс, форма волны предсердий Аритмия Исходный СМП 80 ударов в минуту ПВХ фокус Левый фокус, стандартная синхронизация (если не указано иное) Наджелудочковая аритмия Фибрилляция предсердий (грубая или мелкая); трепетание предсердий; синусовая аритмия; пропущенная доля (один раз); предсердная тахикардия; пароксизмальная предсердная тахкардия; узловой ритм; и наджелудочковая тахикардия Преждевременная аритмия Преждевременное сокращение предсердий (PAC); преждевременное узловое сокращение (PNC); PVC1 левый желудочек; PVC1 левый желудочек, ранний; PVC1 левый желудочек, R на T; PVC2 правый желудочек; PVC2 правый желудочек, ранний; PVC2 правый желудочек, R на T; и мультифокальные ПВХ Желудочковая аритмия ПВХ 6, 12 или 24 в минуту; частые мультифокальные ЖЭ; бигемины; тригеминия; несколько PVC (одноразовый запуск 2, 5 или 11 PVC); моновентрикулярная тахикардия (от 120 до 300 ударов в минуту с шагом 5 ударов в минуту); поливентрикулярная тахикардия (5 видов); фибрилляция желудочков (грубая или мелкая); и асистолия Нарушение проводимости Блокада сердца первой, второй или третьей степени; и правосторонняя или левосторонняя ветвь пучка Продвинутая поддержка сердечной жизни Шоковые ритмы остановки без пульса Фибрилляция желудочков (грубая), фибрилляция желудочков (мелкая), нестабильная полиморфная желудочковая тахикардия Ритмы остановки без пульса без шока Асистолия Симптоматическая брадикардия Синусовая брадикардия (<60 ударов в минуту);
АВ блокада 2 степени, мобитц I типа;
АВ блокада 2 степени, тип мобиц II;
полная / АВ блокада 3 степени;
блокада правой ножки пучка Гиса;
блокада левой ножки пучка ГисаПродвинутая система жизнеобеспечения сердца (продолжение). Симптоматическая тахикардия: обычная узко-комплексная тахикардия (QRS <0,12 секунды) Синусовая тахикардия> 150 ударов в минуту > 150 ударов в минуту Наджелудочковая тахикардия СВТ Симптоматическая тахикардия: обычные тахикардии с широким комплексом (QRS ≥ 0,12 секунды) Синусовая тахикардия > 150 ударов в минуту Наджелудочковая тахикардия СВТ с аберрантностью Нерегулярная тахикардия Фибрилляция предсердий (грубая и мелкая), трепетание предсердий, нестабильная мономорфная желудочковая тахикардия (от 120 до 300 ударов в минуту), torsade de pointes / полиморфная желудочковая тахикардия (длинный интервал QT) ЭКГ тестирование работоспособности Амплитуда От 0,05 мВ до 0,5 мВ (с шагом 0,05 мВ); От 0,5 мВ до 5,0 мВ (с шагом 0,25 мВ) Остальные выводы пропорциональны отведению II (эталонный вывод) в процентах на:
Отведение I: 70;
отведение II: 100;
отведение III: 30;
отведение с V1 по V6: 100Пульсовая волна 30 ударов в минуту, 60 ударов в минуту, с шириной импульса 60 мс Квадратная волна 0,125 Гц, 2 Гц, 2,5 Гц Треугольник волна 0,125 Гц, 2 Гц, 2,5 Гц Синусоидальная волна 0,05 Гц, 0,5 Гц, 1, 2 Гц, 5 Гц, 10 Гц, 25 Гц, 30 Гц, 40 Гц, 50 Гц, 60 Гц, 100 Гц и 150 Гц Обнаружение зубца R Форма волны Треугольный импульс Показатель 30 ударов в минуту, 60 ударов в минуту, 80 ударов в минуту, 120 ударов в минуту, 200 ударов в минуту и 250 ударов в минуту Ширина От 8 мс до 20 мс с шагом 2 мс и от 20 мс до 200 мс с шагом 10 мс Точность ширины ± (1% настройки + 1 мс) Обнаружение QRS Ширина От 8 мс до 20 мс с шагом 2 мс и от 20 мс до 200 мс с шагом 10 мс Точность ширины ± (1% настройки + 1 мс) Показатель 30 ударов в минуту, 60 ударов в минуту, 80 ударов в минуту, 120 ударов в минуту, 200 ударов в минуту и 250 ударов в минуту R-волна вверх по склону 0,875 амплитуда, 0,4375 x ширина R-волна вниз по склону Полная амплитуда, 0,5 x ширина S-волна вверх по склону 0,125 амплитуда, 0,0625 x ширина Отторжение высоких зубцов T Форма волны QT Интервал 350 мс Ширина T-волны 180 мс Форма T-волны ½ синусоиды Амплитуда Опорного провода от 0% до 150% с шагом 10% Показатель 80 ударов в минуту Точность оценки ± 1% от уставки Амплитуда точности ± (2% настройки + 0,05 мВ) ЭГК артефакт Тип 50 Гц, 60 Гц, мускулатура, отклонение от базовой линии, дыхание Размер 25%, 50%, 100% нормального синусового зубца R для каждого отведения Выбор ведущего Все, RA, LL, LA, V1, V2, V3, V4, V5, V6 ЭКГ плода / матери Частота сердечных сокращений плода (фиксированная) От 60 до 240 ударов в минуту с шагом 1 удар в минуту Частота сердечных сокращений плода (IUP) 140 ударов в минуту в начале, затем изменяется в зависимости от давления Кривые внутриматочного давления Регулируемое замедление, раннее замедление, позднее замедление и равномерное ускорение Продолжительность волны 90 секунд, колоколообразная кривая давления, от 0 мм рт. Ст. До 90 мм рт. Ст. И возврат к 0 Период IUP 2 минуты, 3 минуты или 5 минут и ручной Настройки по умолчанию FHR 120 ударов в минуту, равномерная волна замедления, ручная Инвазивное кровяное давление Каналы 2, каждый независимо настраивается с идентичными параметрами и индивидуально электрически изолирован от всех других сигналов Входное / выходное сопротивление 300 Ом - или ± 10% Диапазон входа возбудителя От 2 до 16 В пиковое Диапазон частот входа возбудителя От постоянного тока до 5000 Гц Чувствительность преобразователя 5 (по умолчанию) или 40 мкВ / В / мм ртутного столба Точность давления ± (1% от уставки + 1 мм ртутного столба) точность гарантирована только для возбуждения постоянным током Статическое давление от 10 до + 300 мм ртутного столба с шагом 1 мм ртутного столба Единицы давления мм ртутного столба или кПа Динамические формы волны Тип (давления по умолчанию) Артериальный (120/80);
Лучевая артерия (120/80);
Левый желудочек (120/00);
Правый желудочек (25/00);
Легочная артерия (25/10);
Клин легочной артерии (10/2);
Правое предсердие (центральная венозная или ЦВД) (15/10)Изменчивость давления Систолическое и диастолическое давление независимо изменяются с шагом 1 мм ртутного столба Артефакт дыхания Артериальная, лучевая артерия и левый желудочек Умножение от 5% до 10% Другое 5 мм ртутного столба или 10 мм ртутного столба Дыхание Темп 0 (выключен), от 10 до 150 вдохов в минуту с шагом 1 вдох в минуту Волны Нормальный или вентилируемый Соотношение (вдохновение: истечение срока) Нормальный 1:1, 1:2, 1:3, 1:4, 1:5 Вентилируемый 1:1 Вариации импеданса (Δ Ω) От 0,00 Ом до 1,00 Ом с шагом 0,05 Ом и от 1 Ом до 5 Ом с шагом 0,25 Ом Дельта точности ± (3% настройки + 0,05 Ом) Исходный уровень 500 Ом, 1000 Ом (по умолчанию), 1500 Ом, 2000 Ом, выводы I, II, III Базовый уровень точности ± 5% Свинец дыхания LA или LL (по умолчанию) Выбор апноэ 12 секунд, 22 секунды или 32 секунды (разовые события) или непрерывно (апноэ ВКЛ = дыхание ВЫКЛ) По умолчанию при включении питания 20 вдохов в минуту, дельта 1,0 Ом Температура Диапазон От 30 ° C до 42,0 ° C с шагом 0,5 ° C Точность ± 0,4 ° С Совместимость Yellow Springs, Inc. (YSI) серии 400 и 700 Выход Круглый 4-контактный DIN Сердечный выброс Тип катетера Бакстер Эдвардс, 93a-131-7f Калибровочный коэффициент 0,542 (инжектат 0 ° C), 0,595 (инжектат 24 ° C) Температура крови От 36 ° C (98,6 ° F) до 38 ° C (100,4 ° F) ± 2% с шагом 1 ° C Объем инъекции 10 кубиков Температура впрыска 0 ° C или 24 ° C Сердечный выброс 2,5, 5, 10 литров в минуту ± 7,5% Кривая неисправного впрыска Форма волны для моделирования доступна Кривая шунтирования слева направо Форма волны для моделирования доступна Калиброванный импульс 1,5° в течение 1 секунды Коннектор Круглый 7-контактный DIN По умолчанию при включении питания 5 литров в минуту, инъекционный раствор 0 ° C, температура крови 37 ° C Неинвазивное кровяное давление Единицы давления мм ртутного столба или кПа Диапазон испытаний сброса давления От 100 до 400 мм ртутного столба или кПа Манометр (измеритель давления) Диапазон От 10 до 400 мм ртутного столба Разрешение 0,1 мм ртутного столба Точность ± (0,5% показания + 0,5 мм ртутного столба) Источник давления Диапазон От 20 до 400 мм ртутного столба Разрешение 1 мм ртутного столба Моделирование НИАД Пульс Не более 2 мм ртутного столба в системе НИАД объемом 500 мл Объем перемещенного воздуха 1,25 мл максимум Моделирование (систолическое / диастолическое [MAP]) Взрослый 60/30 (40), 80/50 (60); 100/65 (77); 120/80 (93); 150/100 (117); и 200/150 (167) и 255/195 (215) Неонатальный 35/15 (22); 60/30 (40); 80/50 (60); 100/65 (77); 120/80 (93) и 150/100 Вариабельность давления Систолическое и диастолическое давление изменяются на 1 мм ртутного столба Повторяемость В пределах ± 2 мм ртутного столба (при максимальной длительности импульса независимо от тестируемого устройства) Синхронизация Нормальная частота сердечных сокращений синуса От 30 до 240 ударов в минуту Максимальная скорость при 1 мл 240 ударов в минуту, достижимая при импульсах до 1 мл Максимальная скорость при 1,25 мл 180 ударов в минуту Аритмия Преждевременное сокращение предсердий (PAC), преждевременное сокращение желудочков (PVC), фибрилляция предсердий и задержка сердечных сокращений Испытание на герметичность Целевое давление От 20 до 400 мм ртутного столба Время истечения От 0:30 до 5:00 минут: секунды с шагом 30 секунд Диапазон От 0 мм ртутного столба в минуту до 200 мм ртутного столба Скорость утечки < 2 мм ртутного столба в минуту на 500 мл жеского объема Тест на SpO2 (опция) % O2 Диапазон От 30% до 100% Разрешение 1% Точность С кривой R производителя оксиметра:
насыщение в пределах определенного диапазона проверяемого оборудования: ± (1 отсчет + указанная точность проверяемого оборудования);
насыщенность вне определенного диапазона проверяемого оборудования: монотонный с неопределенной точностью;
С помощью R-образных кривых Fluke Biomedical:
от 91% до 100% ± (3 отсчета + указанная точность проверяемого оборудования);
от 81% до 90% ± (5 отсчетов + указанная точность проверяемого оборудования);
от 71% до 80% ± (7 отсчетов + указанная точность проверяемого оборудования);
Монотонный ниже 7% с неопределенной точностьюПередача: отношение тока детектора к току светодиода, выраженное в миллионных долях (ppm) Диапазон От 0 до 300 частей на миллион Разрешение 0,01 частей на миллион Точность + 50% / - 30% для совместимых мониторов, для других не указано. Выбирается по размеру и цвету пальца: темный, толстый палец, средний палец, светлый, тонкий палец, стопа новорожденного. Полный диапазон и разрешение доступны в инженерном режиме Амплитуда импульса Диапазон От 0% до 20% Разрешение 0,01 % Артефакт Диапазон От 0% до 5% передачи Разрешение 1% Показатель Все настройки моделирования дыхания ProSim Окружающий свет Окружающий свет Диапазон От 0 до 5X проходящий свет Разрешение 1X Частота DC, 50 Hz, 60 Hz, and 1 kHz to 10 kHz in 1 kHz steps Технология Masimo Rainbow Протестируйте технологию Masimo Rainbow с помощью дополнительного адаптера, поставляемого Masimo, который позволяет устройству ProSim с двумя длинами волн тестировать систему с несколькими длинами волн Rainbow Совместимые продукты производителей С производителем R-кривой Неллкор, Масимо, Нонин и Нихон Коден С кривой R Fluke Mindray, GE-Ohmeda, Philips / HP и BCI Предварительно определенные моделирования Обычный;
гипертонический;
гипотензивный;
тахикардия;
брадикардический;
мерцание желудочков;
асистолияАвтопоследовательности Последовательность тестирования монитора;
последовательность ЭКГ;
последовательность тестирования оксиметра;
последовательность сердечной недостаточности;
последовательность аритмии;
последовательность упражнений;
последовательность дыхания;
последовательность тестирования НИАД;
последовательность тестирования IBP;

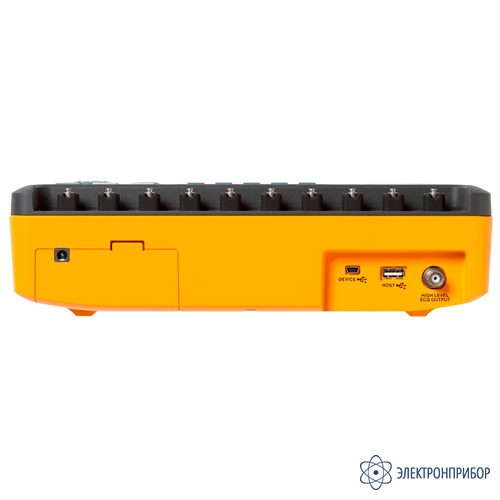

последовательность температурОбщие характеристики Температура Рабочая От 10 до 40 ° C (от 50 до 104 ° F) Хранения От -20 ° C до +60 ° C (от -4 ° F до +104 ° F) Влажность От 10% до 90% без конденсации Высота 3000 метров (9843 футов) Размер 14,5 x 30,2 x 8,6 см (5,7 x 11,9 x 3,4 дюйма) Отображать Цветной сенсорный ЖК-дисплей Коммуникация Восходящий порт USB-устройства;
разъем Mini-B для управления с компьютера;
порт USB-хост-контроллера - тип A, выход 5 В, максимальная нагрузка 0,5 А. Разъем для клавиатуры, считывателя штрих-кода и принтера;
беспроводной IEEE 82.15.4 для управления компьютеромМощность Литий-ионный аккумулятор Зарядное устройство Вход от 100 В до 240 В, выход 15 В / 2,0 А. Для оптимальной работы зарядное устройство следует подключать к правильно заземленной розетке переменного тока Срок службы батареи 9 часов (минимум), 100 циклов НИАД типично Масса 1,87 кг (4,2 фунта) Стандарты безопасности IEC / EN 61010-1 3-е издание;
степень загрязнения 2 CAT НетСертификаты CE, CSA, C-TICK N10140, RoHs Электромагнитная совместимость (ЭМС) МЭК 61326-1: 2012 -

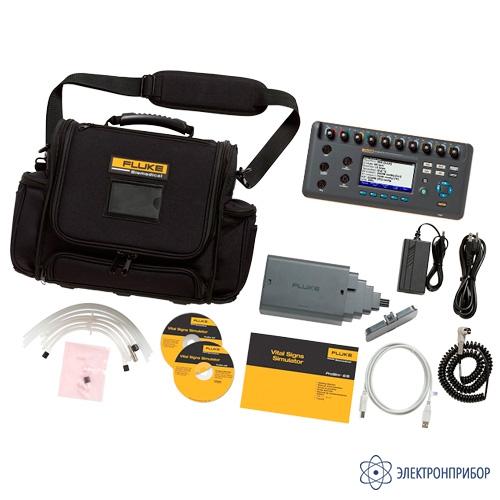

Комплект поставки Fluke ProSim 8P-01
№ Наименование Количество 1 Генератор сигналов пациента Fluke ProSim 8P-01 1 2 Источник питания с кабелем питания 1 3 Набор устройств для наложения компрессионных манжет 1 4 Переходник для подключения манжет 5 5 Модуль генерации SpO2 с кабелем 1 6 Кабели для генерации температуры 2 7 Переносная сумка 1 8 Руководство по эксплуатации 1 9 Методика поверки 1 -
