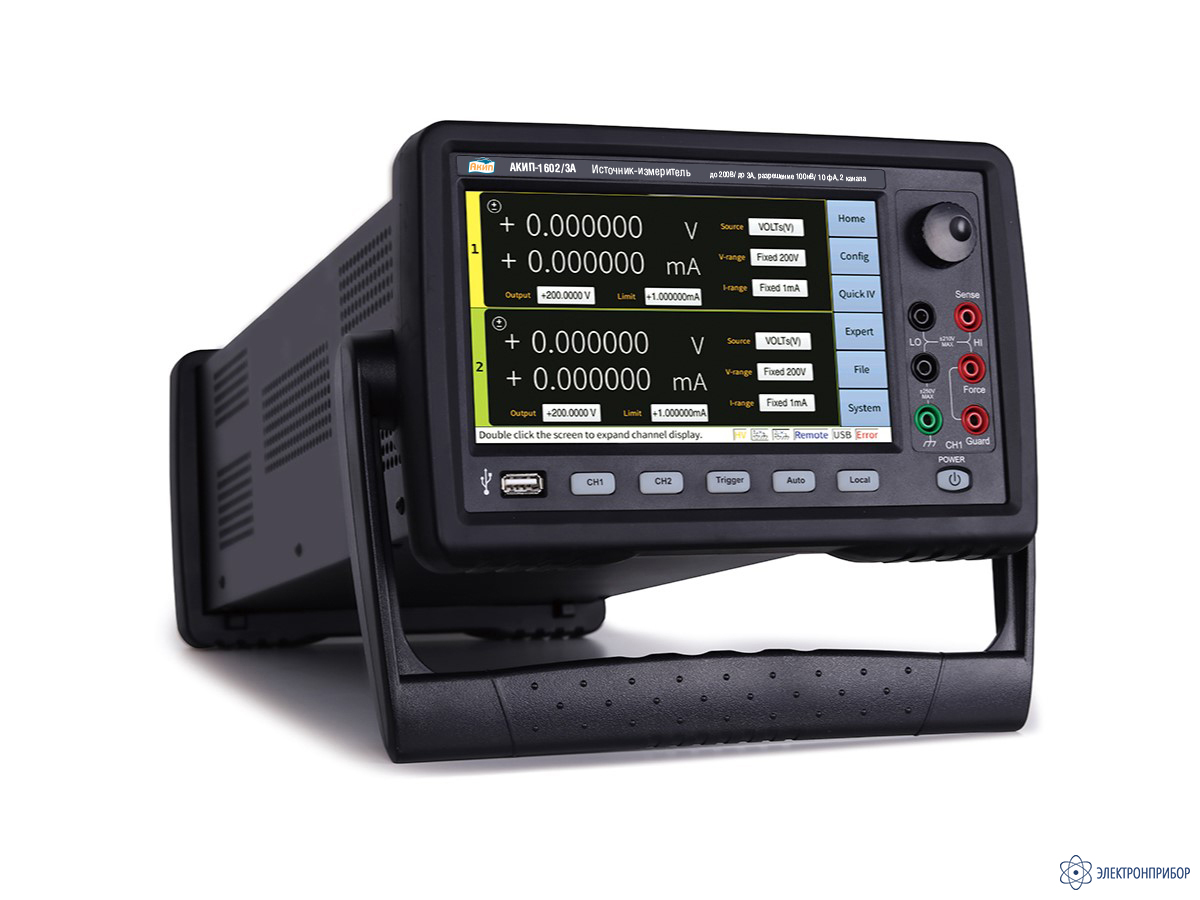

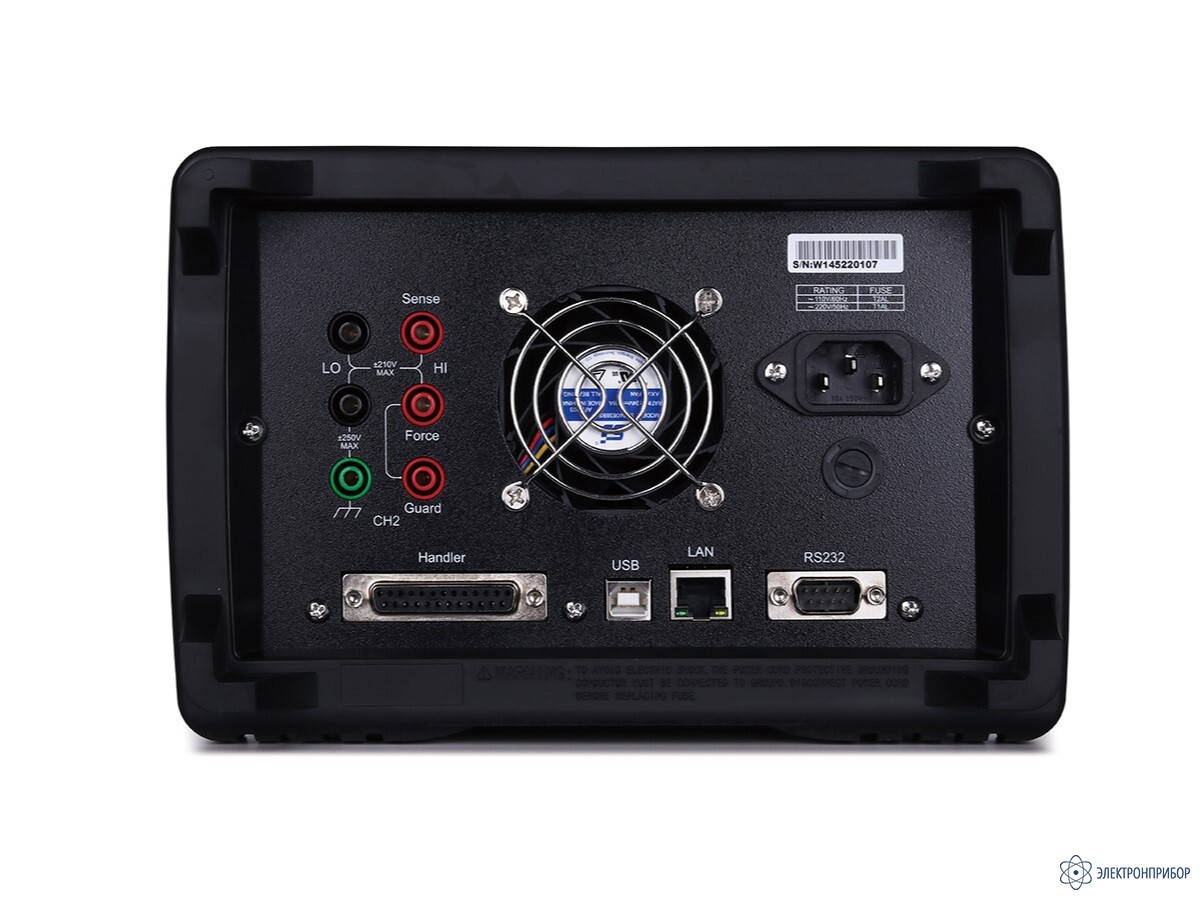

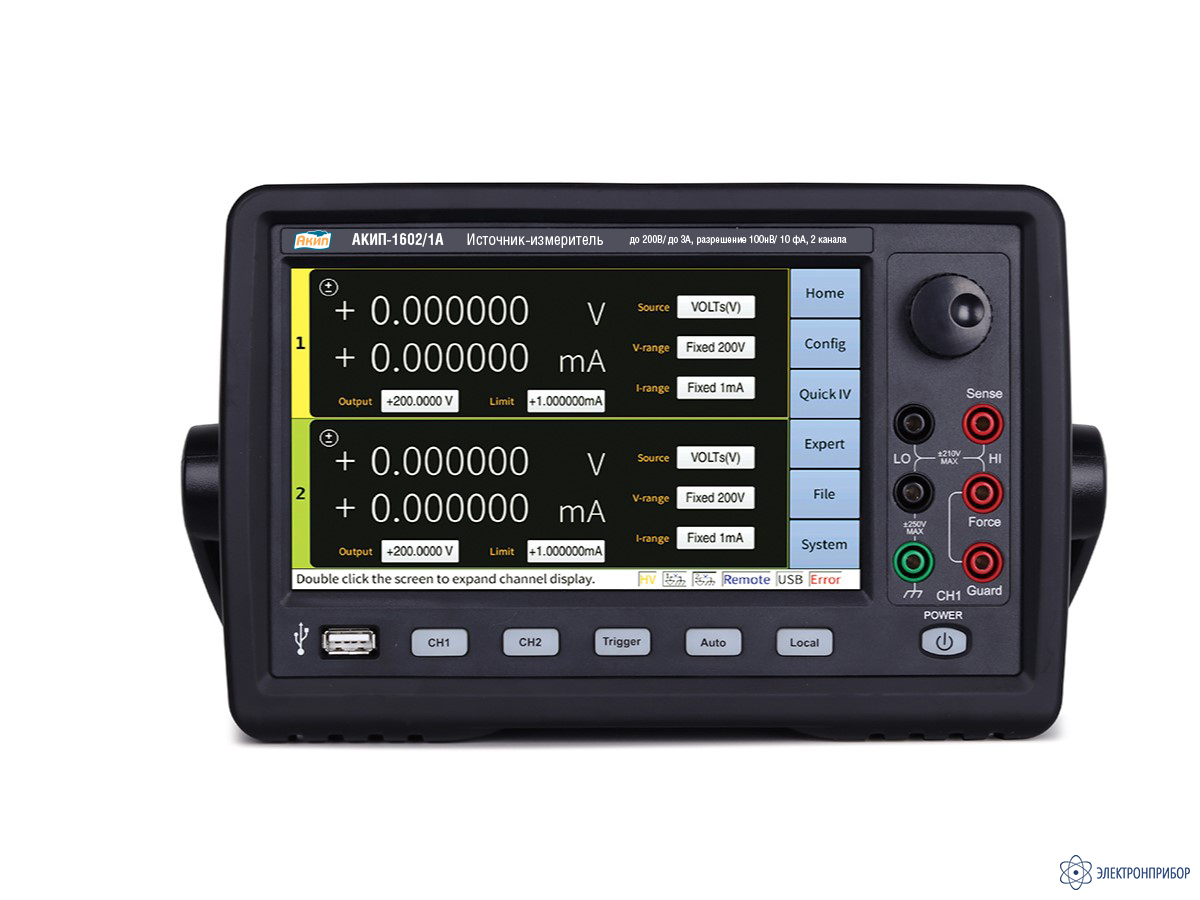

АКИП-1602/3А — источник-измеритель
Код товара: 74717-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
92248-24 до 03.06.2029
-
Производитель
Описание источника-измерителя АКИП-1602/3А:
Новая серия АКИП-1602 4-х квадрантных прецизионных источников-измерителей (source meter unit) характеризуется высокой стабильностью и точностью воспроизведения электрической мощности постоянного тока (источник) с одновременным измерением выходного сигнала с максимальным разрешением 6 ½ разряда (мультиметр). Во время анализа ВАХ и испытаний ИУ прибор может быть задействован в качестве прецизионного источника (напряжение, ток, источник импульсов), и одновременно как вольтметр, амперметр и омметр. Наиболее востребовано применение новинок для характеризации компонентов в производственных приложениях, включающих тест изделий полупроводниковой архитектуры, органических материалов, современных систем энергосберегающего освещения, анализ пассивных элементов РЭА и характеристик наноматериалов.
Особенности источников-измерителей серии АКИП-1602:
- прецизионный «Источник-Измеритель» с работой в режимах источник напряжения, источник тока, измеритель напряжения / амперметра, измеритель сопротивления;
- число каналов: 1 или 2 (модели с индексом А);
- работа в четырех квадрантах ВАХ (диаграммы «напряжение-ток»);
- выходные характеристики: до ±210 В и ±3 А (режим DC) или до ±10,5 А в импульсном режиме (в зависимости от модификации);
- разрешение от 100 нВ и 10 фА (в зависимости от модификации);
- базовая погрешность (DCV): ±0,02% (при разрешении 6,5 разрядов);
- быстродействие: 1М измерений/с при разрешении 4,5 разрядов;
- отображение кривых I-В, X-t и других графиков на экране;
- измерения по 2-х и 4-х проводной схеме подключения с программируемыми током и напряжением;
- работа по программе, минимальная длительность шага 1 мкс;
- встроенные программы тестирования диодов, триодов, MOS tubes, IGBT;
- встроенная функция LIMIT: поддержка 14 групп допусковых тестов годен / негоден (PАSS / FAIL), несколько типов сортировки, режимы задания допуска;
- встроенные математические функции;
- защита от перенапряжения и перегрева ИУ (OVP / OTP);
- интерфейс: RS-232, USB, LAN;
- большой графический, сенсорный ЖК-дисплей (TFT, диагональ 17 см, разрешение 800 х 480).
-
-
Технические характеристики источника-измерителя АКИП-1602/3А:
Параметр Значение АКИП-1602/1 АКИП-1602/1А АКИП-1602/2 АКИП-1602/2А АКИП-1602/3 АКИП-1602/3А АКИП-1602/4 Режим "Источник" (Source) Число каналов 1 2 1 2 1 2 1 Максимальная индикация / число разрядов 6,5 5,5 Выходные характеристики Напряжение ±210 В ±63 В Ток DC ±3,3 А ±1,515 А Ток (импульс) ±10,5 А нет Максимальное разрешение Напряжение 100 нВ 1 мкВ Ток 10 фА 1 пА 100 фА 10 пА Максимальная мощность (output Pow) 38,8 Вт Режим «Измеритель» (Measure) Максимальная индикация / число разрядов 6,5 Диапазон измерений Напряжение 100 нВ…200 В 100 нВ…60 В Ток 10 фА…10 А1 100 фА…10 А1 10 фА…3 А 1 пА…1,5 А Сопротивление 1 мкОм…200 МОм Максимальное разрешение Напряжение 100 нВ Ток 10 фА 100 фА 10 фА 100 фА Сопротивление 1 мкОм 1 – предел 10 А доступен только в импульсном режиме Максимальные значения напряжения и тока Режим Максимальное напряжение (В) Максимальный ток (А) Ограничение суммарного тока при применении Канала 1 (I1, V1) и канала 2 (I2, V2) 1 V1 (В) V2 (В) Предельный ток (А) Постоянный ток или напряжение 6 3,03 ±(0 ≤ V1 ≤ 6) ±(0 ≤ V2 ≤ 6) I1 + I2 ≤ 4 21 1,515 ±(6 ≤ V2 ≤ 21) I1 + I2 x1,6 ≤ 4 210 0,105 ±(6 ≤ V1 ≤ 21) ±(0 ≤ V2 ≤ 6) I1 + I2 x0,625 ≤ 2,5 Импульсный ток или напряжение 6 10,5 ±(6 ≤ V2 ≤ 21) I1 + I2 ≤ 2,5 200 1,515 - 210 0,105 1 – 2 канала имеют модели АКИП-1602/1А, АКИП-1602/2А, АКИП-1602/3А Пределы и разрешение установки выходного напряжения Предел Значение выходного напряжения Разрешение установки Максимальный ток Длительность импульсов АКИП-1602/1
АКИП-1602/1ААКИП-1602/2
АКИП-1602/2А
АКИП-1602/3
АКИП-1602/3А
АКИП-1602/4DC Импульс 0,2 В 0 ≤ |V| ≤ 0,21 В 0,1 мкВ 1 мкВ ±3,03 А ±10,5 А 50 мкс ≤ t ≤ 100 мкс 2 В 0 ≤ |V| ≤ 2,1 В 1 мкВ 10 мкВ 20 В 0 ≤ |V| ≤ 6 В 10 мкВ 100 мкВ 0 ≤ |V| ≤ 21 В ±1,515 А ±1,515 А 200 В1 0 ≤ |V| ≤ 6 В 100 мкВ 1 мВ ±3,03 А ±3,03 А ±10,5 А 50 мкс ≤ t ≤ 1 мс 6 ≤ |V| ≤ 21 В ±1,515 А ±1,515 А 50 мкс ≤ t ≤ 100 кс 0 ≤ |V| ≤ 180 В - ±1,05 А 50 мкс ≤ t ≤ 10 мс 0 ≤ |V| ≤ 200 В - ±1,515 А 50 мкс ≤ t ≤ 2,5 мс 0 ≤ |V| ≤ 210 В - ±105 мА 50 мкс ≤ t 21 ≤ |V| ≤ 210 В ±105 мА - - 1) - 60 В для модификации АКИП-1602/4 Пределы и разрешение установки выходного тока Предел Значение выходного тока Разрешение установки Максимальный ток Длительность импульсов АКИП-1602/1
АКИП-1602/1 ААКИП-1602/2 АКИП-1602/2А АКИП-1602/3 АКИП-1602/3А АКИП-1602/4 DC Импульс 10 нАа) 0 ≤ |I| ≤ 10,5 нА 10 фА - 100 фА 1пА ±210 В ±210 В 50 мкс ≤ t ≤ 100 кс 100 нА 0 ≤ |I| ≤ 105 нА 100 фА 1пА 1пА 10 пА 1 мкА 0 ≤ |I| ≤ 1,05 мкА 1пА 10 пА 10 пА 100 пА 10 мкА 0 ≤ |I| ≤ 10,5 мкА 10 пА 100 пА 100 пА 1 нА 100 мкА 0 ≤ |I| ≤ 105 мкА 100 пА 1 нА 1 нА 10 нА 1 мА 0 ≤ |I| ≤ 1,05 мА 1 нА 10 нА 10 нА 100 нА 10 мА 0 ≤ |I| ≤ 10,5 мА 10 нА 100 нА 100 нА 1 мкА 100 мА 0 ≤ |I| ≤ 105 мА 100 нА 1 мкА 1 мкА 10 мкА 1А 0 ≤ |I| ≤ 105 мА 1 мкА 10 мкА 10 мкА 100 мкА ±210 В - - 105 мА ≤ |I| ≤ 1,05 А ±21 В - - 1,5 А 0 ≤ |I| ≤ 105 мА ±210 В - - 105 мА ≤ |I| ≤ 1,515 А ±21 В - - 0 мА ≤ |I| ≤ 1,515 А - ±21 В 50 мкс ≤ t ≤ 100 кс 0 мА ≤ |I| ≤ 1,05 А b) - ±180 В 50 мкс ≤ t ≤ 10 мс 0 мА ≤ |I| ≤ 1,515 А a) - ±200 В 50 мкс ≤ t ≤ 2,5 мс 3 А 0 ≤ |I| ≤ 105 мА 10 мкА 100 мкА 100 мкА 1 мА ±210 В - - 105 мА ≤ |I| ≤ 1,515 А ±21 В - - 1,515 мА ≤ |I| ≤ 3,03 А - - ±6 В - - 10 А c) 0 ≤ |I| ≤ 10,5 А - - ±6 В 50 мкс ≤ t ≤ 1 мс а) - отсутствует у моделей АКИП-1602/2 и АКИП-1602/2А.
b) - уровень тока в основании импульсов ограничен до ± 50 мА.
с) - уровень тока в основании импульсов ограничен до ± 500 мА.Технические характеристики в режиме воспроизведения напряжения («Источник»/ Source) Предел Параметр Значения АКИП-1602/1
АКИП-1602/1ААКИП-1602/2
АКИП-1602/2ААКИП-1602/3
АКИП-1602/3ААКИП-1602/4 ±200 мВ Разрешение 0,1 мкВ 1 мкВ 1 мкВ 1 мкВ Погрешность установки ±(0,015 % + 225 мкВ) Шум ≤10 мкВ ±2 В Разрешение 1 мкВ 10 мкВ 10 мкВ 10 мкВ Погрешность установки ±(0,02 % + 350 мкВ) Шум ≤20 мкВ ±20 В Разрешение 10 мкВ 100 мкВ 100 мкВ 100 мкВ Погрешность установки ±(0,015 % + 5 мВ) Шум ≤200 мкВ ±200 В Разрешение 100 мкВ 1 мВ 1 мВ - Погрешность установки ±(0,015 % + 50 мВ) Шум ≤2 мВ Технические характеристики в режиме воспроизведения тока («Источник»/ Source) Предел Параметр Значения АКИП-1602/1
АКИП-1602/1ААКИП-1602/2
АКИП-1602/2ААКИП-1602/3
АКИП-1602/3ААКИП-1602/4 ±10 нА Разрешение 10 фА - 100 фА - Погрешность установки ±(0,1 % + 50 пА) Шум ≤2 пА ±100 нА Разрешение 100 фА 1 пА 1 пА - Погрешность установки ±(0,06 % + 100 пА) Шум ≤5 пА ±1 мкА Разрешение 1 пА 10 пА 10 пА 10 пА Погрешность установки ±(0,025 % + 500 пА) Шум ≤25 пА ±10 мкА Разрешение 10 пА 100 пА 100 пА 100 пА Погрешность установки ±(0,025 % + 15 нА) Шум ≤60 пА ±100 мкА Разрешение 100 пА 1 нА 1 нА 1 нА Погрешность установки ±(0,02 % + 25 нА) Шум ≤3 нА ±1 мА Разрешение 1 нА 10 нА 10 нА 10 нА Погрешность установки ±(0,02 % + 200 нА) Шум ≤6 нА ±10 мА Разрешение 10 нА 100 нА 100 нА 100 нА Погрешность установки ±(0,02 % + 2,5 мкА) Шум ≤200 нА ±100 мА Разрешение 100 нА 1 мкА 1 мкА 1 мкА Погрешность установки ±(0,02 % + 20 мкА) Шум ≤600 нА ±1 А Разрешение 1 мкА 10 мкА 10 мкА 10 мкА Погрешность установки ±(0,03 % + 15 мА) Шум ≤70 мкА ±1,5 А Разрешение 1 мкА 10 мкА 10 мкА 10 мкА Погрешность установки ±(0,05 % + 35 мА) Шум ≤150 мкА ±3 А Разрешение 10 мкА 100 мкА - - Погрешность установки ±(0,4% + 7 мА) - Шум не нормируется ±10 А 1 Разрешение 10 мкА 100 мкА - - Погрешность установки ±(0,4 % + 25 мА) 2 - Шум не нормируется 1 – предел 10 А доступен только в импульсном режиме у моделей АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А.
2 - при PLC=0,01.Технические характеристики при измерении напряжения («Измеритель»/ Meter) Предел Параметр Значения АКИП-1602/1
АКИП-1602/1ААКИП-1602/2
АКИП-1602/2ААКИП-1602/3
АКИП-1602/3ААКИП-1602/4 ±200 мВ Разрешение 0,1 мкВ Погрешность измерения ±(0,015 % + 225 мкВ) ±2 В Разрешение 1 мкВ Погрешность измерения ±(0,02 % + 350 мкВ) ±20 В Разрешение 10 мкВ Погрешность измерения ±(0,015 % + 5 мВ) ±200 В Разрешение 100 мкВ - Погрешность измерения ±(0,015 % + 50 мВ) Диапазоны максимальных значений ± 210 мВ…± 210 В Входное сопротивление >10 ГОм Температурный коэффициент (TC) ±(0,15 х погрешность измерений/°С) Технические характеристики при измерении тока («Измеритель»/ Meter) Предел Параметр Значения АКИП-1602/1
АКИП-1602/1ААКИП-1602/2
АКИП-1602/2ААКИП-1602/3
АКИП-1602/3ААКИП-1602/4 ±10 нА Разрешение 10 фА - 10 фА - Погрешность измерения ±(0,1 % + 50 пА) ±100 нА Разрешение 100 фА 100 фА 100 фА - Погрешность измерения ±(0,06 % + 100 пА) ±1 мкА Разрешение 1 пА Погрешность измерения ±(0,025 % + 500 пА) ±10 мкА Разрешение 10 пА Погрешность измерения ±(0,025 % + 1,5 нА) ±100 мкА Разрешение 100 пА Погрешность измерения ±(0,02 % + 25 нА) ±1 мА Разрешение 1 нА Погрешность измерения ±(0,02 % + 200 нА) ±10 мА Разрешение 10 нА Погрешность измерения ±(0,02 % + 2,5 мкА) ±100 мА Разрешение 100 нА Погрешность измерения ±(0,02 % + 20 мкА) ±1 А Разрешение 1 мкА Погрешность измерения ±(0,03 % + 1,5 мА) ±1,5 А Разрешение 1 мкА Погрешность измерения ±(0,05 % + 3,5 мА) ±3 А Разрешение 10 мкА - Погрешность измерения ±(0,4 % + 7 мА) - ±10 А 1 Разрешение 10 мкА - Погрешность измерения ±(0,4 % + 25 мА) 2 - 1 – предел 10 А доступен только в импульсном режиме у моделей АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А.
2 - при PLC=0,01.Технические характеристики при измерении сопротивления Предел Параметр Значения АКИП-1602/1
АКИП-1602/1ААКИП-1602/2
АКИП-1602/2ААКИП-1602/3
АКИП-1602/3ААКИП-1602/4 2 Ом Разрешение 1 мкОм Тестовый ток 1 А Погрешность измерения ±(0,02 % + 0,00035 Ом) 20 Ом Разрешение 10 мкОм Тестовый ток 100 мА Погрешность измерения ±(0,06 % + 0,0035 Ом) 200 Ом Разрешение 100 мкОм Тестовый ток 10 мА Погрешность измерения ±(0,065 % + 0,035 Ом) 2 кОм Разрешение 1 мОм Тестовый ток 1 мА Погрешность измерения ±(0,06 % + 0,35 Ом) 20 кОм Разрешение 10 мОм Тестовый ток 100 мкА Погрешность измерения ±(0,065 % + 3,5 Ом) 200 кОм Разрешение 100 мОм Тестовый ток 10 мкА Погрешность измерения ±(0,06 % + 35 Ом) 2 МОм Разрешение 1 Ом Тестовый ток 1 мкА Погрешность измерения ±(0,095 % + 350 Ом) 20 МОм Разрешение 10 Ом Тестовый ток 100 нА Погрешность измерения ±(0,18 % + 3,5 кОм) 200 МОм Разрешение 100 Ом Тестовый ток 10 нА Погрешность измерения ±(1,08 % + 35 кОм) Максимальная длительность импульсов и коэффициента заполнения (АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А) Режим DC или импульсный режим Максимальное напряжения Максимальный ток на вершине импульсов Максимальный ток в основании импульсов Максимальная длительность импульса Максимальный Коэффициент заполнения 6 В 3,03 А 1) 3,03 А а) непрерывный 100 % 21 В 1,515 А а) 1,515 А а) непрерывный 100 % 210 В 0,105 А 0,105 А непрерывный 100 % Только импульсный режим 6 В 10,5 А 0,5 А 1 мс 2,5 % 180 В 10,5 А 0,05 А 10 мс 2,5 % 200 В 1,515 А 0,05 А 2,5 мс 2,5 % 1) - при использовании двух каналов ограничивается суммарный максимальный ток двух каналов Минимальная длительность импульсов при данном напряжении, токе и условии установления переходного процесса (АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А) Значение источника Предельное значение Нагрузка Установление переходного процесса у источника (% от предела) Минимальная длительность импульса 200 В 1,5 А 200 Ом 0,1 % 1 мс 6 В 10,5 А 0,6 Ом 0,1 % 0,2 мс 1,5 А 200 В 65 Ом 0,1 % 2,5 мс 10, 5 А 6 В 0,5 Ом 0,1 % 0,2 мс Дополнительная погрешность при установке времени измерения меньше 1PLC Установка PLC Номинальный предел напряжения Номинальный предел тока 0,2 В 2…200 В 10 нА 100 нА 1 мкА…100 мА 1…3 А 0,1 PLC 0,01 % 0,01 % 0,1 % 0,01 % 0,01 % 0,01 % 0,01 PLC 0,05 % 0,02 % 1 % 0,1 % 0,05 % 0,02 % 0,001 PLC 0,5 % 0,2 % 5 % 1 % 0,5 % 0,2 % Общие характеристики Параметр Значение АКИП-1602/1 АКИП-1602/1А АКИП-1602/2 АКИП-1602/2А АКИП-1602/3 АКИП-1602/3А АКИП-1602/4 Тип ЖКИ Графический ЖК-дисплей (TFT), диагональ 17см Интерфейс RS-232, USB, LAN Условия эксплуатации 0 °C…55 °C и относительная влажность до 85 % Напряжение питания ~100 … 240 В 50 …60 Гц (250 ВА) Время прогрева Не меньше 60 мин Габаритные размеры 215 х 132 х 490 мм Масса 8,5 кг 10 кг 8,5 кг 10 кг 8,5 кг 10 кг 8,5 кг -
Комплект поставки АКИП-1602/3А
№ Наименование Количество 1 Источник-измеритель АКИП-1602/3А 1 -
