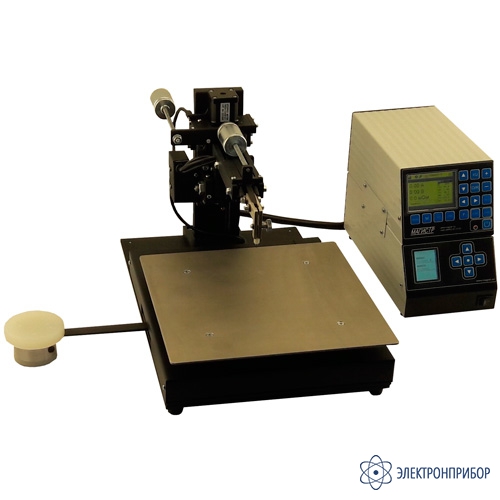

Магистр УМС-500СП-БИС11 — установка сварки расщепленным электродом
Код товара: 62222-
-
Производитель
-
Артикул
20318
Назначение установки сварки расщепленным электродом Магистр УМС-500СП-БИС11:
Установка Магистр УМС-500СП-БИС11 предназначена для сварки проволочных и полосковых выводов расщепленным электродом в изделиях микроэлектроники методом контактной сварки импульсом тока заданной длительности и формы.
Конструкция установки позволяет проводить сварку расщепленным электродом в труднодоступных местах («колодцах»), имеет две программируемые скорости вертикального перемещения сварочного электрода: «рабочая» и «ускоренная». Сварочный импульс запускается по срабатыванию датчика усилия прижима электрода.
Удобная панель управления и цветной дисплей Магистр УМС-500СП-БИС11 позволяет легко задавать и контролировать процесс сварки, режимы движения электрода. Так же данный блок поддерживает все ручные инструменты микросварки БИС с датчиками усилия срабатывания.
-
-
Технические характеристики установки сварки расщепленным электродом Магистр УМС-500СП-БИС11:
Параметр Значение Основные характеристики Входная сеть ~220В 50Гц Выходное напряжение 0,1В¸ 5В Ток подогрева, ток сварки 1А¸ 50А Время подогрева, время сварки 0,0001сек, 1 сек Наличие возможности крепления штатива МБС-10 Сварочная стрела (вертикальное перемещение) Усилие прижима электрода 0,2Н, 3Н Диапазон ручного перемещения инструмента 100 мм Диапазон рабочего хода инструмента (электронный привод) 50 мм Максимальное расстояние от поверхности подвижного стола до электрода 150 мм Максимальная глубина «колодца» 35 мм Вылет консоли 170 мм Подвижный стол (горизонтальное перемещение) Механический привод с фактором перемещения Х/У 1:5 Перемещение по осям Х/У 20 мм Габариты подвижного стола 260 х 260 мм -
Комплект поставки Магистр УМС-500СП-БИС11
№ Наименование Количество 1 Установка сварки расщепленным электродом Магистр УМС-500СП-БИС11 1
