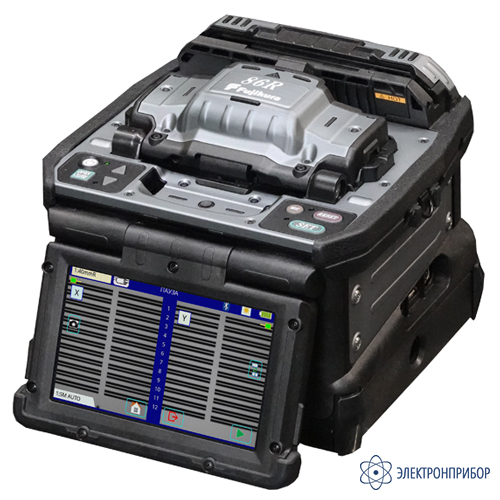

Fujikura 86R12 KIT — аппарат сварочный для ленточного волокна

Код товара: 80781
  • Аппарат сварочный для ленточного волокна Fujikura 86R12 KIT Аппарат сварочный для ленточного волокна Fujikura 86R12 KIT

    Описание аппарата сварочного для ленточного волокна Fujikura 86R12 KIT:

    Сварочный аппарат Fujikura 86R12 предназначен для сращивания до ленточных оптических волокон от 2 до 12 ОВ. Аппарат Fujikura 86R12 применяется при прокладке многоволоконных магистральных линий и строительстве крупных дата-центров. Важным преимуществом является компактность сварного соединения, когда в термоусадочной гильзе КДЗС находится не одиночное волокно, а целый модуль волокон. Это значительно уменьшает размер соединительных муфт или кроссовых устройств. В аппарате используются держатели волокна под нужное число ОВ.

    Аппарат Fujikura 86R12 может работать как со стандартным ленточным волокном, так и новым паутинообразным волокном (SWR). Более того, канавки позволяют работать с двумя стандартами оболочки волокна – 200 и 250 мкм. Аппарат Fujikura 86R12 имеет разъем для подключения термостриппера Fujikura и беспроводное соединение Bluetooth для управления скалывателем по технологии «Active Blade Technology». Технология «Active Blade Technology» отслеживает качество скола волокна на скалывателе и предупреждает о необходимости сменить позицию ножа в ручном режиме либо дает команду на автоматический поворот. Для термостриппера технология настраивает температуру и время прогрева волокна в зависимости от режим работы сварочного аппарата. В комплект поставки сварочного аппарата входит скалыватель Fujikura CT50 и термостриппер Fujikura RS03.

    Особенности аппарата сварочного для ленточного волокна Fujikura 86R12 KIT:

    • сварка одиночных и ленточных волокон до 12 ОВ;
    • сменные держатели под ленты с разным числом ОВ;

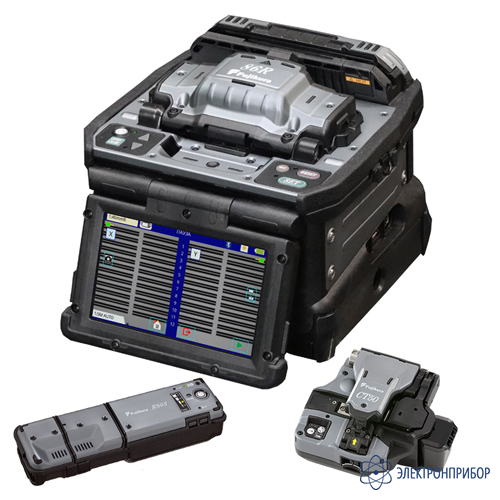

    • в комплекте поставки термостриппер Fujikura RS03 и скалыватель Fujikura CT50;
    • управление термостриппером и скалывателем через беспроводное соединение.

  • Технические характеристики аппарата сварочного для ленточного волокна Fujikura 86R12 KIT:

    Параметр Значение
    Юстировка  автоматическая по оболочке
    Число свариваемых волокон лента до 12 волокон
    Применяемые волокна одномодовое, многомодовое
    SMF (G.652), SMF (G.657), MMF (G.651), DSF (G.653), NZDSF (G.655)
    Диаметр волокна 125 мкм
    Длина скола 10 мм
    Режимы сварки 100
    Потери на сварном соединении 0,05 дБ (G.652, G.657), 0,02 дБ (G.651), 0,08 дБ (G.653, G.655)
    Время сварки 11-12 секунд в режиме SM-FAST
    Хранение результатов сварки последние 20000 сварок
    100 изображений сварки
    Увеличение места сварки 20х лента 12 волокон
    60х одиночное волокно
    Тест на растяжение 2 Н
    Режимы термоусадки 30
    Время термоусадки 13-15 сек для КДЗС 60 мм
    14-16 сек для КДЗС 40 мм
    17-19 сек для КДЗС FP-04T 40 мм
    38-40 сек для КДЗС FP-05 40 мм
    Применяемые КДЗС термоусадочная гильза
    максимальная длина КДЗС 66 мм
    максимальный диаметр 6 мм до усадки
    ЖК-экран цветной сенсорный 5 дюймов
    Подсветка V-образных канавок светодиодная
    Ресурс батареи 165 циклов сварки и термоусадки
    Ресурс электродов 1500 сварок
    Беспроводное соединение Bluetooth 4.1 LE
    Размеры / вес 170 х 173 х 150 мм (без защиты) / 2,6 кг (включая батарею)
    Условия эксплуатации высота над уровнем моря 0…3700 м
    температура -10…+50 ˚C Влажность 0…95 % без конденсации
    Условия хранения температура -40…+80 ˚C
    влажность 0…95 % без конденсации
    Интерфейсы USB 2.0 Mini B для подключения к ПК
    USB 2.0 A для подключения внешней светодиодной лампы
    6-pin Mini-DIN для подключения термостриппера RS02, RS03
    Сетевой адаптер вход: переменное 100-240 В, максимальный 1,5 А
    Аккумуляторная батарея выход: постоянное 14,4 В, 6380 мАч
    зарядка: 0…+30 ˚C
    хранение: -20…+30˚C
    Другие особенности автоматический выбор режима сварки по количеству волокон
    автоматическая калибровка мощности дуги
    автоматичемкое открытие/закрытие ветрозащитной крышки
    автоматическое открытие/закрытие крышки печки
    автоматическое открытие/закрытие прижима печки
    предустановленные видео и PDF руководство
    замена электродов без инструментов

  • Комплект поставки Fujikura 86R12 KIT

    № Наименование Количество
    1 Аппарат сварочный для ленточного волокна Fujikura 86R12 KIT 1
