Fujikura 86S+ (стандартная комплектация) — аппарат сварочный

Описание аппарата сварочного Fujikura 86S+:

Новый сварочный аппарат Fujikura 86S+ - это очередной шаг вперед для компании Fujikura. Основная цель при разработке новой формы корпуса и защитного кожуха - обеспечение надежной работы и защиты всех механизмов сварочного аппарата даже после падения.

Компания Fujikura пристально относится к каждому узлу, к каждой функции сварочного аппарата, что позволяет считать сварочные аппараты этого производителя лучшими на телекоммуникационном рынке.

В новом аппарате Fujikura 86S+ применяются все функции, успешно реализованные в предыдущей модели Fujikura 80S. Это автоматические прижимы волокна, автоматическая ветрозащитная крышка, автоматическая печка, защита от падения на любую сторону, кейс с многофункциональным рабочим столиком, сбор статистики и управление лезвием скалывателя Fujikura CT50. Но помимо этого, появилось много новых усовершенствований, призванных сделать работу оператора еще комфортнее и быстрее.

Важное отличие обновленного аппарата Fujikura 86S+ от модели 86S - это новая функция «Технология активного контроля сварки», которая позволяет сваривать волокна с плохим углом скола, обеспечивая высокое качество соединения с минимальными потерями.

Реальная юстировка по сердцевине

Высокоточные линзы аппарата Fujikura 86S+ обеспечивают точное выравнивание двух волокон по сердцевине, независимо от качества волокна и его геометрических параметров. Система аппарата позволяет сводить волокна со смещением сердцевины или с сердцевиной, имеющей форму эллипса. Низкие потери на сварном соединении не зависят от качества применяемого волокна в отличие от большинства аналогов, что легко может быть подтверждено на практике при использовании точного измерительного оборудования.

Fujikura 86S+ обладает передовой технологией обработки изображений, которая анализирует изображение волокна на основе диаграммы яркости. Обнаруживает истинное положение сердцевины и обеспечивает меньшие потери при сварке．

Система позволяет сварочному аппарату Fujikura 86S+ определить тип волокна и автоматически подобрать оптимальные параметры разряда дуги для достижения наилучшего результата.

Надежность и защищенность

Сварочные аппараты Fujikura всегда отличались своей высокой надежностью и высокой степенью защиты при неблагоприятных условиях эксплуатации. Новая модель Fujikura 86S+ разрабатывалась специально для максимальной защиты всех рабочих механизмов, обеспечивая безотказную работу даже после падения аппарата на твердую поверхность.

Новый сенсорный экран

Аппарат Fujikura 86S+ получил новый цветной сенсорный экран. Его размер был увеличен до 5 дюймов, а ориентация поменялась на горизонтальную для большего удобства пользователя. Как и прежде, экран поворотный с автоматическим переворотом изображения, чтобы дать возможность оператору работать с двух сторон. При необходимости можно вывести на экран удобные и понятные инструкции с картинками, которые объясняют, как пользоваться возможностями прибора.

Обновленные автоматические функции

Как и у предыдущей модели, у аппарата Fujikura 86S+ сохранились все автоматические функции: автоматическое открытие и закрытие ветрозащитной крышки, автоматическое открытие прижимов волокна, автоматическое открытие и закрытие термоусадочной печки, автостарт сварки и печки при закрытии крышки. Но теперь эти функции стали работать значительно быстрее, сокращая общее время монтажных работ.

Новые прижимы волокна

В аппарате Fujikura 86S+ поменялась конструкция и форма прижимов волокна.

Форма прижимов оптимизирована под защитные гильзы КДЗС длинной 60мм. Расстояние от места сварки до внешнего края прижима составляет ровно 30мм. Благодаря этому усовершенствованию стало проще центровать КДЗС, зажимая волокно пальцами у края прижима и используя это место в качестве ограничителя для КДЗС.

Прижимы теперь стали полностью универсальными, они подходят для всех типов оболочки волокна, включая свободный буфер. Выступ для свободного буфера на зажиме поднимается и опускается одним движением пальца с помощью переключателя.

Для удобства пользователя после автоматического открытия прижимов аппарат оснастили специальными фиксаторами, которые удерживают волокно от выскакивания. А при поднятии волокна при переносе в печку фиксаторы легко открываются. На прижиме установлен переключатель режима работы: зеленый - прижим открывается отдельно от фиксатора, а фиксатор удерживает волокно; желтый - прижим открывается вместе с фиксатором, т.е. работает в обычном режиме.

Новый кейс

Жесткий кейс нового сварочного аппарата Fujikura 86S+ сохранил привычный желтый цвет, но стал больше, чтобы пользователь мог разместить там дополнительные аксессуары и расходные материалы. Есть несколько вариантов использования кейса в работе:

- Открыть крышку. В этом случае аппарат сразу готов к работе, а рабочий столик внутри кейса предоставляет дополнительные площадки для размещения скалывателя, необходимых инструментов и расходных материалов для сварки;

- достать сварочный аппарат и установить его на закрытую крышку кейса. Плоская поверхность кейса также дает возможность разместить дополнительное оборудование, а бортики защитят аксессуары от падения;

- достать рабочий столик вместе со сварочным аппаратом. В этом случае кейс можно использовать в качестве сиденья.

Новая конструкция рабочего столика

Конструкция рабочего столика была серьезно переработана относительно предыдущей модели. Теперь столик состоит из двух частей - левой и правой. Поэтому его можно использовать целиком или в уменьшенном варианте в зависимости от доступного пространства на объекте. В новом столике добавлены два выдвижных ящика для хранения мелочей. В комплекте также идет лоток для сваренных волокон и охлаждения КДЗС.

Режимы сварки

Как и в предыдущих моделях, в сварочном аппарате Fujikura 86S+ есть готовый набор программ сварки для различных наиболее распространенных типов волокон. Компания Fujikura постоянно ведет работу по поддержке набора программ в актуальном состоянии. Пользователи получают обновление при обновлении прошивки сварочного аппарата.

Наиболее часто встречающиеся типы волокон могут свариваться в режиме "AUTO". Это волокна SM, MM, DS, NZDS, а также волокно стандарта G.657, устойчивое к изгибу, которое в сварочных аппаратах Fujikura имеет обозначение BIF (Bend Insensitive Fiber - не чувствительное к изгибу волокно).

Помимо сварки в аппарате установлено несколько режимов изготовления аттенюаторов для разных типов волокон. Пользователь может задать необходимое затухание в волокне, а аппарат подберет оптимальные параметры выполнения процедуры для достижения наилучшего результата.

Термоусадочная печь

Термоусадочная печка сохранила свою конструкцию, которая появилась еще в модели Fujikura 80S. Новый принцип работы по аналогии с прищепкой, при котором нагревательные элементы обжимают КДЗС, обеспечивает быстрый и равномерный нагрев. Это позволяет снизить время термоусадки гильзы 60 мм до рекордных 9 секунд!

Управление скалывателем Fujikura CT50

Сварочный аппарат Fujikura 86S+ и скалыватель CT50 имеют функцию беспроводной передачи данных, что позволяет управлять положением лезвия скалывателя в ручном или автоматическом режиме, а также собирать статистику по количеству и качеству сколов в каждом положении лезвия.

Когда пользователь укладывает сколотое волокно в сварочный аппарат Fujikura 86S+, прибор автоматически сохраняет данные по углу скола в определенном положении лезвия. Аппарат рассчитывает оставшийся ресурс лезвия и сообщает пользователю, когда лучше поменять положение ножа, не дожидаясь, когда качество сколов упадет. Также пользователь может настроить автоматический поворот лезвия при нескольких плохих сколах подряд. В новом аппарате, в отличие от Fujikura 86S+ теперь есть возможность беспроводного соединения одновременно с двумя скалывателями. Это удобно, если монтажники используют сразу два скалывателя с одной сваркой для повышения скорости работы.

Управление термостриппером RS02/RS03

В сварочном аппарате Fujikura 86S+ предусмотрена функция управления термостриппером Fujikura RS02 или Fujikura RS03 через беспроводное соединение. Оператор может управлять всеми настройками термостриппера через меню сварочного аппарата.

Предусмотрено два режима совместной работы:

• при включенном режиме управления параметрами настройки термостриппера устанавливаются автоматически в соответствии с программой сварки, а кнопки управления блокируются от случайного нажатия;
• при выключенном режиме управления параметрами используются настройки, установленные в самом термостриппере.

В меню сварочного аппарата также можно настроить предупреждение о необходимости замены лезвий или о низком заряде батареи (для RS03, который работает от аккумуляторной батареи).

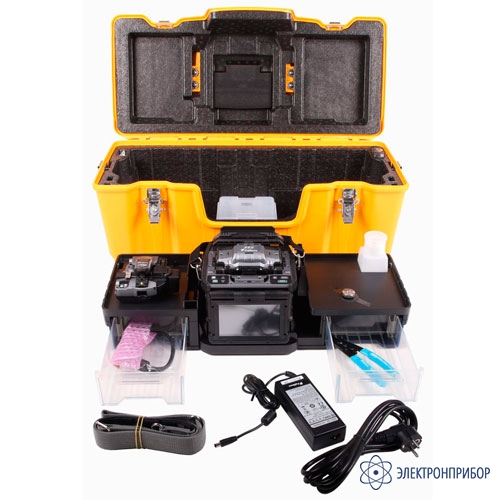

Стандартная и дополнительная комплектация

В стандартную комплектацию нового сварочного аппарата Fujikura 86S+, кроме кейса и монтажного столика, входят сетевой адаптер/зарядное устройство, запасные электроды, дозатор для спирта, переходные пластины для установки сменных держателей волокна. Также в комплекте идет краткое и полное руководства пользователя на русском языке.

Дополнительная комплектация включает:
- аккумуляторная батарея BTR-15;
- одна из двух моделей прецизионных скалывателей (скалыватель Fujikura CT50 с автоматическим устройством для сбора осколков волокна или бюджетный скалыватель Fujikura CT08);
- адаптер питания DCA-03 для работы от сети;
- металлический лоток для сваренных волокон и охлаждения КДЗС JP-10 для работы без монтажного столика;
- шнуры питания от постоянных источников тока (шнур питания от автомобильного прикуривателя DCC-20 и шнур питания от клемм аккумулятора DCC-21).

Новая батарея BTR-15 теперь не требует снятия и установки, зарядка осуществляется прямо в сварочном аппарате с помощью внешнего зарядного устройства (сетевого адаптера). На одной зарядке батареи теперь можно выполнить 300 циклов сварки и термоусадки.

Стандартные прижимы сварочного аппарата Fujikura 86S+ позволяют фиксировать волокно с любым типом оболочки, в том числе и со свободным буфером. При необходимости оператор может установить переходные пластины вместо прижимов волокна и использовать съемные держатели для переноса волокна из термостриппера в скалыватель, а затем в сварочный аппарат, исключая воздействие рук. Также держатели потребуются при работе с подвариваемыми коннекторами Fujikura FuseConnect. Выбор держателей позволяет работать с любыми типами оптического волокна или кабеля: волокно в оболочке 0,25 мм, 0,9 мм, 2 мм, 3 мм, волокно со свободным буфером, круглый или плоский DROP-кабель, внутриобъектовый кабель.

К сварочному аппарату Fujikura 86S+ можно подключить одну из двух моделей термострипперов – Fujikura RS02 и Fujikura RS03. Термостриппер Fujikura RS03 помимо питания от сети 220В, может работать от встроенной аккумуляторной батареи.

Из комплектации исключена подставка SL-01, так как новая конструкция корпуса и ветрозащитной крышки позволяет размещать КДЗС прямо на сварочном аппарате.

Прочие особенности

У электродов появилась новая конструкция, предназначенная для удобства пользователя. Они выполнены в форме картриджа с винтом крепления, который крутится двумя пальцами. Теперь замена электродов может быть выполнена в полевых условиях без использования инструментов и необходимости передачи прибора в сервисный центр.

В новой модели сохранена возможность сваривать волокна с длиной скола всего 5 мм. Для защиты места сварки применяются микро КДЗС производства компании Fujikura, длиной всего 20 мм и толщиной 1,5 мм после термоусадки.

Компания Fujikura разработала и выпускает серию подвариваемых коннекторов разных типов под маркой FuseConnect под различные варианты оболочки. Сварочный аппарат Fujikura 86S+ полностью поддерживает работу с ними.

Новый аппарат больше не комплектуют CD-диском с программным обеспечением. Теперь руководство пользователя на английском языке и приложение для установки программы обновления прошивки Data Connection сохранено в памяти сварочного аппарата и может быть легко установлено на ПК. Для этого надо подключить USB-шнур к компьютеру и аппарату. Аппарат сам предложит войти в режим USB для копирования инструкции и приложения на компьютер. С помощью программного обеспечения Data Connection прошивка аппарата легко обновляется через Интернет.

Аппарат полностью русифицирован и имеет в комплекте подробное руководство пользователя на русском языке.

Особенности аппарата сварочного Fujikura 86S+:

Максимальная производительность

• Сварочный аппарат Fujikura 86S+ имеет высокое быстродействие благодаря увеличению скорости работы автоматических функций;
• Инновационный дизайн кейса – можно работать сразу после открытия крышки;
• Мощная Li-ion батарея обеспечивает 300 сварок и термоусадок от одной зарядки;
• Автоматический поворот лезвия скалывателя Fujikura CT50 при износе или плохом сколе;
• Ресурс электродов 5000 сварок.

Максимальное удобство работы

• Большой цветной сенсорный экран с высоким разрешением;
• Полная автоматизация процессов - автоматические прижимы волокна, автоматическая ветрозащитная крышка, автоматическая печка для термоусадки;
• Дружественный интерфейс для любого уровня подготовки;
• Замена электродов самостоятельно без использования инструментов;
• Автоматический контроль ресурса лезвия и сбор статистики сколов в каждом положении лезвия;
• Управление настройками термостриппера через меню сварочного аппарата;
• Многофункциональный кейс с несколькими вариантами организации рабочего места;
• Встроенные инструкции по эксплуатации с картинками;
• Сохранение изображений свариваемых волокон;
• Обновление прошивки через интернет.

Непревзойденная надежность

• Максимальная защита при падении на любую сторону;
• Защита от пыли и влаги для тяжелых условий эксплуатации;
• Все сварочные аппараты производятся в Японии, что гарантирует высочайшее качество сборки и комплектующих.

Универсальность

• Стандартные прижимы волокна теперь позволяют работать с любым типом оболочки волокна, включая свободный буфер;
• Дополнительное место в кейсе для хранения инструментов и материалов;
• Выдвижные ящики в рабочем столике;
• Система быстрого оконцевания кабеля FuseConnect;
• Сварка при длине скола всего 5 мм позволяет использовать микро КДЗС от 20 мм длиной.
