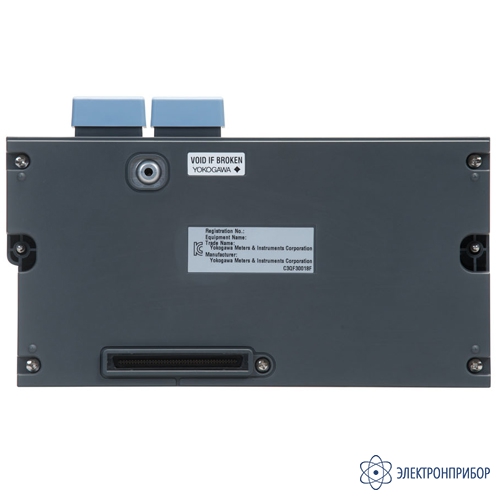

AQ7282M-UFC — модуль рефлектометра

Код товара: 63588
    • Гарантия

      1 год

    • Производитель

      Yokogawa

    Описание модуля рефлектометра AQ7282M-UFC:

    Модуль рефлектоетра AQ7282M-UFC.

  • Технические характеристики модуля рефлектометра AQ7282M-UFC:

    Параметр Значение
    Применение моделей рефлектометра
    Модули рефлектометра AQ7282A AQ7283A AQ7284A AQ7285A AQ7283E AQ7283F
    Число волн 2 2 2 2 3 3
    Динамический диапазон SM 1310 nm 38 42 46 50 42 42
    SM 1383 nm - - - - - -
    SM 1490 nm - - - - - -
    SM 1550 nm 36 40 45 50 40 40
    SM 1625 nm - - - - 40*¹ -
    SM 1650 nm - - - - - 40*¹
    MM 850 nm - - - - - -
    MM 1300 nm - - - - - -
    Применение Строительство Да Да Да Да Да Да
    Обслуживание "Темные волокна" Да Да Да Да Да Да
    "Светлые" волокна - - - Да Да o*²
    Оптические сети Магистральные - - Да Да - -
    Городские - Да Да Да Да Да
    Сети доступа Да Да Да Да Да Да
    PON-сети Да Да Да Да Да Да
    СКС - - - - - -
    Модули рефлектометра AQ7283H AQ7284H AQ7282G AQ7283K AQ7283J AQ7282M
    Число волн 3 3 3 4 4 2
    Динамический диапазон SM 1310 nm 42 46 38 42 42 -
    SM 1383 nm - - - - 39 -
    SM 1490 nm - - 36 38 - -
    SM 1550 nm 40 45 36 40 40 -
    SM 1625 nm 39 44 - 40 40 -
    SM 1650 nm - - - - - -
    MM 850 nm - - - - - 25
    MM 1300 nm - - - - - 27
    Применение Строительство Да Да Да Да Да Да
    Обслуживание "Темные волокна" Да Да Да Да Да Да
    "Светлые" волокна o*² o*² - o*² o*² -
    Оптические сети Магистральные - Да - - - -
    Городские Да Да Да Да -
    Сети доступа Да Да Да Да Да -
    PON-сети Да Да Да Да Да -
    СКС - - - - - Да
    *¹ порт 2, встроенный фильтр;
    *² при использовании внешнего фильтра
    Характеристики модулей рефлектометра
    Модули рефлектометра AQ7282A AQ7283A AQ7284A AQ7285A AQ7283E AQ7283F
    Длины волн (нм) 1310 ±25/1550 ±25 1310 ±25/1550 ±25, 1625  ±10 1310 ±25/1550 ±25, 1650 ±5 *8 ±10 *9
    Оптических портов 1 2 (Порт 2: 1625 нм с фильтром) 2 (Порт 2: 1625 нм с фильтром)
    Оптическое волокно SM(ITU-T G.652)
    Диапазон длин (км) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512
    Длительность измерительного импульса (нс) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
    Шаг измерения Минимально 2 см
    Точек измерения До 256000
    Точность измерения длины (м) ± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
    Мертвая зона по разрешению *1 (м) 0,6 0,5 0,6
    Мертвая зона по затуханию *2 (м) 3.5/4 3.5/4, 4
    Динамический диапазон измерения *3 (дБ) 38/36 42/40 46/45 50/50 42/40, 40
    Погрешность измерения потерь *4 ± 0.03 dB/dB
    Погрешность измерения отражения ± 2 dB
    Оптический коннектор Стандартно FC (опционально SC, LC);
    устанавливаются на заводе по заказу FC/APC, SC/APC
    Класс лазера Class 1M Class 1M (1550 нм), Class 3R (1310 нм) Class 1M
    Максимальная мощность оптического импульса - ≤ +15 дБм (1650 нм)
    Габаритные размеры (мм) 211 х 110 х 32
    Вес 420 грамм
    Модули рефлектометра AQ7283H AQ7284H AQ7282G AQ7283K AQ7283J AQ7282M
    Длины волн (нм) 1310 ±25 /1550 ±25 /1625 ±25 1310 ±25 /1490 ±15 /1550 ±25 1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25 1310 ±25 /1383 ±2 /1550 ±25 /1625 ±25 850 ±30 /1300 ±30
    Оптических портов 1
    Оптическое волокно SM(ITU-T G.652) GI50, GI62.5
    Диапазон длин (км) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100
    Длительность измерительного импульса (нс) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000*5, 5000*5
    Шаг измерения Минимально 2 см
    Точек измерения До 256000
    Точность измерения длины (м) ± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
    Мертвая зона по разрешению *1 (м) 0,6 0,6 *6
    Мертвая зона по затуханию *2 (м) 3.5/4/4 3.5/4/4 3.5/4/4/4 4/5*6
    Динамический диапазон измерения *3 (дБ) 42/40/39 46/45/44 38/36/36 42/38 /40/40 42/39 /40/40 25/27*7
    Погрешность измерения потерь *4 ± 0.03 dB/dB
    Погрешность измерения отражения ± 2 dB
    Оптический коннектор

    Стандартно FC (опционально SC, LC);
    устанавливаются на заводе по заказу FC/APC, SC/APC

    Стандартно FC (опционально SC, LC)
    Класс лазера Class 1M Class 1M (1550/1625 нм), Class 3R (1310 нм) Class 1M Class 1M (1490/1550/1625 нм), Class 3R (1310 нм) Class 1M (1383/1550/1625 нм), Class 3R (1310 нм) Class 1M (1300 нм), Class 3R (850 нм)
    Максимальная мощность оптического импульса -
    Габаритные размеры (мм) 211 х 110 х 32
    Вес 420 грамм
    *1 Длительность импульса 3 нс, обратное отражение не более –55 дБ, измеряется по уровню ниже пикового значения на 1.5 дБ, если участок рефлектограммы не находится в режиме насыщения, (Типичное);
    *2 Длительность импульса 10 нс, обратное отражение не более –55 дБ, мертвая зона определяется от начала отражающей неоднородности до точки на рефлектограмме ±0.5 дБ от нормального (релеевского) рассеяния на трассе за неоднородностью. (Типичное);
    *3 Длительность импульса: 20000 ns, время усреднения 3минуты, SNR=1, (Типичное), Уменьшается на 0.5 dB при разъеме angled-PC. Уменьшается на 0.5 dB с опцией /SLS для AQ7284A, AQ7285A и AQ7284H;
    *4 Для потерь 1 dB или менее, точность ±0.05 dB;
    *5 Только для 1300 nm;
    *6 Обратное отражение не более –40 дБ;
    *7 SNR=1, длительность импульса 500 нс (850 нм) / 1 мкс (1300 нм), время усреднения 3 минуты, GI50, (Типичное);
    *8 На уровне 20 дБ ниже пика, при Т=23 С, после прогрева 30 минут;
    *9 На уровне 60 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
    Опции к модулям рефлектометра
    Модули рефлектометра AQ7282A AQ7283A AQ7284A AQ7285A AQ7283E AQ7283F
    Контроль излучения (опция РС) Длины волн (нм) 1310/1490/1550/1625/1650 nm
    Диапазон мощности *1 – 50 ... – 5 dBm
    Точность измерения *2 ±0.5 dB
    Входной порт OTDR port OTDR port *4
    Стабилизированный источник излучения (опция SLS) Длины волн (нм) 1310 ±25/1550 ±25 1310 ±25 /1550 ±25 /1625 ±10 1310 ±25 /1550 ±25 /1650 ±5*5 ±10*6
    Выходная мощность – 3 dBm ±1 dB
    Стабильность*3 (дБ) ±0.05 ±0.05/±0.05, ±0.15
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz
    Выходной порт OTDR port
    Класс лазера Class 1M
    Модули рефлектометра AQ7283H AQ7284H AQ7282G AQ7283K AQ7283J AQ7282M
    Контроль излучения (опция РС) Длины волн (нм) 1310/1490/1550/1625/1650 nm -
    Диапазон мощности *1 – 50 ... – 5 dBm -
    Точность измерения *2 ±0.5 dB -
    Входной порт OTDR port -
    Стабилизированный источник излучения (опция SLS) Длины волн (нм) 1310 ±25/1550 ±25/1625 ±25 1310 ±25 /1490 ±15 /1550 ± 25 1310 ±25/1490 ±25 /1550 ± 25/1625 ±25 1310 ±25/-/1550 ± 25/1625 ±25 850 ±30/1300 ±30
    Выходная мощность – 3 dBm ±1 dB ≥ – 20 dBm
    Стабильность*3 (дБ) ±0.05/±0.05/±0.15 ±0.05/±0.15 /±0.05 ±0.05/±0.15/±0.05/±0.15 ±0.05/-/±0.05/±0.15 ±0.15/±0.15
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz CW, 270 Hz
    Выходной порт OTDR port
    Класс лазера Class 1M
    Опции PC не применяется в модуле AQ7282M, опция SLS не применяется для длины волны 1383 нм в модуле AQ7283J.
    *1 CW, Максимальная безопасная мощность: 0 dBm (1 mW).
    *2 CW, 1310 nm, −10 dBm.
    *3 При постоянной температуре, в течении 5 минут после прогрева 5 минут.
    *4 Не применяется для Port2.
    *5 На уровне 20 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
    *6 На уровне 60 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
  • Комплект поставки AQ7282M-UFC

    Наименование Количество
    1 Модуль рефлектометра AQ7282M-UFC 1
  • Совместимость с AQ7282M-UFC
