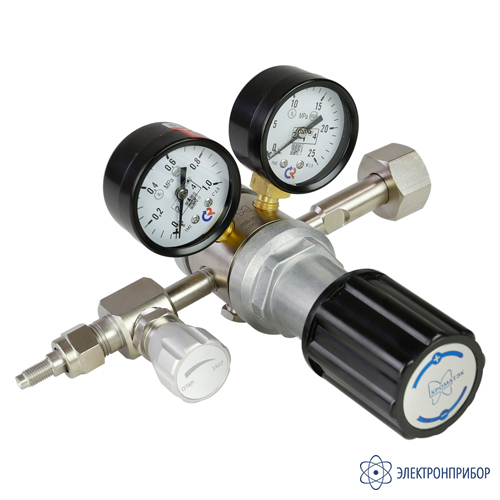

РДБ–2В–1,2 (5.882.003-03) — регулятор давления баллонный

Код товара: 63963
  • Является модификацией РДБ

    Назначение регулятора давления баллонного РДБ–2В–1,2 (5.882.003-03):

    Область применения регуляторов давления Хроматэк – понижение и стабилизация давления из баллона со сжатым газом для работы сложного аналитического оборудования ( хроматографы, масс-спектрометры, газоанализаторы, атомно-абсорбционные спектрофотометры). Это применение требует высокой точности поддержания заданного давления, а также инертности газовых потоков после регулятора давления. В регуляторах давления Хроматэк эти характеристики достигаются применением инертной металлической мембраны, высоким качеством и чистотой изготовления изделий.

    Описание регулятора давления баллонного РДБ–2В–1,2 (5.882.003-03):

    СКБ Хроматэк расширяет номенклатуру предлагаемых баллонных регуляторов давления. Кроме двухступенчатых регуляторов освоено производство одноступенчатых регуляторов давления для малолитражных баллонов. Дополнительно вводятся модификации регуляторов давления для работы с кислородом, а также модификации с запорным вентилем.

    Регуляторы давления СКБ Хроматэк выпускаются по ТУ 4218-023-12908609-2013. Все регуляторы сертифицированы (Сертификат соответствия "О безопасности аппаратов, работающих на газообразном топливе № ТС RU C-RU.МГ05.В.00008 Технического регламента Таможенного союза ТРТС 016/2011).

    При заказе регулятора давления из никелированной латуни к обозначению добавляется "-Н".

    Условные обозначения в маркировке

    Пример записи: Регулятор давления РДБ–1О2–0,8-Н:
    РД – регулятор давления;
    Б – баллонный;
    1 – одна ступень редуцирования;
    2 – две ступени редуцирования;
    В – запорный вентиль на выходе;
    О2 – возможно использовать для кислорода по ГОСТ 5583;
    0,8; 0,6 или 1,2 – максимальное выходное давление, МПа;
    Н – материал никелированная латунь. Если материал – латунь, обозначение не указывается.
    Регуляторы давления с обозначением "О2" предназначены для работы с газами: азот, аргон, воздух, гелий, кислород. Регуляторы, не имеющие обозначения "О2", предназначены для работы с вышеуказанными газами за исключением кислорода.

  • Технические характеристики регулятора давления баллонного РДБ–2В–1,2 (5.882.003-03):

    Параметр РДБ–1–0,8 (5.882.005) РДБ–1О2–0,8 (5.882.005-01) РДБ–2–0,6 (5.882.003) РДБ–2В–0,6 (5.882.003-02) РДБ–2О2–0,6 (5.882.003-04) РДБ–2–1,2 (5.882.003-01) РДБ–2В–1,2 (5.882.003-03) РДБ–2О2–1,2 (5.882.003-05)
    Количество ступеней регулирования 1 2 2
    Условная пропускная способность, куб.м./час (л/час), не менее 0,8(800) 0,6(600) 1,2(1200)
    Зона пропорциональности выходного давления, МПа, в пределах 0,2-0,8 0,1-0,6 0,2-1,2
    Наименьшее давление газа на входе, МПа (кгс/см2) 1,0 (10) 1,2 (12) 2,0 (20)
    Диапазон температур, °С -30 … +50 -30 … +50 -30 … +50
    Входной штуцер Сп.21,8х14 нит. на 1’’ * G 3/4" G 3/4"
    Выходной штуцер М6*0,75 М8*1 М8*1
    Присоединительная трубка 1,6мм (или 1/16") 3мм (или 1/8") 3мм (или 1/8")
    * - Резьба Сп.21,8х14 нит. на 1’’ - типичная резьба для малолитражных баллонов (1-5л)

  • Комплект поставки РДБ–2В–1,2 (5.882.003-03)

    № Наименование Количество
    1 Регулятор давления баллонный РДБ–2В–1,2 (5.882.003-03) 1
