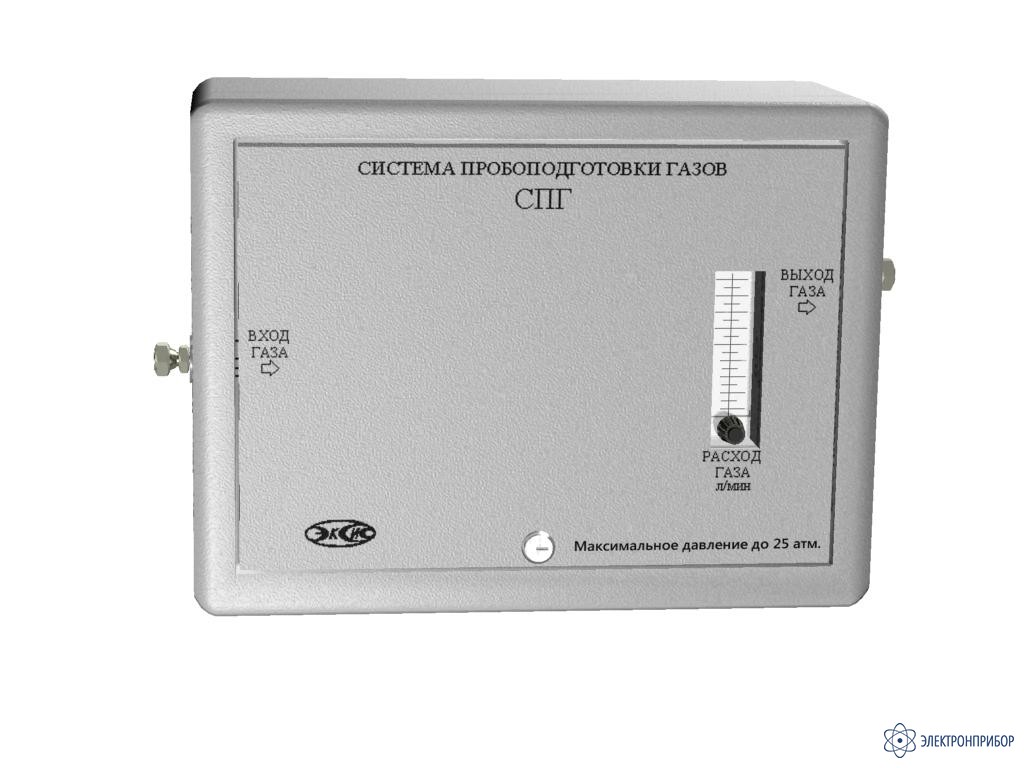

СПГ-Н-Д2-ФМ-Р — система пробоподготовки газов

Код товара: 37430

Описание
Характеристики
Комплектация
Совместимость 26
Модификации 16
Документы 1
Показать всё

Является модификацией СПГ-Н
- Гарантия

  1 год
- Производитель

  ЭКСИС
Назначение системы пробоподготовки газа СПГ-Н:

Системы пробоподготовки газов СПГ-Н поставляются вместе с приборами ИВГ-1 и предназначены для очистки и подготовки газовой смеси (воздуха) к измерению микровлажности в диапазоне от -80 до 0 ºС по точке росы. Поставляются в комплекте с ИПВТ-08 (включен в стоимость), в упаковочном деревянном ящике (включен в стоимость).

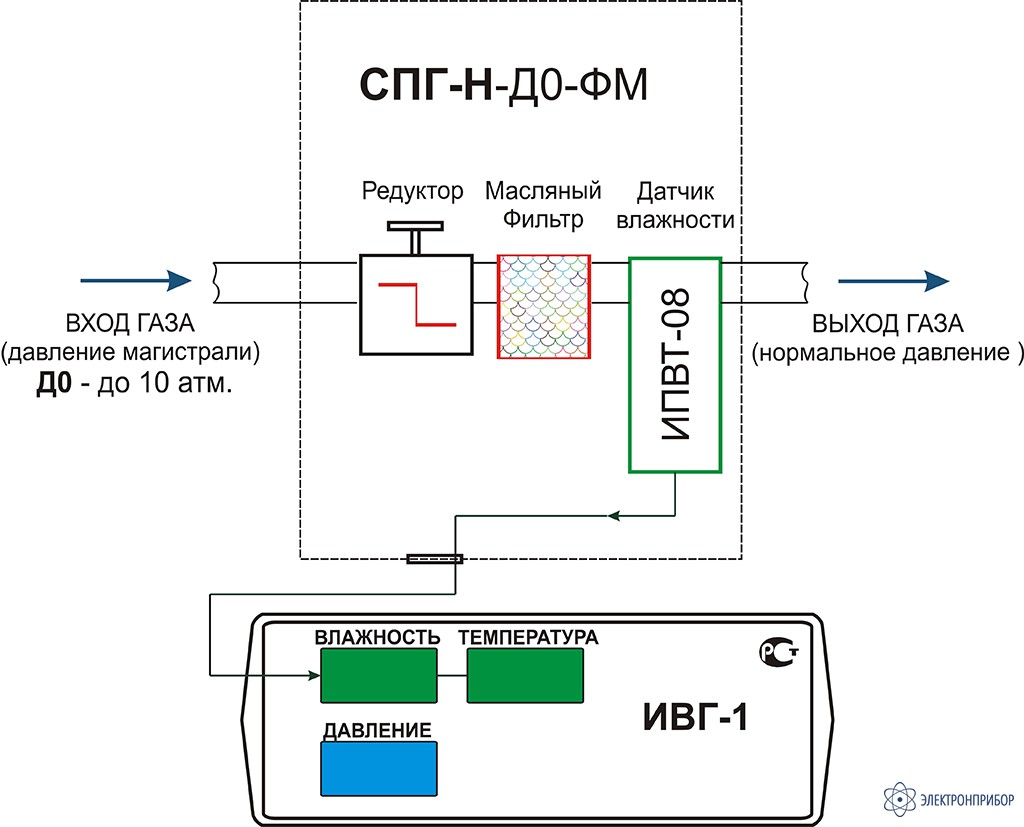

Система подготовки газа СПГ-Н, предназначена для измерения температуры точки росы сжатых газов при атмосферном давлении, с понижением текущего.

Ркамеры = Ратмосферному.
Обозначения:
Д1 - до 25 атм, Д2 - до 160 атм, Д3 - до 400 атм;
ФП - фильтр от пыли, ФМ - фильтр от масел;
Р - наличие ротаметра;
Д - наличие датчика давления.

Технические характеристики системы пробоподготовки газа СПГ-Н-Д2-ФМ-Р:

Характеристики модификаций СПГ-Н
Модификация	Максимально допустимое давление газа на входе, атмосферы, атм, не более	Тип фильтра		Наличие датчика давления	Наличие ротаметра
СПГ-Н-Д1-ФМ	25	Масляный		Нет	Нет
СПГ-Н-Д1-ФМ-Р	25	Масляный		Нет	Есть
СПГ-Н-Д1-ФМ-Д	25	Масляный		Есть	Нет
СПГ-Н-Д1-ФМ-Д-Р	25	Масляный		Есть	Есть
СПГ-Н-Д1-ФП	25	Пылевой		Нет	Нет
СПГ-Н-Д1-ФП-Р	25	Пылевой		Нет	Есть
СПГ-Н-Д1-ФП-Д	25	Пылевой		Есть	Нет
СПГ-Н-Д1-ФП-Д-Р	25	Пылевой		Есть	Есть
СПГ-Н-Д2-ФМ-Р	160	Масляный		Нет	Есть
СПГ-Н-Д2-ФМ-Д-Р	160	Масляный		Есть	Есть
СПГ-Н-Д2-ФП-Р	160	Пылевой		Нет	Есть
СПГ-Н-Д2-ФП-Д-Р	160	Пылевой		Есть	Есть
СПГ-Н-Д3-ФМ-Р	400	Масляный		Нет	Есть
СПГ-Н-Д3-ФМ-Д-Р	400	Масляный		Есть	Есть
СПГ-Н-Д3-ФП-Р	400	Пылевой		Нет	Есть
СПГ-Н-Д3-ФП-Д-Р	400	Пылевой		Есть	Есть
Общие характеристики
Параметр			Значение
Осушаемые газы			Воздух, азот, инертные газы
Условия эксплуатации системы		Температура, °С	+5…+40
		Относительная влажность, %	2...98
Класс чистоты газа по влажности (на входе системы), не хуже газа на входе системы			5
Тонкость фильтрации, мкм			1
Влажность измеряемого газа, °С т.р.			-80...0
Способ подключения к газовой магистрали			Обжимная трубка Ø6
Габаритные размеры, мм			460 х 310 х 160
Масса изделия, кг			Не более 10

Комплект поставки СПГ-Н-Д2-ФМ-Р

№	Наименование	Количество
1	Cистема пробоподготовки газа СПГ-Н-Д2-ФМ-Р	1
2	Комплект ЗИП
	Прокладка медная измерительного преобразователя влажности, толщина 2 мм	1
	Прокладка медная для датчика давления, толщина 0.5 мм	1
	Осушитель транспортировочный для измерителя влажности ИПВТ-08-ДY-М20х1,5	1
	Гайка с обжимными кольцами HOKE (Gyrolok) 6SCNF316MM (CNFS-6M-SET-S316 Hy-Lok)	2
3	Паспорт	1

Дополнительная комплектация СПГ-Н-Д2-ФМ-Р:

(Поставляется за отдельную плату)

№	Наименование
1	Разъем РС-4 (ответная часть)
2	Разъем ОНЦ-РГ-09-4/14-Р12
3	Фильтрующий элемент 12.32.5CE
4	Фильтрующий элемент FTSE-4-1
