Оборудование для калибровки векторных анализаторов цепей

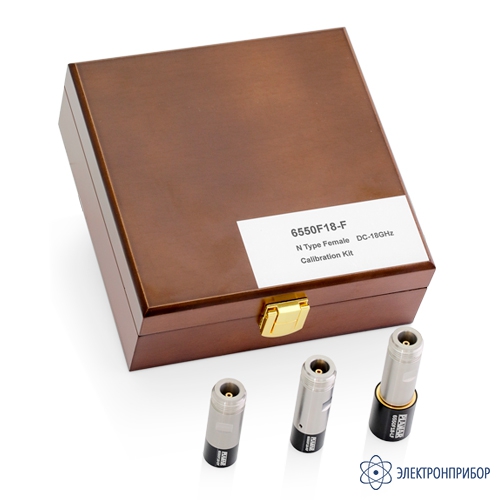

6550F18-F — комплект мер калибровочных

Код товара: 64553

    • Гарантия

      1 год

    • Артикул

      R0272

    Описание комплекта мер калибровочных 6550F18-F:

    Комплект мер калибровочных 6550F18-F​ предназначен для калибровки векторных анализаторов цепей. Тип соединителя: тип N по ГОСТ РВ 51914-2002 и IEC 61169-16, розетка. Волновое сопротивление: 50 Ом. Максимальная рабочая частота: 18000 МГц. Максимальная мощность: 1 Вт.

    Состав комплекта 6550F18-F:

    • Мера калибровочная КЗ 6550F18-DF (Отклонение фазы от модели: ±1°);
    • Мера калибровочная ХХ 6550F18-KF (Отклонение фазы от модели: ±1°);
    • Мера калибровочная согласованная нагрузка 6550F18-LF (КСВН: 1,048).

  • Технические характеристики комплекта мер калибровочных 6550F18-F:

    Параметр Значение
    Тип соединителя тип N по ГОСТ РВ 51914-2002 и IEC 61169-16, розетка
    Волновое сопротивление 50 Ом
    Максимальная рабочая частота 18000 МГц
    Максимальная мощность 1 Вт
    Механические характеристики
    Количество присоединений/рассоединений не менее 500
    Максимальное усилие осевого воздействия на центральный проводник при присоединении 8,9Н
    Момент вращения при присоединении 1,35Н·м
    Размер под ключ 19 мм
    Диапазон рабочих температур +23 ±3°С
    Диапазон температур хранения -40 до +75°С
    Конструкционные материалы
    Центральный проводник бериллиевая бронза
    Корпус нержавеющая сталь
    Гайка нержавеющая сталь

  • Комплект поставки 6550F18-F

    № Наименование Количество
    1 Комплект мер калибровочных 6550F18-F 1

  • Файлы для 6550F18-F

Файлы для 6550F18-F
