Оборудование для калибровки векторных анализаторов цепей

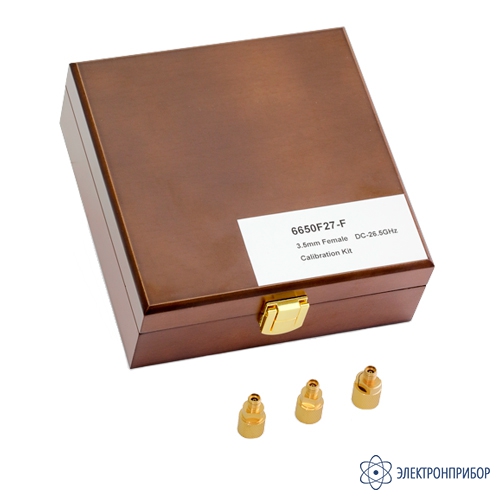

6650F27-F — комплект мер калибровочных

Код товара: 64557

    • Гарантия

      1 год

    • Артикул

      R0274

    Описание комплекта мер калибровочных 6650F27-F:

    Комплект мер калибровочных 6650F27-F​ предназначен для калибровки векторных анализаторов цепей. Тип соединителя: тип 3,5 по ГОСТ РВ 51914-2002 и IEC 61169-16, розетка. Волновое сопротивление: 50 Ом. Максимальная рабочая частота: 26500 МГц. Максимальная мощность: 0,5 Вт.

    Состав комплекта 6650F27-F:

    • Мера калибровочная КЗ 6650F27-DF (Отклонение фазы от модели: ±1,5°);
    • Мера калибровочная ХХ 6650F27-KF (Отклонение фазы от модели: ±1,5°);
    • Мера калибровочная согласованная нагрузка 6650F27-LF (КСВН: 1,055).

  • Технические характеристики комплекта мер калибровочных 6650F27-F:

    Параметр Значение
    Тип соединителя тип 3,5 по ГОСТ РВ 51914-2002 и IEC 61169-16, розетка
    Волновое сопротивление 50 Ом
    Максимальная рабочая частота 26500 МГц
    Максимальная мощность 0,5 Вт
    Механические характеристики
    Количество присоединений/рассоединений не менее 500
    Максимальное усилие осевого воздействия на центральный проводник при присоединении 5,6 Н
    Момент вращения при присоединении 0,9 Н·м
    Размер под ключ 8 мм
    Диапазон рабочих температур +23 ±3°С
    Диапазон температур хранения -40 до +75°С
    Конструкционные материалы
    Центральный проводник бериллиевая бронза, покрытие золото
    Корпус бериллиевая бронза, покрытие золото
    Гайка бериллиевая бронза, покрытие золото

  • Комплект поставки 6650F27-F

    № Наименование Количество
    1 Комплект мер калибровочных 66650F27-F 1
