6750F40 F, 6750F-40-F

Оборудование для калибровки векторных анализаторов цепей

6750F40-F — комплект мер калибровочных

Код товара: 76410

    • Гарантия

      1 год

    • Артикул

      R0277

    Назначение комплекта мер калибровочных 6750F40-F:

    Комплект мер калибровочных 6750F40-F предназначен для калибровки векторных анализаторов цепей в диапазоне частот от 0 до 40000 МГц, при измерении устройств с коаксиальными соединителями типа 2,92 мм по IEC 61169-35.

    Особенности комплекта мер калибровочных 6750F40-F:

    • тип соединителя: 2,92 мм по IEC 61169-35, розетка;
    • волновое сопротивление: 50 Ом;
    • максимальная рабочая частота: 40000 МГц;
    • максимальная мощность: 0,5 Вт.

  • Технические характеристики комплекта мер калибровочных 6750F40-F:

    Параметр Значение
    Количество присоединений/рассоединений, не менее 2000
    Максимальное усилие осевого воздействия на центральный проводник, Н 8,9
    Момент вращения при присоединении, Нм 0,9
    Размер под ключ, мм 8
    Диапазон рабочих температур, °С +23 ±3
    Диапазон температур хранения, °С от -40 до +75
    Конструкционные материалы
    Центральный проводник бериллиевая бронза, покрытие золото
    Корпус бериллиевая бронза, покрытие золото

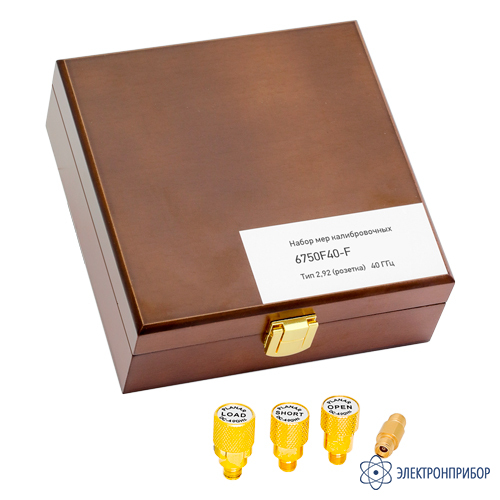

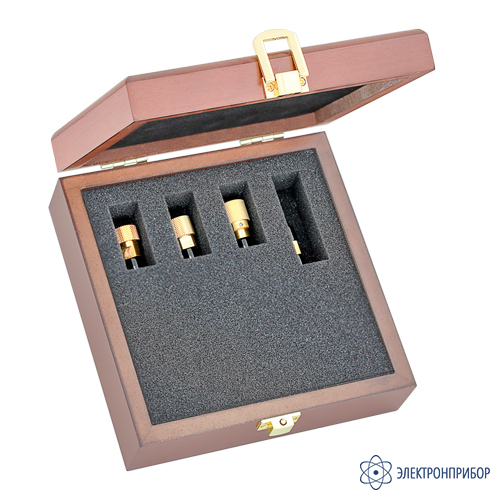

  • Комплект поставки 6750F40-F

    № Наименование Количество

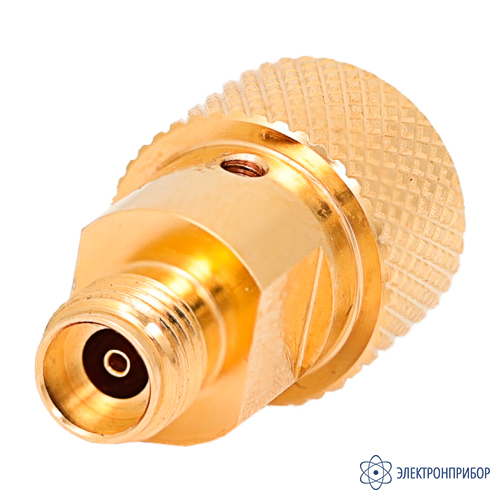

    1 Мера калибровочная КЗ 6750F40-DF (отклонение фазы от модели: ± 4,5°) 1

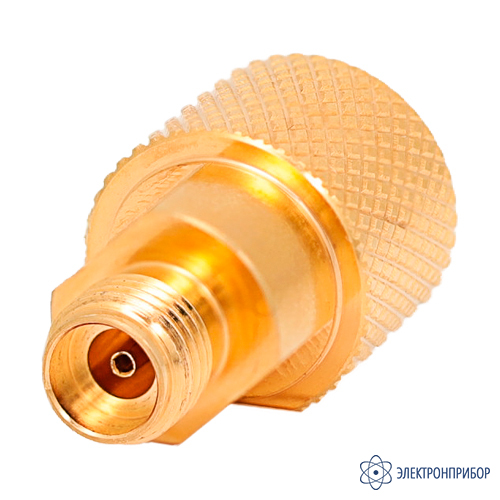

    2 Мера калибровочная ХХ 6750F40-KF (отклонение фазы от модели: ± 6,0°) 1

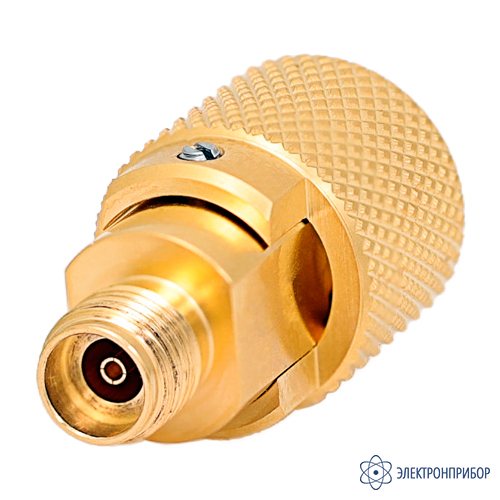

    3 Нагрузка, розетка 6750F40-LF (КСВН: ≤ 1,052) 1

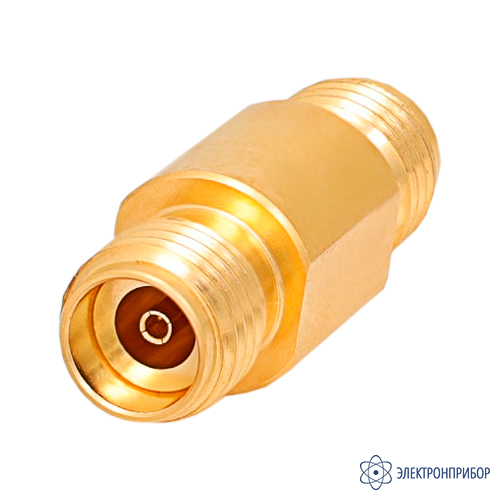

    4 Переход, вилка-вилка MA6767B-11 (коэффициент отражения < 25 дБ) 1
